Сушарка

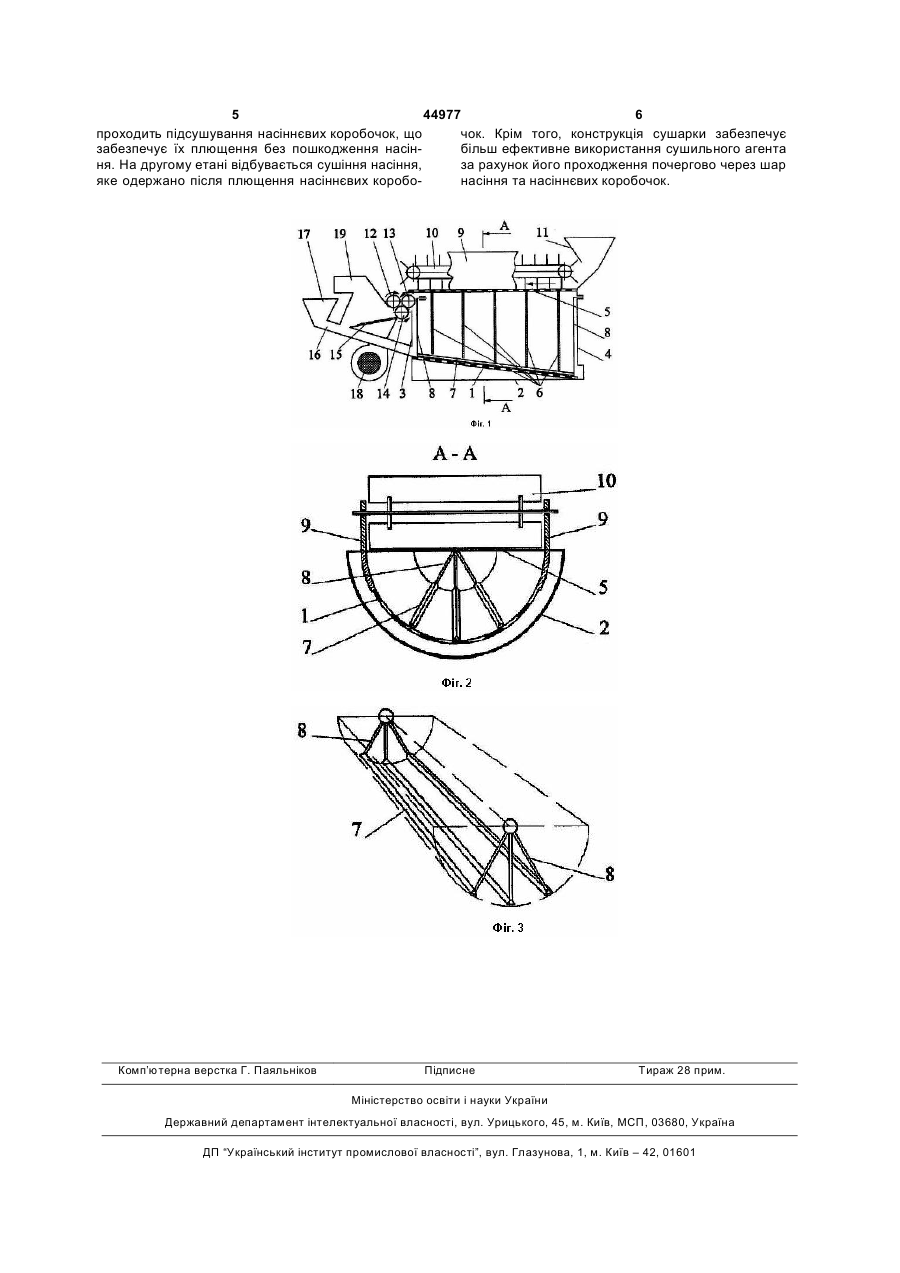

Сушарка, що містить сушильну камеру, вентилятор та джерело тепла, яка відрізняється тим, що в сушарці передбачено як сушильну камеру насіння, що утворена перфорованим днищем у формі зрізаного півконуса, яке розміщено в півциліндричному кожусі, торцевими кришками у формі сегментів та активатором з можливістю коливного руху, так і сушильну камеру насіннєвих коробочок, 3 44977 4 щильний пристрій, утворений трьома пневматичвентилятор 18, повітряний потік від якого відділяє ними циліндричними барабанами, під якими роззалишки розплющених насіннєвих коробочок та міщено похилу перфоровану пластину, під якою, в спрямовує їх у вловлювач 19. У сушарці передбасвою чергу, розміщено вентилятор для спрямучено джерело тепла та вентилятор (на креслені не вання залишків насіннєвих коробочок у вловлюпоказані) для підведення сушильного агента у вач, також в сушарці передбачено бункер насіння, простір між перфорованим днищем 1 та півциліндз'єднаний за допомогою завантажувального канаричним кожухом 2. лу з сушильною камерою насіння. Сушарка працює наступним чином. На приведених кресленнях схематично зобраНасіння завантажується в бункер насіння 17, з жено сушарку. На Фіг.1 - схематично зображено якого завантажувальним каналом 16 подається сушарку; на Фіг.2 - схематично зображено розріз через отвір у торцевій кришці 3 в сушильну камеру А-А сушарки; на Фіг.3 - схематично зображено акнасіння. Насіння переміщується перфорованим тиватор сушарки. днищем 1 внаслідок підпору наступних порцій наСушарка складається з сушильної камери насіння. Крім того, під час переміщення за допомосіння, сушильної камери насіннєвих коробочок та гою активатора 7, що здійснює коливний рух, наплющильного пристрою. Сушильна камера насіння сіння пересипається та перемішується, що утворена перфорованим днищем 1 у формі зрізаінтенсифікує сушіння, а також усуває можливість ного півконуса. Перфороване днище 1 має перфоутворення заторів. Кут конусності перфорованого рацію у частині, над якою розміщується шар насінднища 1 та частота коливань активатора 7 забезня. Перфороване днище 1 розміщено в печують необхідну швидкість переміщення насіння півциліндричному кожусі 2. Торцеві кришки 3 та 4 сушильною камерою насіння. Також для регулюсушильної камери насіння мають форму сегментів. вання швидкості переміщення насіння в конструкТорцева кришка 3 менша та має отвір над перфоції сушарки передбачено перегородки 6, за допорованим днищем 1 для завантаження насіння, а могою яких регулюється величина зазору між ними також отвір для підведення сушильного агента в та перфорованим днищем 1 для проходження напростір між перфорованим днищем 1 та півциліндсіння. Насіння після сушіння вивантажується з суричним кожухом 2. Торцева кришка 4 більша та шарки через отвір для вивантаження насіння у має отвір для вивантаження насіння. Зверху суторцевій кришці 4. Під час переміщення насіння шильна камера насіння закривається плоским сушильною камерою насіння відбувається прохоперфорованим днищем 5. До нижньої частини дження через його шар сушильного агента, що плоского перфорованого днища 5 кріпляться перепідводиться вентилятором від джерела тепла чегородки 6 у формі сегментів, величина яких забезрез перфороване днище 1 з простору між перфопечує необхідний зазор між ними та перфороварованим днищем 1 та півциліндричним кожухом 2. ним днищем 1 для проходження насіння. У Сушильний агент, що пройшов шар насіння, підсушильній камері насіння передбачено активатор сушивши його, проходить через плоске перфоро7, що утворений планками трикутного перерізу, які ване днище 5 в камеру сушіння насіннєвих короз'єднані з коромислами 8 для забезпечення коливбочок. Пройшовши шар насіннєвих коробочок, ного руху. Планки активатора 7 розміщені вздовж відпрацьований сушильний агент виходить з сувнутрішньої поверхні перфорованого днища 1. шарки. Сушильна камера насіннєвих коробочок розНасіннєві коробочки з бункера 11 надходять в міщена над сушильною камерою насіння та утвосушильну камеру насіннєвих коробочок, де захопрена плоским перфорованим днищем 5 та боковилюються ланцюгово-скребковим транспортером 10 нами 9. Над плоским перфорованим днищем 5 та переміщуються плоским перфорованим днирозміщено ланцюгово-скребковий транспортер 10 щем 5. На виході з сушильної камери насіннєвих з нижньою робочою гілкою. На початку сушильної коробочок насіннєві коробочки попадають в зазор камери насіннєвих коробочок розміщено бункер 11 між пневматичними циліндричними барабанами 12 для насіннєвих коробочок, а в кінці - плющильний та 13, де розплющуються. Насіннєві коробочки, що пристрій. Плющильний пристрій утворено трьома не розплющилися, руйнуються між пневматичними пневматичними циліндричними барабанами 12, циліндричними барабанами 12 та 14, оскільки між 13, 14, що заповнені повітрям. Пневматичні цилінними менший зазор. Використання в конструкції дричні барабани 12 та 13 розміщені на одному плющильного пристрою пневматичних циліндричрівні, а пневматичний циліндричний барабан 14 них барабанів 12, 13, 14 дозволяє зменшити попід ними. Напрямок обертання пневматичних цишкодження насіння. Вільне насіння та залишки ліндричних барабанів 12, 13, 14 показано на Фіг.1. насіннєвих коробочок з плющильного пристрою Зазор між пневматичними циліндричними барабанадходять на похилу перфоровану пластину 15, з нами 12 та 13 більший, ніж між 12 та 14. Величина якої повітряним потоком, що підводиться вентилязазору між пневматичними циліндричними баратором 18, залишки насіннєвих коробочок віднобанами 13 та 14 усуває можливість проходження сяться у вловлювач 19. Насіння самотоком по почерез нього насіння. Під плющильним пристроєм хилій перфорованій пластині 15 проходить у розміщена похила перфорована пластина 15, що завантажувальний канал 16, з якого надходить в забезпечує спрямування відділеного насіння в сушильну камеру насіння. завантажувальний канал 16 сушильної камери Таким чином, запропонована конструкція сунасіння. В сушарці передбачено бункер насіння шарки забезпечує сушіння як вільного насіння, так 17, з'єднаний за допомогою завантажувального і насіння, отриманого після плющення насіннєвих каналу 16 з сушильною камерою насіння. Під покоробочок. Сушіння насіння з насіннєвих коробохилою перфорованою пластиною 15 передбачено чок відбувається у два етапи. На першому етапі 5 44977 6 проходить підсушування насіннєвих коробочок, що чок. Крім того, конструкція сушарки забезпечує забезпечує їх плющення без пошкодження насінбільш ефективне використання сушильного агента ня. На другому етані відбувається сушіння насіння, за рахунок його проходження почергово через шар яке одержано після плющення насіннєвих коробонасіння та насіннєвих коробочок. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
