Система рідинного охолодження електронної апаратури

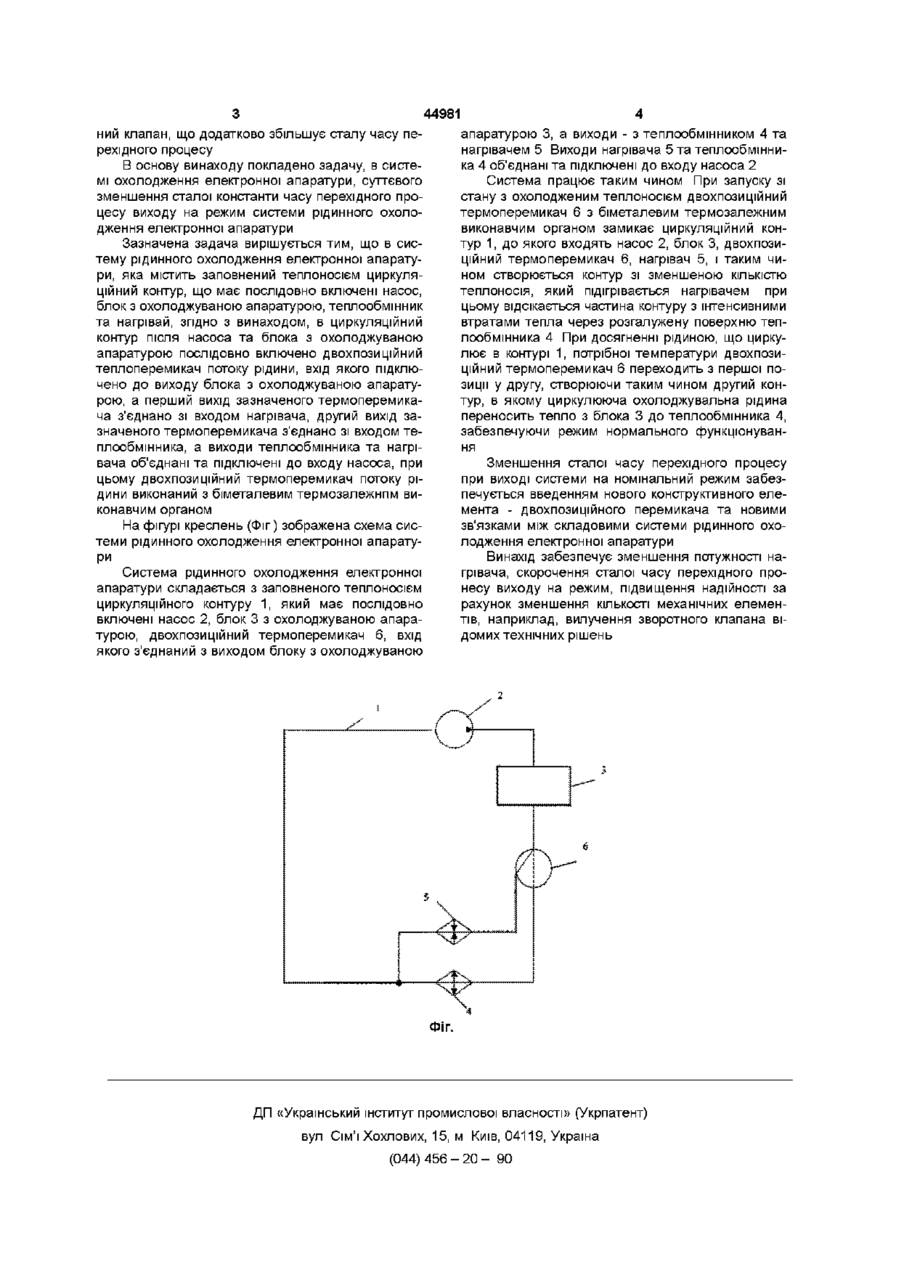

1 Система рідинного охолодження електронної апаратури, яка містить заповнений теплоносієм циркуляційний контур, що має послідовно включені насос, блок з охолоджуваною апаратурою, те плообмінник та нагрівач, яка відрізняється тим, що в циркуляційний контур після насоса та блока з охолоджуваною апаратурою послідовно включений двохпозиційний теплоперемикач потоку рідини, вхід якого підключено до виходу блока з охолоджуваною апаратурою, а перший вихід зазначеного термоперемикача з'єднано зі входом нагрівача, другий вихід зазначеного термоперемикача з'єднано зі входом теплообмінника, а виходи теплообмінника та нагрівача об'єднані та підключені до входу насоса 2 Система рідинного охолодження електронної апаратури за п 1, яка відрізняється тим, що двохпозиційний термоперемикач потоку рідини виконаний з біметалевим термозалежним виконавчим органом Винахід відноситься до холодильної техніки та може використовуватися для стабілізації теплового режиму тепловиділяючої апаратури, зокрема електронних пристроїв радіолокаційних комплексів Відома система рідинного охолодження електронної апаратури, а СРСР №769236, кл F25B19/04, 1973р що складається з замкнутого циркуляційного контуру, в який послідовно включені бак, заповнений теплоносієм та забезпечений нагрівачем, насос, теплообмінник, фільтр, блок з охолоджуваною апаратурою, ємність-акумулятор, включену в циркуляційний контур поміж блоком і баком, причому на лінії зв'язку ємності-акумулятора з баком встановлений зворотний клапан Відома також система рідинного охолодження електронної апаратури, а с СРСР №992955, кл F25B19/04, 1981 р , що має у своєму складі замкнутий циркуляційний контур, в якому послідовно встановлені бак, заповнений теплоносієм та забезпечений нагрівачем, насос, теплообмінник, фільтр, блок з охолоджуваною апаратурою, включену в циркуляційний контур поміж блоком і баком ємність-акумулятор, зворотний клапан, встановлений на лінії зв'язку ємності-акумулятора з баком, а та кож додаткову ємність змінного об'єму з автономним нагрівачем, причому остання знаходиться всередині баку та заповнена рідиною з теплотою пароутворення та теплоємністю меншими, ніж у теплоносія Найбільш близьким за досягнутим результатом аналогічним технічним рішенням є система рідинного охолодження електронної апаратури, за а с СРСР №1636661 кл F25B19/04, 1991 р, що складається з замкнутого циркуляційного контуру, заповненого теплоносієм, в якому вставлені блок з охолоджуваною апаратурою, теплообмінник, нагрівач, бак та зворотний клапан з дроселем Причиною, що перешкоджає досягненню очікуючого технічного результату, є завеликі часові витрати при виході на режим стабілізації із стану з охолодженим теплоносієм, оскільки часові характеристики перехідного процесу при виході на зазначеній режим стабілізації залежать від повного набору тепловиділяючих та теплопоглинаючих елементів систем, а одночасне функціонування теплообмінника та нагрівача призводить до збільшення часу виходу на режим Крім того, в прототипі маса теплоносія збільшується на початку робочого циклу, за рахунок підносу з баку через зворот 00 ний клапан, що додатково збільшує сталу часу перехідного процесу В основу винаходу покладено задачу, в системі охолодження електронної апаратури, суттєвого зменшення сталої константи часу перехідного процесу виходу на режим системи рідинного охолодження електронної апаратури Зазначена задача вирішується тим, що в систему рідинного охолодження електронної апаратури, яка містить заповнений теплоносієм циркуляційний контур, що має послідовно включені насос, блок з охолоджуваною апаратурою, теплообмінник та нагрівай, згідно з винаходом, в циркуляційний контур після насоса та блока з охолоджуваною апаратурою послідовно включено двохпозиційний теплоперемикач потоку рідини, вхід якого підключено до виходу блока з охолоджуваною апаратурою, а перший вихід зазначеного термоперемикача з'єднано зі входом нагрівача, другий вихід зазначеного термоперемикача з'єднано зі входом теплообмінника, а виходи теплообмінника та нагрівача об'єднані та підключені до входу насоса, при цьому двохпозиційний термоперемикач потоку рідини виконаний з біметалевим термозалежнпм виконавчим органом 44981 апаратурою 3, а виходи - з теплообмінником 4 та нагрівачем 5 Виходи нагрівача 5 та теплообмінника 4 об'єднані та підключені до входу насоса 2 Система працює таким чином При запуску зі стану з охолодженим теплоносієм двохпозиційний термоперемикач 6 з біметалевим термозалежним виконавчим органом замикає циркуляційний контур 1, до якого входять насос 2, блок 3, двохпозиційний термоперемикач 6, нагрівач 5, і таким чином створюється контур зі зменшеною КІЛЬКІСТЮ теплоносія, який підігрівається нагрівачем при цьому відсікається частина контуру з інтенсивними втратами тепла через розгалужену поверхню теплообмінника 4 При досягненні рідиною, що циркулює в контурі 1, потрібної температури двохпозиційний термоперемикач 6 переходить з першої позиції у другу, створюючи таким чином другий контур, в якому циркулююча охолоджувальна рідина переносить тепло з блока 3 до теплообмінника 4, забезпечуючи режим нормального функціонування Зменшення сталої часу перехідного процесу при виході системи на номінальний режим забезпечується введенням нового конструктивного елемента - двохпозиційного перемикача та новими зв'язками між складовими системи рідинного охолодження електронної апаратури Винахід забезпечує зменшення потужності нагрівача, скорочення сталої часу перехідного пронесу виходу на режим, підвищення надійності за рахунок зменшення КІЛЬКОСТІ механічних елементів, наприклад, вилучення зворотного клапана відомих технічних рішень На фігурі креслень (Фіг) зображена схема системи рідинного охолодження електронної апаратури Система рідинного охолодження електронної апаратури складається з заповненого теплоносієм циркуляційного контуру 1, який має послідовно включені насос 2, блок 3 з охолоджуваною апаратурою, двохпозиційний термоперемикач 6, вхід якого з'єднаний з виходом блоку з охолоджуваною Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
