Спосіб рекупераційного сушіння

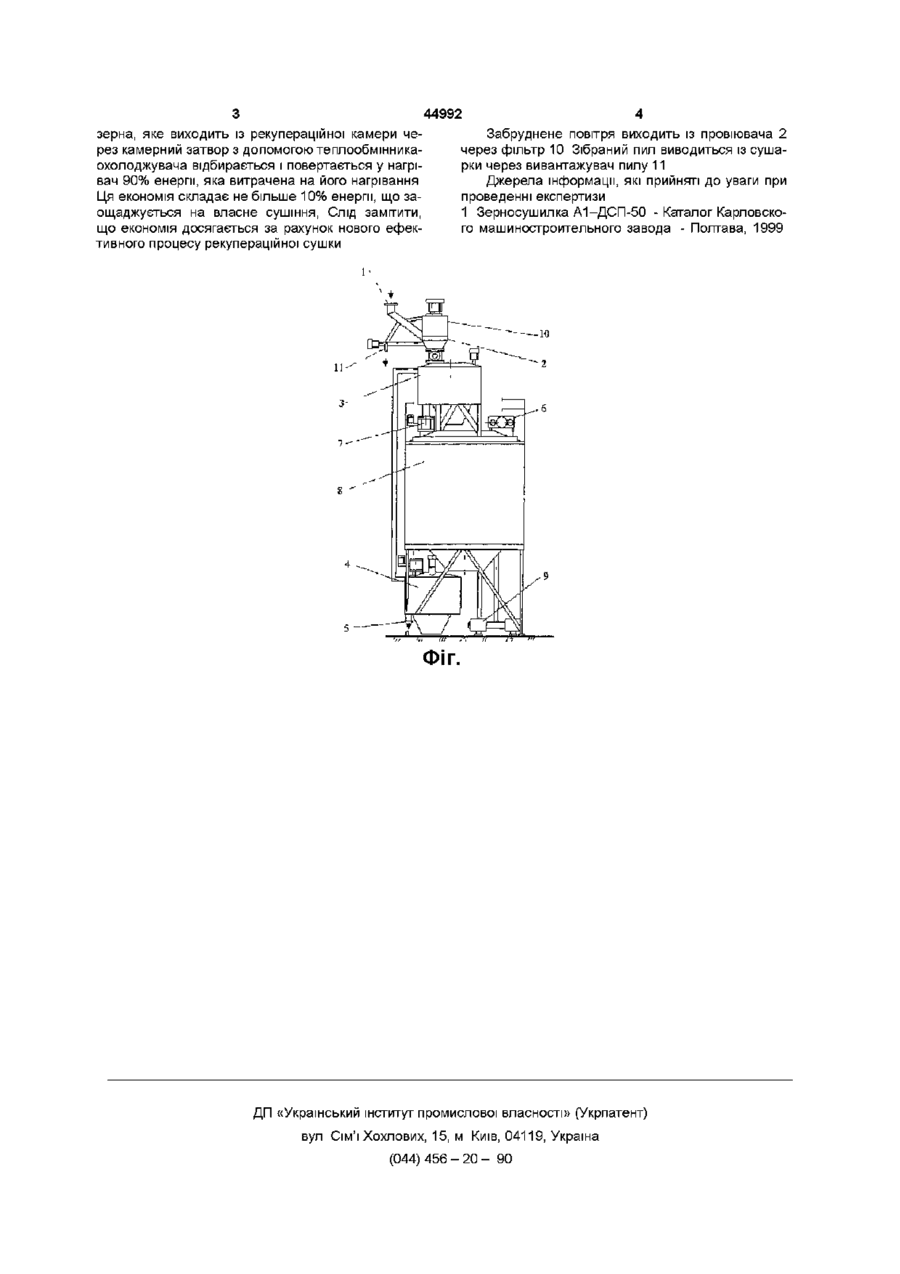

Спосіб рекупераційного сушіння, що має теп лообмінник-нагрівач, в якому методом нагрівання відбувається сушіння зернових продуктів, який відрізняється тим, що для сушіння зернопродуктів застосовується сукупність методу рекуперації тепла для утилізації енергії, витраченої на випарування вологи, що міститься в зерні, із методом вакуумування для знезараження зерна Винахід відноситься до області сушки зернопродуктів Зерно, яке надходить на зернові елеватори, склади, силоси має підвищену вологість (до 20%) Перед закладкою у сховище зерно необхідно підсушити до 14% Крім того, у процесі зберігання здійснюються операції по знищенню ШКІДНИКІВ зерна (довгоносиків та інше) шляхом газації Відомий спосіб сушіння зернопродуктів, оснований на взаємодії зерна з нагріванням його у противострумі агентом сушки - сумішшю топочних газів з повітрям за рахунок згорання нафтопродуктів [1] Сутність процесу сушіння зводиться до випарування вологи із зерна з викидом пару у атмосферу, тому основним елементом сушарки є теплообмінник - нагрівач [1] В основу винаходу "Спосіб рекупераційного сушіння" поставлено задачу шляхом примшення сукупності методу рекуперації тепла для утилізації енергії, витраченої на випарування вологи із зерна, а також методу вакуумування для знезараження зерна, забезпечити створення високоефективної сушарки для сушіння зернопродуктів Сутність запропонованого технічного рішення зводиться до організації процесу сушки по наступній схемі енергія, яка витрачається на випарування вологи із зерна, не викидається в атмосферу, а іде на рекуперацію (повторно використовується в процесі сушіння) Таким чином, у рекупераційній сушарці енергія буде витрачатися тільки на підтримку процесу рекуперації, що скорочує витрати енергії на сушіння зерна порівняно з відомими сушарками [1] в декілька разів На кресленні показана вакуумна рекуперацій на сушарка - знезаражувач, яка має 1 - завантажувач вологого засміченого зерна, 2 - провіювач, З - теплообмінник-нагрівач, 4 - теплообмінник-охолоджувач, 5 - вивантажувач сухого знезараженого зерна, 6 -вакуумний агрегат, 7 - камерний затвор, 8 - рекуператор, 9 -силовий агрегат рекуператора, 10 - фільтр, 11 - вивантажувач пилу Сушарка знезаражувач працює слідуючим чином Холодне, вологе зерно через завантажувач вологого засміченого зерна 1 поступає на очистку від домішок в провіювач 2 Із провіювача зерно надходить утеплообмінник-нагрівач 3, де воно нагрівається до робочої температури сушки (55°С) 90% енергії у теплообмінник - нагрівач надходить із теплообмінника-охолоджувача 4, в якому тепло відбирається від зерна, що виходить із вивантажувача сухого знезараженого зерна 5 і 10% - від вакуумного агрегату 6, який створює високий вакуум, нагріває відсмоктуване повггря Зерно, нагріте до робочої температури, надходить у камерний затвор 7, який відокремлює зону рекуперації від атмосфери у рекуператорі 8 Із зерна, яке знаходиться у зоні розрідження (за рахунок різниці парціального тиску пару усередині зерновки та на и поверхні), волога по капілярам віджимається від центра зерновок на поверхність Торкаючись горячої зовнішньої стінки теплообмінника рекуператору ця волога випаровується Утворена пара з допомогою силового агрегату рекуператора 9 подається усередину теплообмінника рекуператору, де конденсується, віддаючи в силу фізичних особливостей умов конденсації 99% енергії, витраченої на своє випарування це основне джерело економії енергії Один процент енергії теплообмінник рекуператору одержує від роботи своїх силових агрегатів Крім того, від 44992 зерна, яке виходить із рекуперацшної камери через камерний затвор з допомогою теплообмінникаохолоджувача відбирається і повертається у нагрівам 90% енергії, яка витрачена на його нагрівання Ця економія складає не більше 10% енергії, що заощаджується на власне сушіння, Слід замггити, що економія досягається за рахунок нового ефективного процесу рекуперацшної сушки 4 Забруднене повітря виходить із провіювача 2 через фільтр 10 Зібраний пил виводиться із сушарки через вивантажувач пилу 11 Джерела інформації, які прийняті до уваги при проведенні експертизи 1 Зерносушилка А1-ДСП-50 - Каталог Карловского машиностроительного завода - Полтава, 1999 5 — ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
