Вакуумна рекупераційна сушарка-знезаражувач

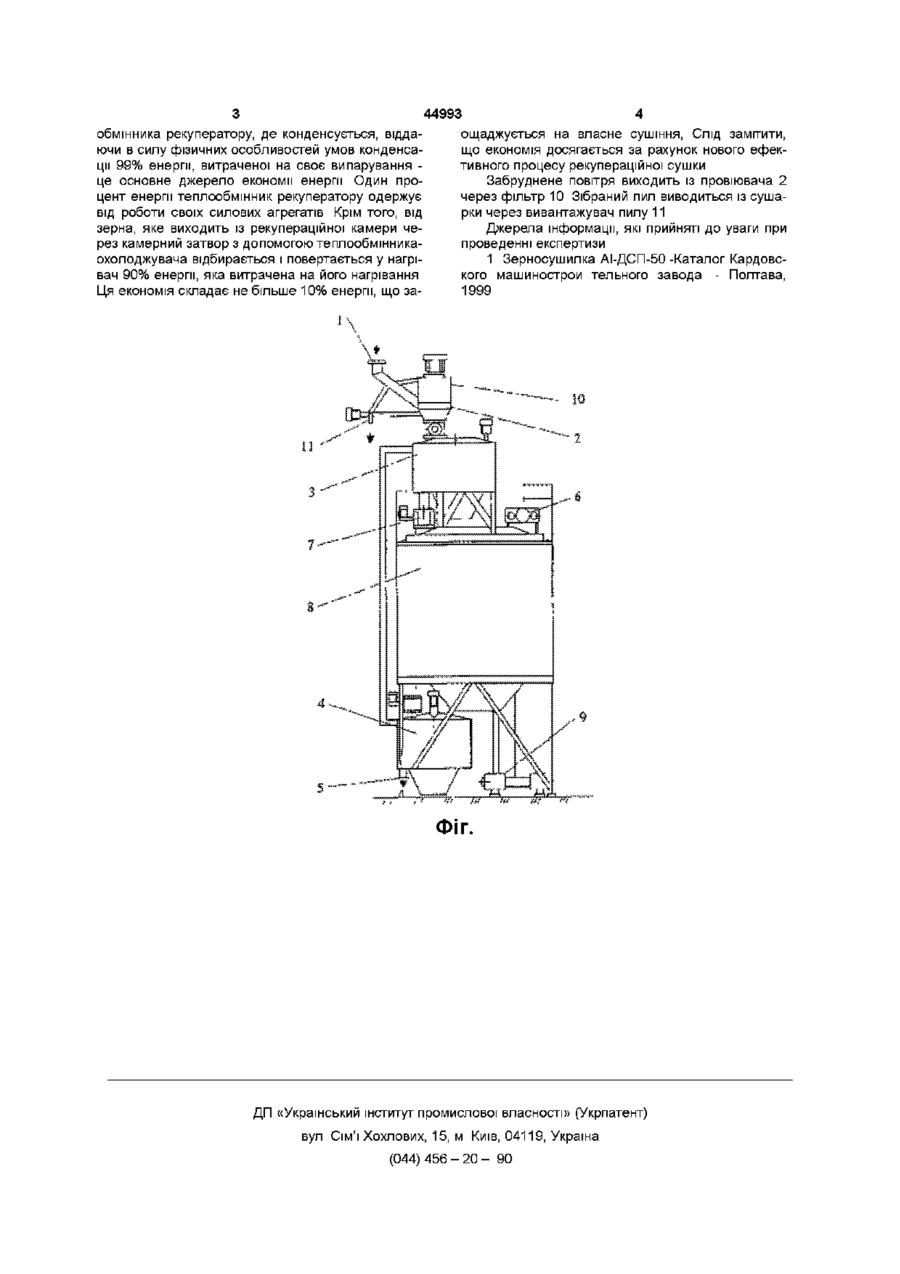

Вакуумна рекупераційна сушарка-знезаражувач, що містить пристрій для завантажування во логого засміченого зерна, фільтр, провіювач, а також теплообмінник-нагрівач, яка відрізняється тим, що для сушіння зерна застосовується теплообмінник-охолоджувач, в якому тепло відбирається від зерна, що виходить із сушарки, а також рекуператор для утилізації енергії, витраченої на випарування вологи із зерна разом із вакуумним агрегатом для знезараження зерна в процессі його сушіння Зерно, яке надходить на зернові елеватори, склади, силоси має підвищену вологість (до 20%) Перед закладкою у сховище зерно необхідно підсушити до 14% Крім того, у процесі зберігання здійснюються операції по знищенню ШКІДНИКІВ зерна (довгоносиків та інше) шляхом газації Принцип дії зерносушильних агрегатів заснован на взаємодії зерна з нагріванням його у противострумі агентом сушки - сумішью толочних газів з повітрям за рахунок згорання нафтопродуктів [1] У відомих сушарках зерна, яким чином не був би організований процес сушіння, сутність процесу зводиться до випарування вологи із зерна з викидом пару у атмосферу Відома сушарка Карлівского машинобудівного заводу, маюча пристрій для завантажування вологого засміченого зерна, фільтр, провіювач, а також теплообмінник-нагрівач [1] В основу винаходу "Вакуумна рекупераційна сушарка-знезаражувач" поставлено задачу шляхом примшення теплообмінника-охолоджувача для відбору тепла від зерна, виходячого із сушарки, а також рекуператору для утилізації енергії, витраченої на випарування вологи із зерна разом із вакуумним агрегатом для знезараження зерна в процесі його сушіння забезпечити створення високоефективної сушарки-знезаражувача для сушіння зернопродуктів Сутність запропонованого технічного рішення зводиться до організації процесу сушіння по наступній схемі енергія, яка витрачається на випарування вологи із зерна, не викидається в атмосферу, а іде на рекуперацію (повторно використовується в процесі сушки) Таким чином, у рекупера ЦІЙНІЙ сушарці енергія буде витрачатися тільки на підтримку процесу рекуперації, що скорочує витрати енергії на сушіння зерна порівняно з відомими сушарками [1] в декілька разів На креслені показана вакуумна рекупераційна сушарка-знезаражувач, яка має 1 - завантажувач вологого засміченого зерна, 2 - провіювач, 3 - теплообмінник-нагрівач, 4 - теплообміни и к-охо л оджувач, 5 - вивантажувач сухого знезараженого зерна, 6 - вакуумний агрегат, 7 - камерний затвор, 8 - рекуператор, 9 -силовий агрегат рекуператора, 10 фільтр, 11 - вивантажувач пилу Сушарка-знезаражувач працює слідуючим чином Холодне, вологе зерно, через завантажувач вологого засміченого зерна 1 поступає на очистку від домішок в провіювач 2 Із провіювача зерно надходить у теплообмінник-нагрівач 3, де воно нагрівається до робочої температури сушшня(55°С) 90% енергії у теплообмінник - нагрівач надходить із теплообмінникаохолоджувача 4, в якому тепло відбирається від зерна, що виходить із вивантажувача сухого знезараженого зерна 5 і 10% - від вакуумного агрегату 6, який створюючен високий вакуум, нагріває відсмоктуване повітря Зерно, нагргге до робочої температури, надходить у камерний затвор 7, який відокремлює зону рекуперації від атмосфери у рекуператорі 8 Із зерна, яке знаходиться у зоні розрідження (за рахунок різниці парціального тиску пару усередині зерновки та на и поверхні), волога по капілярам віджимається від центра зерновок на поверхність Торкаючись гарячої зовнішньої стінки теплообмінника рекуператору, ця волога випаровується Утворена пара з допомогою силового агрегату рекуператору 9 подається усередину тепло СО 44993 обмінника рекуператору, де конденсується, віддаощаджується на власне сушіння, Слід замггити, ючи в силу фізичних особливостей умов конденсащо економія досягається за рахунок нового ефекції 99% енергії, витраченої на своє випарування тивного процесу рекупераційної сушки це основне джерело економії енергії Один проЗабруднене повітря виходить із провіювача 2 цент енергії теплообмінник рекуператору одержує через фільтр 10 Зібраний пил виводиться із сушавід роботи своїх силових агрегатів Крім того, від рки через вивантажувач пилу 11 зерна, яке виходить із рекупераційної камери чеДжерела інформації, які прийняті до уваги при рез камерний затвор з допомогою теплообмінникапроведенні експертизи охолоджувача відбирається і повертається у нагрі1 Зерносушилка АІ-ДСП-50 -Каталог Кардовсвам 90% енергії, яка витрачена на його нагрівання кого машинострои тельного завода - Полтава, Ця економія складає не більше 10% енергії, що за1999 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
