Формула / Реферат

Трелювальний причіп для перевезення круглих лісоматеріалів, що містить ходові колеса, опорну раму, повноповоротну відносно рами основу коника із зубчастою рейкою, ручну лебідку із тяговим канатом, нерухому щоглову стійку коника із блоком на вершині, допоміжний завантажувальний важіль із отворами для кріплення утримуючого ланцюга, відкидну стійку, фіксуючий ланцюг із фіксатором, тягове дишло із зчіпним пристроєм та ув'язуючий ланцюг, який відрізняється тим, що коник причепа має шарнірно закріплену на основі відкидну стійку, яка з'єднана за допомогою фіксуючого ланцюга із співвісно встановленим допоміжним завантажувальним важелем, який при опущеній відкидній стійці повертається на осі в вертикальній поперечній площині причепа за допомогою тягового каната, що проходить через блок на вершині щоглової стійки і намотується на барабан ручної лебідки із храповим механізмом фіксування обертання барабана і піднімає за собою відкидну стійку, на якій розміщуються лісоматеріали, зафіксовані утримуючим ланцюгом, завантажуючи їх при подальшому спільному повороті разом із відкидною стійкою на основу коника візка із зубчастою рейкою, або розвантажує лісоматеріали, піднімаючись за допомогою тягового каната і лебідки над основою коника при знятому фіксуючому і утримуючому ланцюгах та опущеній відкидній стійці.

Текст

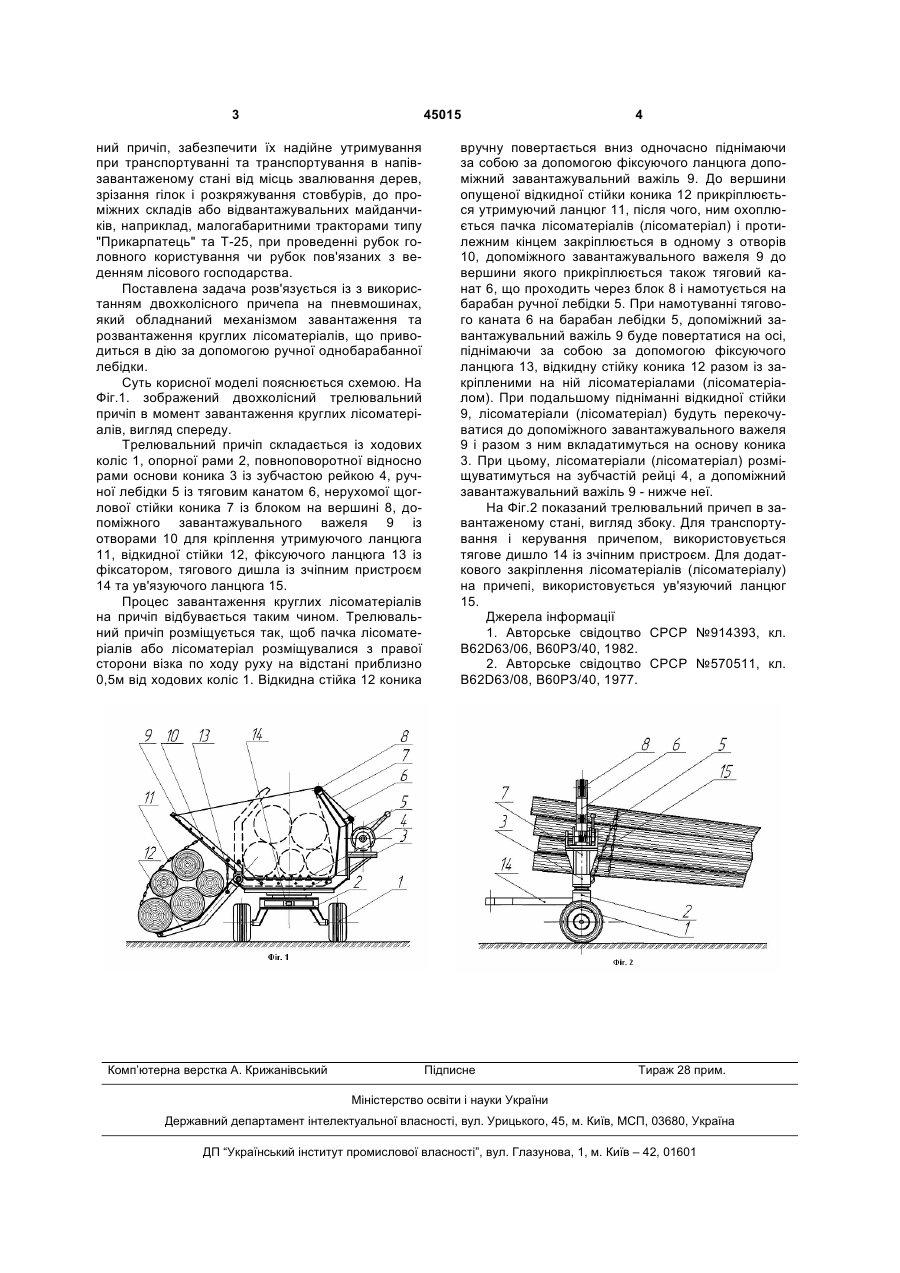

Трелювальний причіп для перевезення круглих лісоматеріалів, що містить ходові колеса, опорну раму, повноповоротну відносно рами основу коника із зубчастою рейкою, ручну лебідку із тяговим канатом, нерухому щоглову стійку коника із блоком на вершині, допоміжний завантажувальний важіль із отворами для кріплення утримуючого ланцюга, відкидну стійку, фіксуючий ланцюг із фіксатором, тягове дишло із зчіпним пристроєм та ув'язуючий ланцюг, який відрізняється тим, що коник причепа має шарнірно закріплену на основі 3 45015 ний причіп, забезпечити їх надійне утримування при транспортуванні та транспортування в напівзавантаженому стані від місць звалювання дерев, зрізання гілок і розкряжування стовбурів, до проміжних складів або відвантажувальних майданчиків, наприклад, малогабаритними тракторами типу "Прикарпатець" та Т-25, при проведенні рубок головного користування чи рубок пов'язаних з веденням лісового господарства. Поставлена задача розв'язується із з використанням двохколісного причепа на пневмошинах, який обладнаний механізмом завантаження та розвантаження круглих лісоматеріалів, що приводиться в дію за допомогою ручної однобарабанної лебідки. Суть корисної моделі пояснюється схемою. На Фіг.1. зображений двохколісний трелювальний причіп в момент завантаження круглих лісоматеріалів, вигляд спереду. Трелювальний причіп складається із ходових коліс 1, опорної рами 2, повноповоротної відносно рами основи коника 3 із зубчастою рейкою 4, ручної лебідки 5 із тяговим канатом 6, нерухомої щоглової стійки коника 7 із блоком на вершині 8, допоміжного завантажувального важеля 9 із отворами 10 для кріплення утримуючого ланцюга 11, відкидної стійки 12, фіксуючого ланцюга 13 із фіксатором, тягового дишла із зчіпним пристроєм 14 та ув'язуючого ланцюга 15. Процес завантаження круглих лісоматеріалів на причіп відбувається таким чином. Трелювальний причіп розміщується так, щоб пачка лісоматеріалів або лісоматеріал розміщувалися з правої сторони візка по ходу руху на відстані приблизно 0,5м від ходових коліс 1. Відкидна стійка 12 коника Комп’ютерна верстка А. Крижанівський 4 вручну повертається вниз одночасно піднімаючи за собою за допомогою фіксуючого ланцюга допоміжний завантажувальний важіль 9. До вершини опущеної відкидної стійки коника 12 прикріплюється утримуючий ланцюг 11, після чого, ним охоплюється пачка лісоматеріалів (лісоматеріал) і протилежним кінцем закріплюється в одному з отворів 10, допоміжного завантажувального важеля 9 до вершини якого прикріплюється також тяговий канат 6, що проходить через блок 8 і намотується на барабан ручної лебідки 5. При намотуванні тягового каната 6 на барабан лебідки 5, допоміжний завантажувальний важіль 9 буде повертатися на осі, піднімаючи за собою за допомогою фіксуючого ланцюга 13, відкидну стійку коника 12 разом із закріпленими на ній лісоматеріалами (лісоматеріалом). При подальшому підніманні відкидної стійки 9, лісоматеріали (лісоматеріал) будуть перекочуватися до допоміжного завантажувального важеля 9 і разом з ним вкладатимуться на основу коника 3. При цьому, лісоматеріали (лісоматеріал) розміщуватимуться на зубчастій рейці 4, а допоміжний завантажувальний важіль 9 - нижче неї. На Фіг.2 показаний трелювальний причеп в завантаженому стані, вигляд збоку. Для транспортування і керування причепом, використовується тягове дишло 14 із зчіпним пристроєм. Для додаткового закріплення лісоматеріалів (лісоматеріалу) на причепі, використовується ув'язуючий ланцюг 15. Джерела інформації 1. Авторське свідоцтво СРСР №914393, кл. B62D63/06, В60РЗ/40, 1982. 2. Авторське свідоцтво СРСР №570511, кл. B62D63/08, В60РЗ/40, 1977. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cart

Автори англійською

Tsymbaliuk Yurii Ivanovych

Назва патенту російською

Трелевочный прицеп

Автори російською

Цымбалюк Юрий Иванович

МПК / Мітки

МПК: B62D 63/00

Мітки: трелювальний, причіп
