Трелювальний візок для перевезення деревної сировини

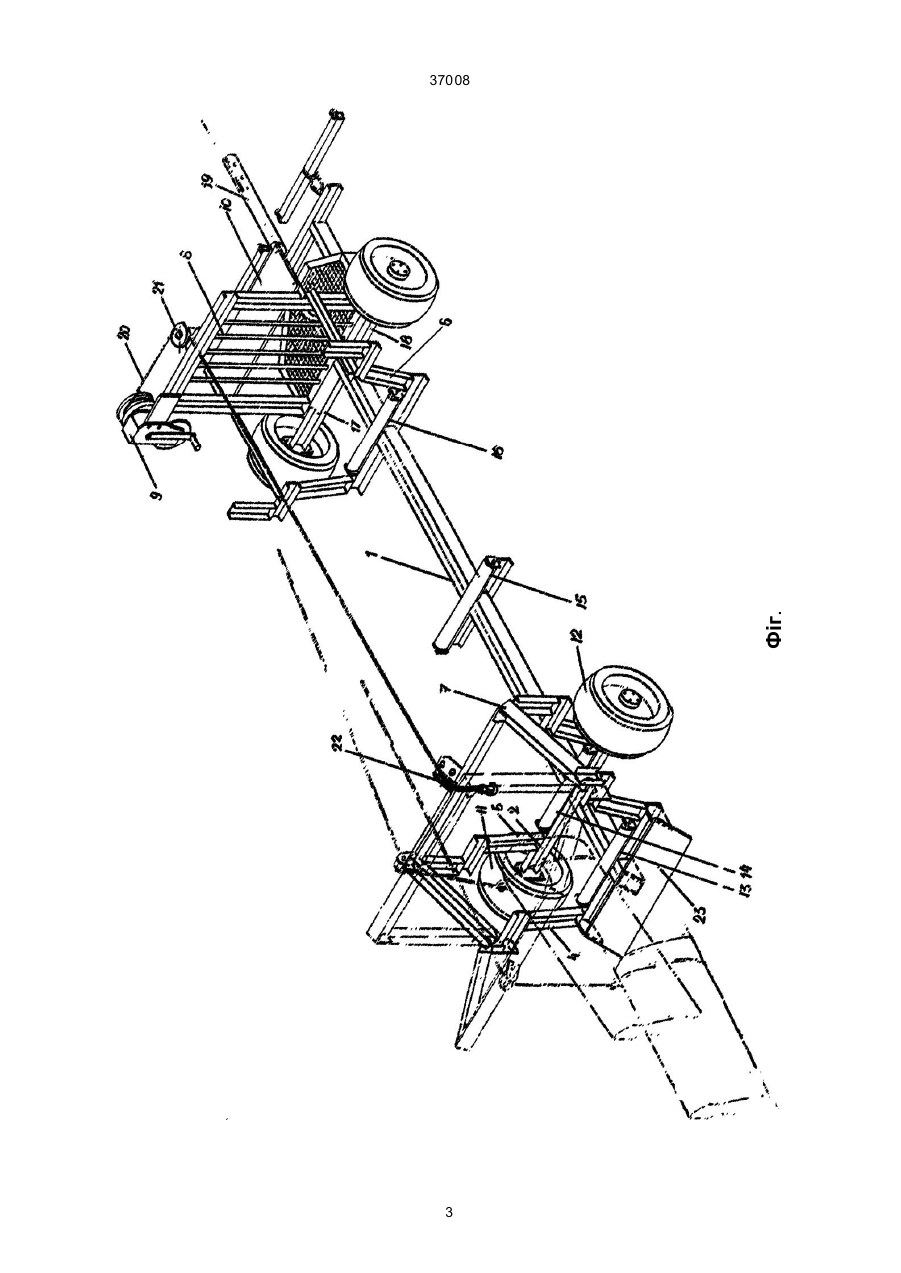

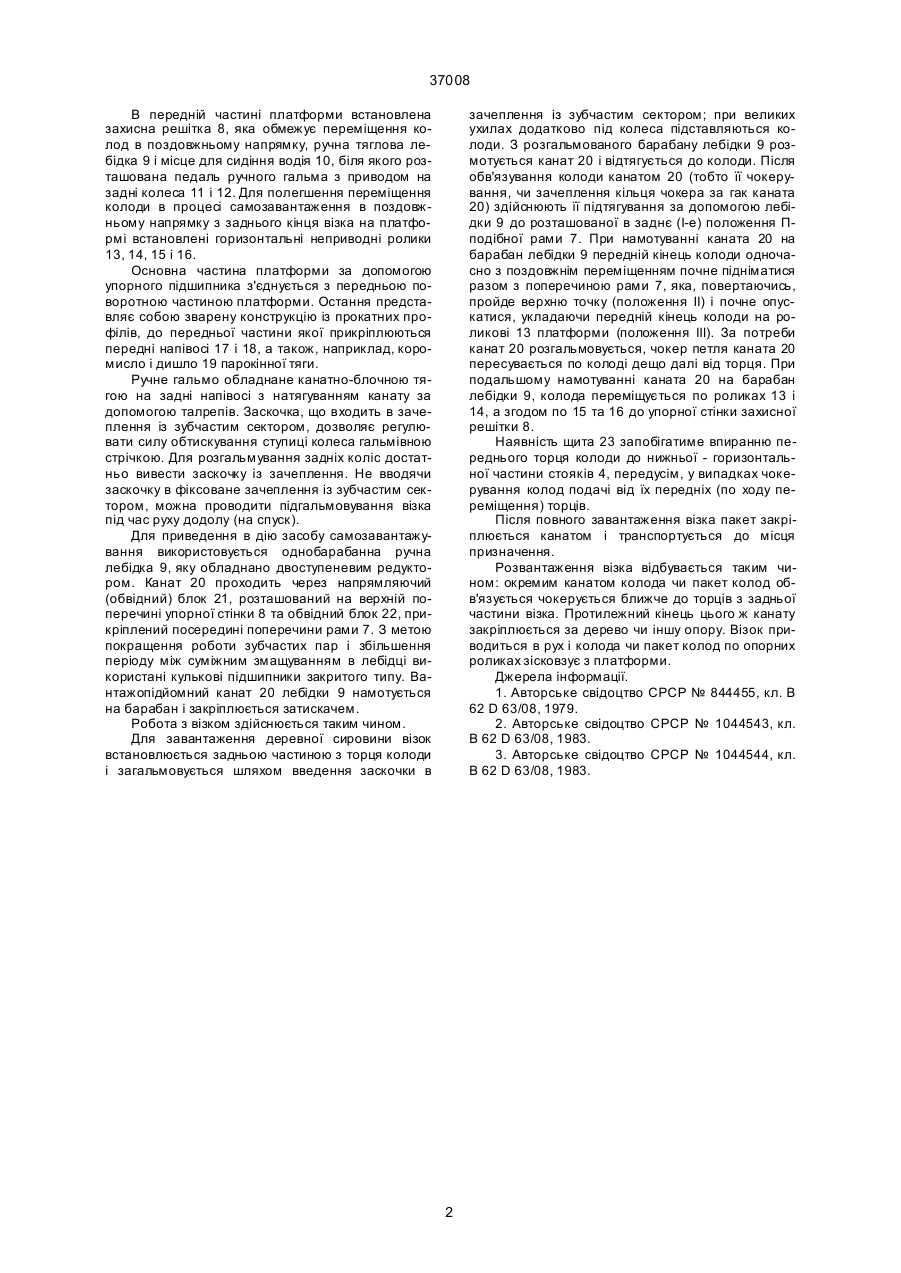

Трелювальний візок для перевезення деревної сировини, що містить платформу, бокові об 37008 В передній частині платформи встановлена захисна решітка 8, яка обмежує переміщення колод в поздовжньому напрямку, ручна тяглова лебідка 9 і місце для сидіння водія 10, біля якого розташована педаль ручного гальма з приводом на задні колеса 11 і 12. Для полегшення переміщення колоди в процесі самозавантаження в поздовжньому напрямку з заднього кінця візка на платформі встановлені горизонтальні неприводні ролики 13, 14, 15 і 16. Основна частина платформи за допомогою упорного підшипника з'єднується з передньою поворотною частиною платформи. Остання представляє собою зварену конструкцію із прокатних профілів, до передньої частини якої прикріплюються передні напівосі 17 і 18, а також, наприклад, коромисло і дишло 19 парокінної тяги. Ручне гальмо обладнане канатно-блочною тягою на задні напівосі з натягуванням канату за допомогою талрепів. Заскочка, що входить в зачеплення із зубчастим сектором, дозволяє регулювати силу обтискування ступиці колеса гальмівною стрічкою. Для розгальмування задніх коліс достатньо вивести заскочку із зачеплення. Не вводячи заскочку в фіксоване зачеплення із зубчастим сектором, можна проводити підгальмовування візка під час руху додолу (на спуск). Для приведення в дію засобу самозавантажування використовується однобарабанна ручна лебідка 9, яку обладнано двоступеневим редуктором. Канат 20 проходить через напрямляючий (обвідний) блок 21, розташований на верхній поперечині упорної стінки 8 та обвідний блок 22, прикріплений посередині поперечини рами 7. З метою покращення роботи зубчастих пар і збільшення періоду між суміжним змащуванням в лебідці використані кулькові підшипники закритого типу. Вантажопідйомний канат 20 лебідки 9 намотується на барабан і закріплюється затискачем. Робота з візком здійснюється таким чином. Для завантаження деревної сировини візок встановлюється задньою частиною з торця колоди і загальмовується шляхом введення заскочки в зачеплення із зубчастим сектором; при великих ухилах додатково під колеса підставляються колоди. З розгальмованого барабану лебідки 9 розмотується канат 20 і відтягується до колоди. Після обв'язування колоди канатом 20 (тобто її чокерування, чи зачеплення кільця чокера за гак каната 20) здійснюють її підтягування за допомогою лебідки 9 до розташованої в заднє (І-е) положення Пподібної рами 7. При намотуванні каната 20 на барабан лебідки 9 передній кінець колоди одночасно з поздовжнім переміщенням почне підніматися разом з поперечиною рами 7, яка, повертаючись, пройде верхню точку (положення ІІ) і почне опускатися, укладаючи передній кінець колоди на роликові 13 платформи (положення ІІІ). За потреби канат 20 розгальмовується, чокер петля каната 20 пересувається по колоді дещо далі від торця. При подальшому намотуванні каната 20 на барабан лебідки 9, колода переміщується по роликах 13 і 14, а згодом по 15 та 16 до упорної стінки захисної решітки 8. Наявність щита 23 запобігатиме впиранню переднього торця колоди до нижньої - горизонтальної частини стояків 4, передусім, у випадках чокерування колод подачі від їх передніх (по ходу переміщення) торців. Після повного завантаження візка пакет закріплюється канатом і транспортується до місця призначення. Розвантаження візка відбувається таким чином: окремим канатом колода чи пакет колод обв'язується чокерується ближче до торців з задньої частини візка. Протилежний кінець цього ж канату закріплюється за дерево чи іншу опору. Візок приводиться в рух і колода чи пакет колод по опорних роликах зісковзує з платформи. Джерела інформації. 1. Авторське свідоцтво СРСР № 844455, кл. В 62 D 63/08, 1979. 2. Авторське свідоцтво СРСР № 1044543, кл. В 62 D 63/08, 1983. 3. Авторське свідоцтво СРСР № 1044544, кл. В 62 D 63/08, 1983. 2 Фіг. 37008 3 37008 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
