Пристрій для визначення кількості та ваги зерен у зразку насіння

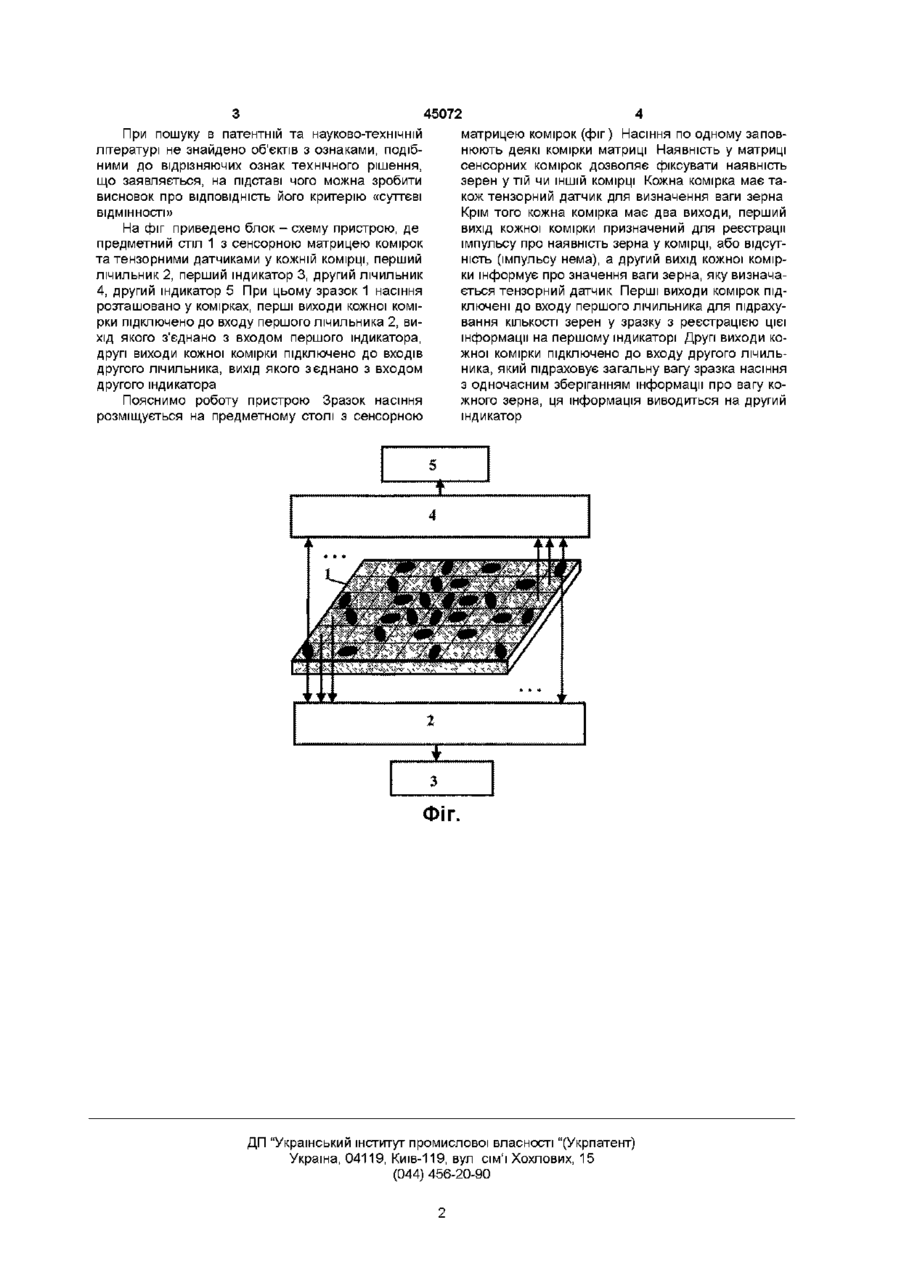

Пристрій для визначення КІЛЬКОСТІ та ваги зерен у зразку насіння, що включає терези, подільник, предметний стіл, пінцет, чашки, який відрізняється тим, що предметний стіл являє собою матрицю сенсорних комірок, в яких може розміщуватися тільки по одній зернині, причому кожна комірка має тензорний датчик для визначення ваги зер нини, крім того кожна комірка має два виходи, перший вихід кожної комірки призначений для реєстрації імпульсу про наявність зернини у комірці або відсутність (імпульсу нема), а другий вихід кожної комірки інформує про значення ваги зернини, яку визначає тензорний датчик, перші виходи комірок підключені до входу першого лічильника для підрахування КІЛЬКОСТІ зерен у зразку з реєстрацією цієї інформації на першому індикаторі, другі виходи кожної комірки підключено до входу другого лічильника, який підраховує загальну вагу зразка насіння з одночасним зберіганням ваги кожної зернини, ця інформація виводиться на другий індикатор Винахід належить до сільського господарства, зокрема насінництва та контролю якості посівного насіння Широко відомий метод визначення якості зразка насіння шляхом його візуального аналізу оператором [Семеноводство и семенной контроль / Е Елинкова, Й Бернат, В Ч е х - М Колос, 1981 335] Недоліком його є значний час аналізу зразка насіння та мала точність, яка пов'язана з втомою оператора Найбільш близьким до пропонованого за сукупністю ознак є пристрій для визначення маси 1000 зерен, шляхом застосування терезів та детального візуального аналізу оператором зразка насіння Це апаратурне забезпечення включає терези, подільник, предметний стіл, пінцет, чашки [Метод определения массы 1000 зерен В кн Зерновые, бобовые и масличные культуры - М Изд стандартов, 1980 - С 299-301 ] Однак, застосування цього методу та технічного забезпечення пов'язане з великими втратами часу, низькою точністю, субєктивністю оператора та його втомою В основу винаходу поставлено задачу створення ефективного пристрою для автоматизації визначення числа зерен та ваги, як кожного окремого зерна, так і загальної ваги зразка посівного насіння Такого технічного результату можна досягти, якщо у пристрій визначення маси 1000 зерен, який включає терези, подільник, предметний стіл, пінцет, чашки, згідно з винаходом введені предметний стіл з матрицею сенсорних комірок, в яких може розміщуватися тільки по одній зерниш, причому кожна комірка має тензорний датчик для визначення ваги зернини, крім того кожна комірка має два виходи, перший вихід кожної комірки призначений для реєстрації імпульсу про наявність зерна у комірці, або відсутність (імпульсу нема), а другий вихід кожної комірки інформує про значення ваги зернини, яку визначає тензорний датчик, перші виходи комірок підключені до входу першого лічильника для підрахування КІЛЬКОСТІ зерен у зразку, з реєстрацією цієї інформації на першому індикаторі, другі виходи кожної комірки підключено до входу другого лічильника, який підраховує загальну вагу зразка насіння з одночасним зберіганням значення ваги кожної зернини, ця інформація виводиться на другий індикатор Позитивним технічним результатом є те, що пристрій дозволяє забезпечити підвищення точності та скоротити час аналізу зразка насіння, крім того спосіб дає змогу ефективної автоматизації цієї операції технологічного процесу контролю якості насіння при його переробці та зберіганні о ю 45072 матрицею комірок (фіг) Насіння по одному заповнюють деякі комірки матриці Наявність у матриці сенсорних комірок дозволяє фіксувати наявність зерен у тій чи ІНШІЙ комірці Кожна комірка має також тензорний датчик для визначення ваги зерна Крім того кожна комірка має два виходи, перший ВІДМІННОСТІ» вихід кожної комірки призначений для реєстрації На фіг приведено блок - схему пристрою, де імпульсу про наявність зерна у комірці, або відсутпредметний стіл 1 з сенсорною матрицею комірок ність (імпульсу нема), а другий вихід кожної комірта тензорними датчиками у кожній комірці, перший ки інформує про значення ваги зерна, яку визначалічильник 2, перший індикатор 3, другий лічильник ється тензорний датчик Перші виходи комірок під4, другий індикатор 5 При цьому зразок 1 насіння ключені до входу першого лічильника для підрахурозташовано у комірках, перші виходи кожної комівання КІЛЬКОСТІ зерен у зразку з реєстрацією цієї рки підключено до входу першого лічильника 2, виінформації на першому індикаторі Другі виходи кохід якого з'єднано з входом першого індикатора, жної комірки підключено до входу другого лічильдругі виходи кожної комірки підключено до входів ника, який підраховує загальну вагу зразка насіння другого лічильника, вихід якого з єднано з входом з одночасним зберіганням інформації про вагу кодругого індикатора жного зерна, ця інформація виводиться на другий Пояснимо роботу пристрою Зразок насіння індикатор розміщується на предметному столі з сенсорною При пошуку в патентній та науково-технічній лггературі не знайдено об'єктів з ознаками, подібними до відрізняючих ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про ВІДПОВІДНІСТЬ його критерію «суттєві ФІГ. ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
