Пристрій для поодинокого відбору насіння висівного апарата

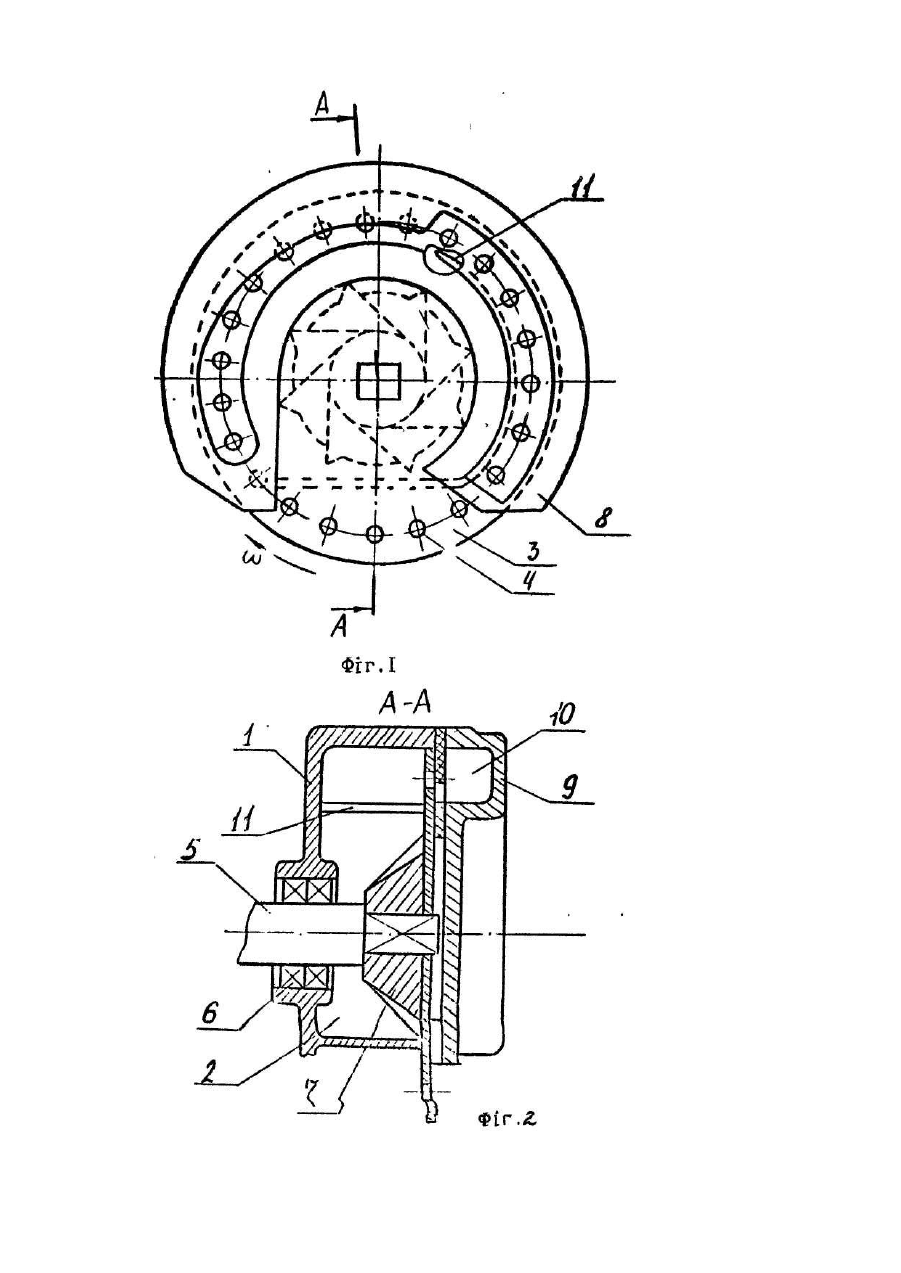

Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до висівних апаратів посівних машин. Відомий пневматичний висівний апарат, який включає встановлений на валу диск з комірками для присмоктування насіння, відбивач зайвого насіння штиркового типу, який виконано у вигляді вилки, що встановлена на шляху р уху насіння І, розташований у насіннєвій камері, прокладку та кришку з камерою розрідження [Техническое описание и инструкция по эксплуатации сеялки универсальной пневматической навесной СУЛН-8. Кировоград, 1988]. Недоліком такого апарата є наявність двох і більше насінин, які присмоктуються до однієї комірки диска або порожніх комірок після проходження відбивача зайвого насіння. Зазначені недоліки обумовлені тим, що насіння, яке присмокталося до комірки, може розташовуватись не радіально до окружності обертання комірок І в цьому випадку скидатись у насіннєву камеру при взаємодії із штирами відбивача або розташовуватись по окружності обертання, тоді воно не взаємодіє з вилкою відбивача і виноситься в зону скидання. Найбільш близьким по технічній суті до запропонованого пристрою є пристрій, який містить корпус апарата, диск з присмоктуючими комірками, який встановлений на валу, відбивач зайвого насіння, який виконано у вигляді пластини, що примикає до висівного диску по траєкторії переміщення його комірок 1 встановлений у верхній частині апарата з боку насіннєвої камери, прокладку і кришку, з розташованою в ній камерою розрідження [Патент Франції № 1585445, кл. А 01 С 7/04, 1968]. Недоліками відомого пристрою є ускладнення конструкції висівного апарата і пошкодження або травмування насіння при висіві. Останній недолік обумовлено тим, що насіння, яке втягнуте у комірки диска І рухається разом з ним, наштовхується на пластинчастий відбивач І заклинюється між кромкою комірки і поверхнею відбивача. Цей винахід вирішує задачу забезпечення надійності технологічного процесу висіву насіння, поліпшення якості висіву і спрощення конструкції висівного апарата. Поставлена задача досягається тим, що у пристрої, який містить корпус апарата, диск з присмоктуючими комірками, що встановлений на валу, прокладку і кришку, з розташованою у ній камерою розрідження, згідно винаходу зовнішня поверхня канавки прокладки, яка встановлена з боку камери розрідження, в зоні транспортування насіння до верхньої частини корпусу виконана по окружності, що дорівнює окружності осі, на якій розташовані комірки, а центр, окружності зміщено таким чином, що поверхня прокладки перекриває вісь присмоктуючи х комірок диска. Таке виконання прокладки дозволяє усун ути пошкодження, травмування і випадкове скидання поодинокого насіння, оскільки прокладка не взаємодіє з ним, а поступове перекриття частини площі комірки з боку камери розрідження дозволяє утримувати в кожній комірці тільки по одній насінині. Крім того, усувається необхідність у додатковому відбивачу насіння, який звичайно встановлюється в насіннєвій камері корпусу апарата. На фіг. 1 зображено пристрій для поодинокого відбору насіння без кришки апарата, вид збоку; на фіг. 2 те ж в розрізі по А-А; на фіг. 3 - те ж; на фіг. 4 - те ж. Пристрій складається з корпусу 1 з насіннєвою камерою 2, висівного диска 3 з присмоктуючими комірками 4 круглої форми, вала 5, встановленого на підшипниках коливання 6, ворошувача 7, прокладки 8 І кришки 9 з камерою розрідження 10. На квадратний кінець вала 5 встановлено ворошувач 71 диск 3. З одного боку від висівного диска 3 розташована камера розрідження 10, яка виконана у кришці 9 і прокладці 8, з другого насіннєва камера 2. Камера розрідження 10 має форму підковоподібної канавки, яка прилягає до висівного диску 3 в зоні присмоктуючих комірок 4 від насіннєвої камери до зони скидання насіння. Поверхні підковоподібної канавки в зоні забору насіння виконані у вигляді концентричних окружностей, а в зоні транспортування насіння до верхньої частини корпуса 1 зовнішня поверхня канавки виконана по окружності, що дорівнює осі комірок 4 так, що в зоні порогу 11 корпуса прокладка 8 перекриває вісь комірок, а за порогом зовнішня поверхня канавки ідентична тій, що розташована в зоні забору насіння. Пристрій працює таким чином. При створенні розрідження у камері розрідження 10, насіння, яке надійшло у насіннєву камеру 2 присмоктується до комірок 4 диска 3. Ворошувач 7 в зоні забору насіння надає їм швидкості, що приблизно дорівнює швидкості диска 3. Насіння, яке присмокталося до комірок 4 диска 3 транспортується до верхньої частини корпуса 1 і при обертанні диска відбувається поступове зменшення площі комірки з боку камери розрідження 10, яке здійснюється поверхнею прокладки 8. Дві і більше насінини, що присмокталися до однієї комірки 4 в зоні забору, відпадають назад у насіннєву камеру 2 при обертанні диска 3 за рахунок зменшення площі комірки, залишаючи по одній насінині у кожній комірці. За порогом 11 вся площа комірок 4 звільняється від перекриття їх поверхнею прокладки 8 і поодиноке насіння стало транспортується в зону їх скидання. В нижній частині корпусу 1 розрідження відсікається І насіння, яке відпало від диска 3, під дією сили тяжіння падає на дно борозни.
