Замок застібки-блискавки

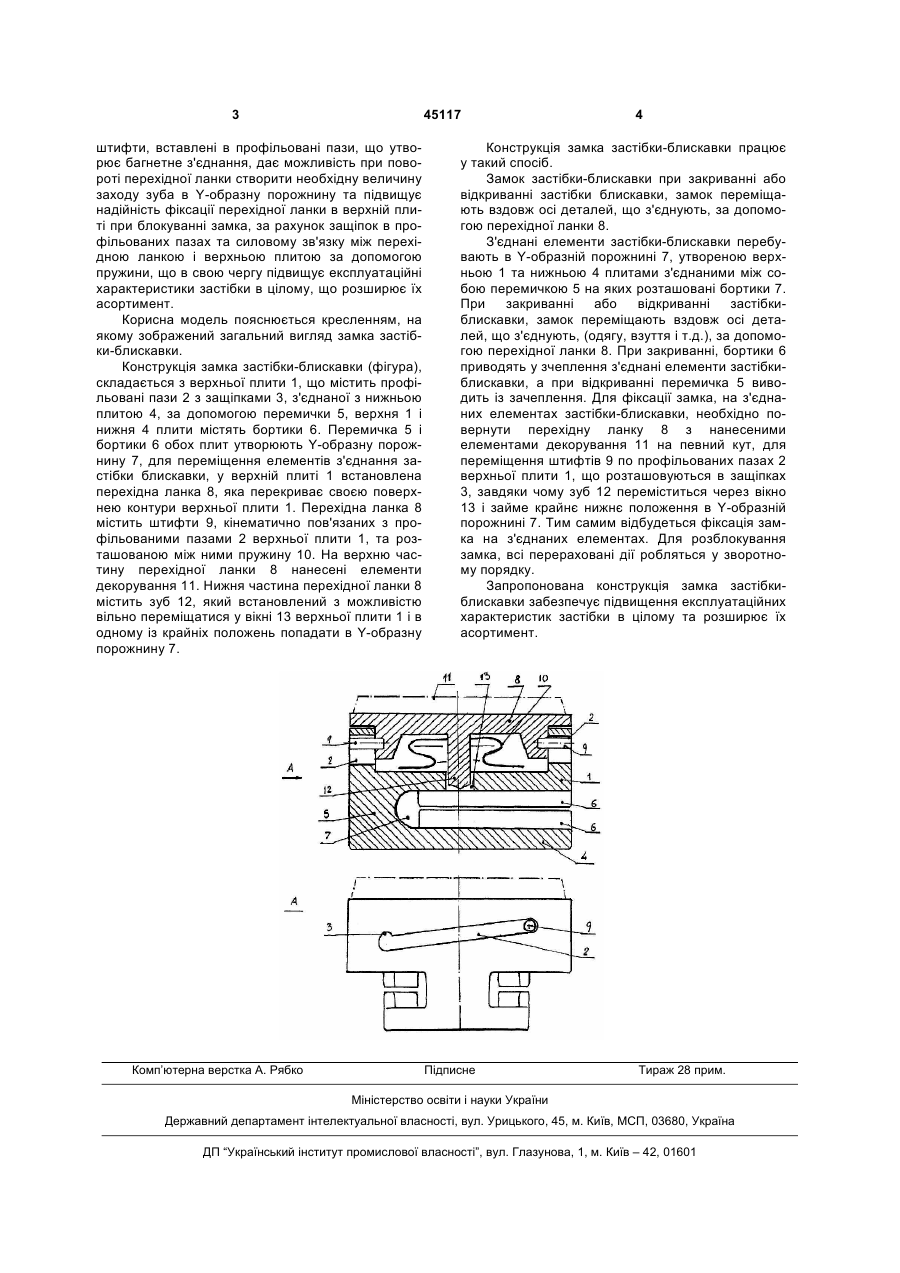

1. Замок застібки-блискавки, що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка і бортики 3 45117 штифти, вставлені в профільовані пази, що утворює багнетне з'єднання, дає можливість при повороті перехідної ланки створити необхідну величину заходу зуба в Y-образну порожнину та підвищує надійність фіксації перехідної ланки в верхній плиті при блокуванні замка, за рахунок защіпок в профільованих пазах та силовому зв'язку між перехідною ланкою і верхньою плитою за допомогою пружини, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, що розширює їх асортимент. Корисна модель пояснюється кресленням, на якому зображений загальний вигляд замка застібки-блискавки. Конструкція замка застібки-блискавки (фігура), складається з верхньої плити 1, що містить профільовані пази 2 з защіпками 3, з'єднаної з нижньою плитою 4, за допомогою перемички 5, верхня 1 і нижня 4 плити містять бортики 6. Перемичка 5 і бортики 6 обох плит утворюють Y-образну порожнину 7, для переміщення елементів з'єднання застібки блискавки, у верхній плиті 1 встановлена перехідна ланка 8, яка перекриває своєю поверхнею контури верхньої плити 1. Перехідна ланка 8 містить штифти 9, кінематично пов'язаних з профільованими пазами 2 верхньої плити 1, та розташованою між ними пружину 10. На верхню частину перехідної ланки 8 нанесені елементи декорування 11. Нижня частина перехідної ланки 8 містить зуб 12, який встановлений з можливістю вільно переміщатися у вікні 13 верхньої плити 1 і в одному із крайніх положень попадати в Y-образну порожнину 7. Комп’ютерна верстка А. Рябко 4 Конструкція замка застібки-блискавки працює у такий спосіб. Замок застібки-блискавки при закриванні або відкриванні застібки блискавки, замок переміщають вздовж осі деталей, що з'єднують, за допомогою перехідної ланки 8. З'єднані елементи застібки-блискавки перебувають в Y-образній порожнині 7, утвореною верхньою 1 та нижньою 4 плитами з'єднаними між собою перемичкою 5 на яких розташовані бортики 7. При закриванні або відкриванні застібкиблискавки, замок переміщають вздовж осі деталей, що з'єднують, (одягу, взуття і т.д.), за допомогою перехідної ланки 8. При закриванні, бортики 6 приводять у зчеплення з'єднані елементи застібкиблискавки, а при відкриванні перемичка 5 виводить із зачеплення. Для фіксації замка, на з'єднаних елементах застібки-блискавки, необхідно повернути перехідну ланку 8 з нанесеними елементами декорування 11 на певний кут, для переміщення штифтів 9 по профільованих пазах 2 верхньої плити 1, що розташовуються в защіпках 3, завдяки чому зуб 12 переміститься через вікно 13 і займе крайнє нижнє положення в Y-образній порожнині 7. Тим самим відбудеться фіксація замка на з'єднаних елементах. Для розблокування замка, всі перераховані дії робляться у зворотному порядку. Запропонована конструкція замка застібкиблискавки забезпечує підвищення експлуатаційних характеристик застібки в цілому та розширює їх асортимент. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
