Замок застібки-блискавки

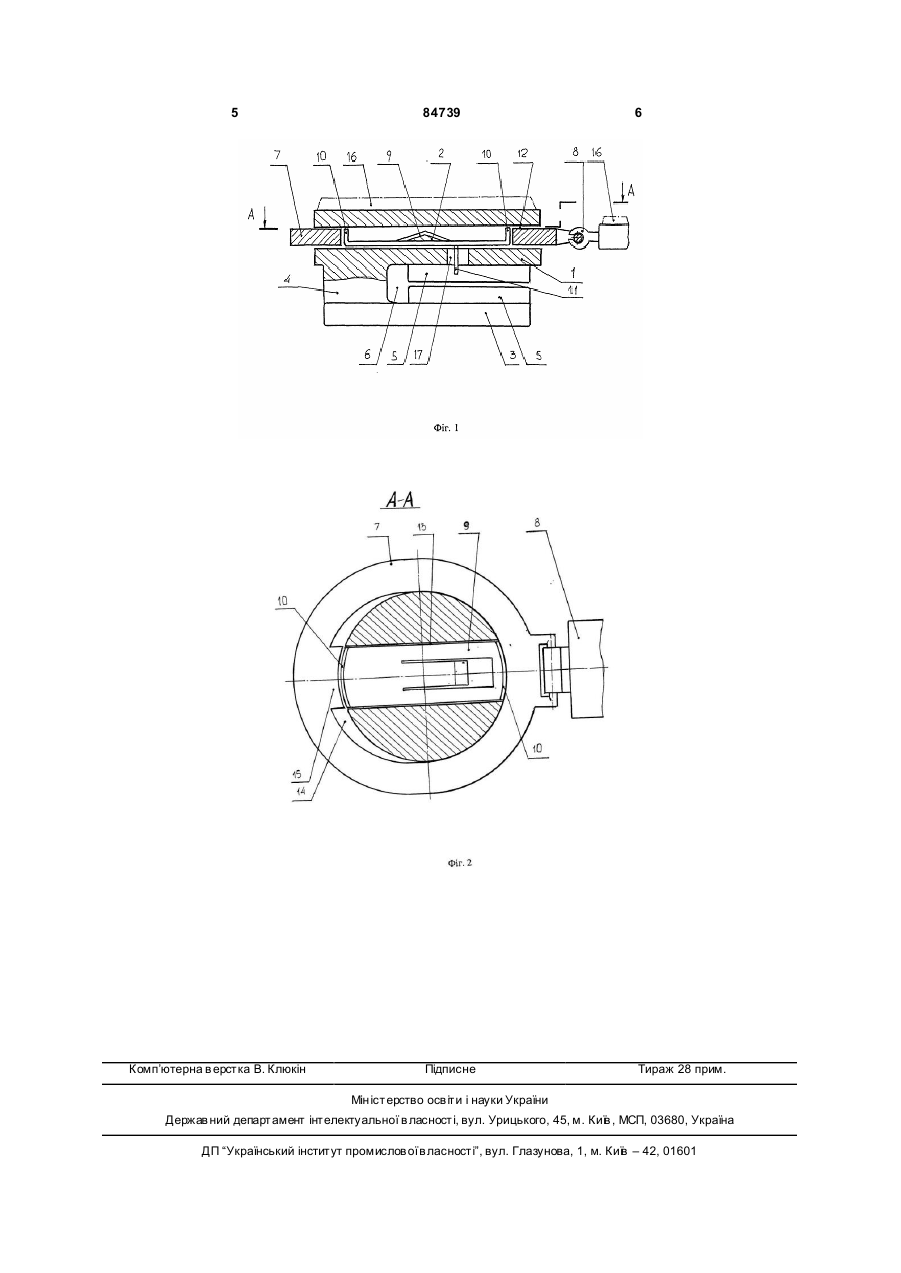

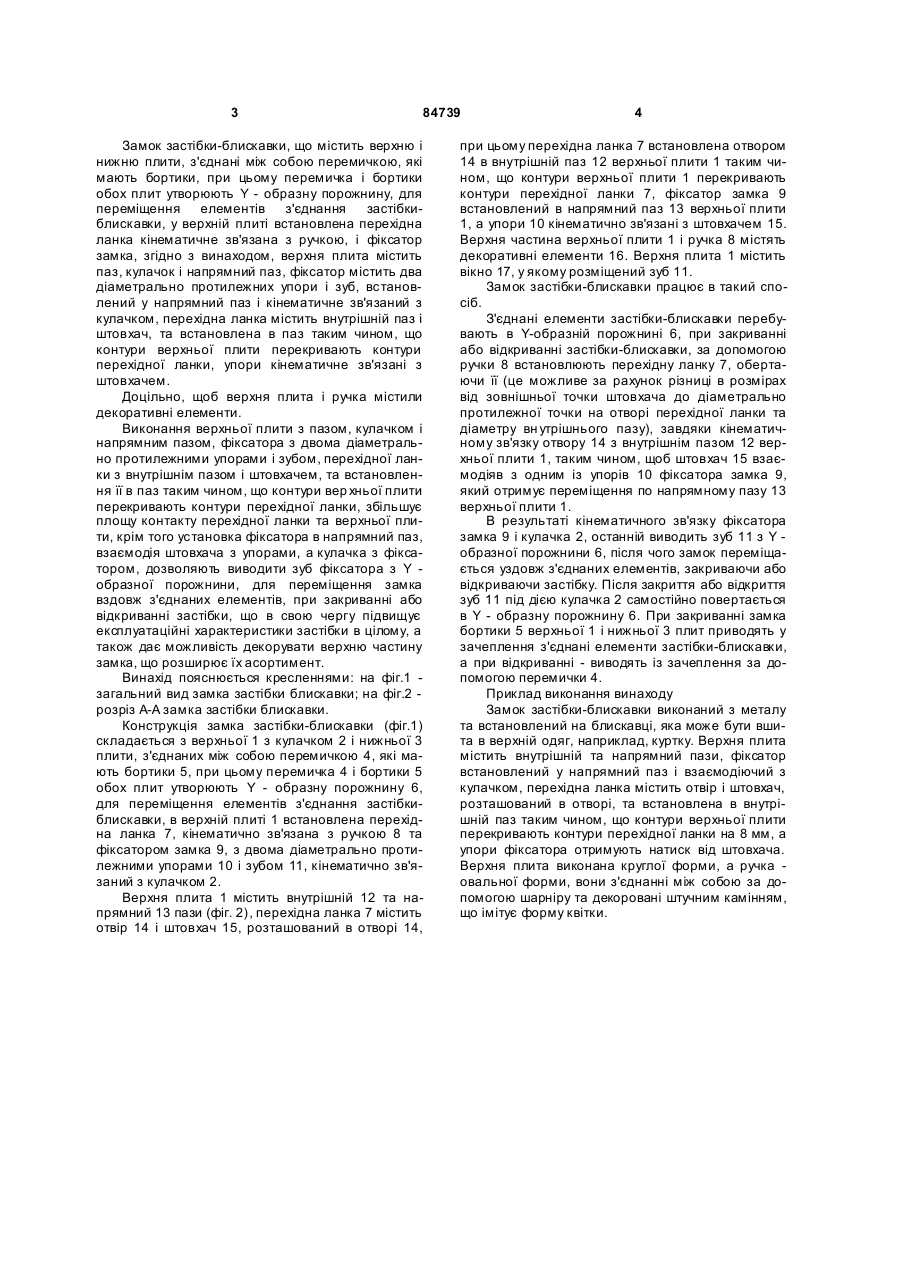

1. Замок застібки-блискавки, що містить верхню плиту, закріплену на нижній за допомогою пе 3 84739 Замок застібки-блискавки, що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y - образну порожнину, для переміщення елементів з'єднання застібкиблискавки, у верхній плиті встановлена перехідна ланка кінематичне зв'язана з ручкою, і фіксатор замка, згідно з винаходом, верхня плита містить паз, кулачок і напрямний паз, фіксатор містить два діаметрально протилежних упори і зуб, встановлений у напрямний паз і кінематичне зв'язаний з кулачком, перехідна ланка містить внутрішній паз і штовхач, та встановлена в паз таким чином, що контури верхньої плити перекривають контури перехідної ланки, упори кінематичне зв'язані з штовхачем. Доцільно, щоб верхня плита і ручка містили декоративні елементи. Виконання верхньої плити з пазом, кулачком і напрямним пазом, фіксатора з двома діаметрально протилежними упорами і зубом, перехідної ланки з внутрішнім пазом і штовхачем, та встановлення її в паз таким чином, що контури вер хньої плити перекривають контури перехідної ланки, збільшує площу контакту перехідної ланки та верхньої плити, крім того установка фіксатора в напрямний паз, взаємодія штовхача з упорами, а кулачка з фіксатором, дозволяють виводити зуб фіксатора з Y образної порожнини, для переміщення замка вздовж з'єднаних елементів, при закриванні або відкриванні застібки, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Винахід пояснюється кресленнями: на фіг.1 загальний вид замка застібки блискавки; на фіг.2 розріз А-А замка застібки блискавки. Конструкція замка застібки-блискавки (фіг.1) складається з верхньої 1 з кулачком 2 і нижньої 3 плити, з'єднаних між собою перемичкою 4, які мають бортики 5, при цьому перемичка 4 і бортики 5 обох плит утворюють Y - образну порожнину 6, для переміщення елементів з'єднання застібкиблискавки, в верхній плиті 1 встановлена перехідна ланка 7, кінематично зв'язана з ручкою 8 та фіксатором замка 9, з двома діаметрально протилежними упорами 10 і зубом 11, кінематично зв'язаний з кулачком 2. Верхня плита 1 містить внутрішній 12 та напрямний 13 пази (фіг. 2), перехідна ланка 7 містить отвір 14 і штовхач 15, розташований в отворі 14, 4 при цьому перехідна ланка 7 встановлена отвором 14 в внутрішній паз 12 верхньої плити 1 таким чином, що контури верхньої плити 1 перекривають контури перехідної ланки 7, фіксатор замка 9 встановлений в напрямний паз 13 верхньої плити 1, а упори 10 кінематично зв'язані з штовхачем 15. Верхня частина верхньої плити 1 і ручка 8 містять декоративні елементи 16. Верхня плита 1 містить вікно 17, у якому розміщений зуб 11. Замок застібки-блискавки працює в такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y-образній порожнині 6, при закриванні або відкриванні застібки-блискавки, за допомогою ручки 8 встановлюють перехідну ланку 7, обертаючи її (це можливе за рахунок різниці в розмірах від зовнішньої точки штовхача до діаметрально протилежної точки на отворі перехідної ланки та діаметру вн утрішнього пазу), завдяки кінематичному зв'язку отвору 14 з внутрішнім пазом 12 верхньої плити 1, таким чином, щоб штовхач 15 взаємодіяв з одним із упорів 10 фіксатора замка 9, який отримує переміщення по напрямному пазу 13 верхньої плити 1. В результаті кінематичного зв'язку фіксатора замка 9 і кулачка 2, останній виводить зуб 11 з Y образної порожнини 6, після чого замок переміщається уздовж з'єднаних елементів, закриваючи або відкриваючи застібку. Після закриття або відкриття зуб 11 під дією кулачка 2 самостійно повертається в Y - образну порожнину 6. При закриванні замка бортики 5 верхньої 1 і нижньої 3 плит приводять у зачеплення з'єднані елементи застібки-блискавки, а при відкриванні - виводять із зачеплення за допомогою перемички 4. Приклад виконання винаходу Замок застібки-блискавки виконаний з металу та встановлений на блискавці, яка може бути вшита в верхній одяг, наприклад, куртку. Верхня плита містить внутрішній та напрямний пази, фіксатор встановлений у напрямний паз і взаємодіючий з кулачком, перехідна ланка містить отвір і штовхач, розташований в отворі, та встановлена в внутрішній паз таким чином, що контури верхньої плити перекривають контури перехідної ланки на 8 мм, а упори фіксатора отримують натиск від штовхача. Верхня плита виконана круглої форми, а ручка овальної форми, вони з'єднанні між собою за допомогою шарніру та декоровані штучним камінням, що імітує форму квітки. 5 Комп’ютерна в ерстка В. Клюкін 84739 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
