Регулярна насадка для тепло- та масообмінних апаратів
Номер патенту: 45144
Опубліковано: 26.10.2009
Автори: Яровий Максим Миколайович, Вознюк Тарас Анатолійович, Полторацька Надія Володимирівна
Формула / Реферат
1. Регулярна насадка для тепло- та масообмінних апаратів, яка містить зібрані в пакети гофровані листи, що встановлені вертикально та паралельно один одному, причому гофри виконані з нахилом до горизонту, нахил сусідніх листів спрямований в протилежні сторони, а виступаючі частини гофрів торкаються одна одної, а також сепараційні блоки, яка відрізняється тим, що в гофрованих листах виконані наскрізні отвори.
2. Регулярна насадка для тепло- та масообмінних апаратів за п. 1, яка відрізняється тим, що сепараційні блоки виконані у вигляді закручених у багатозахідну спіраль дротів, між якими закріплені шари металевої щітки, і розташовані в верхній та нижній частинах пакетів.
Текст

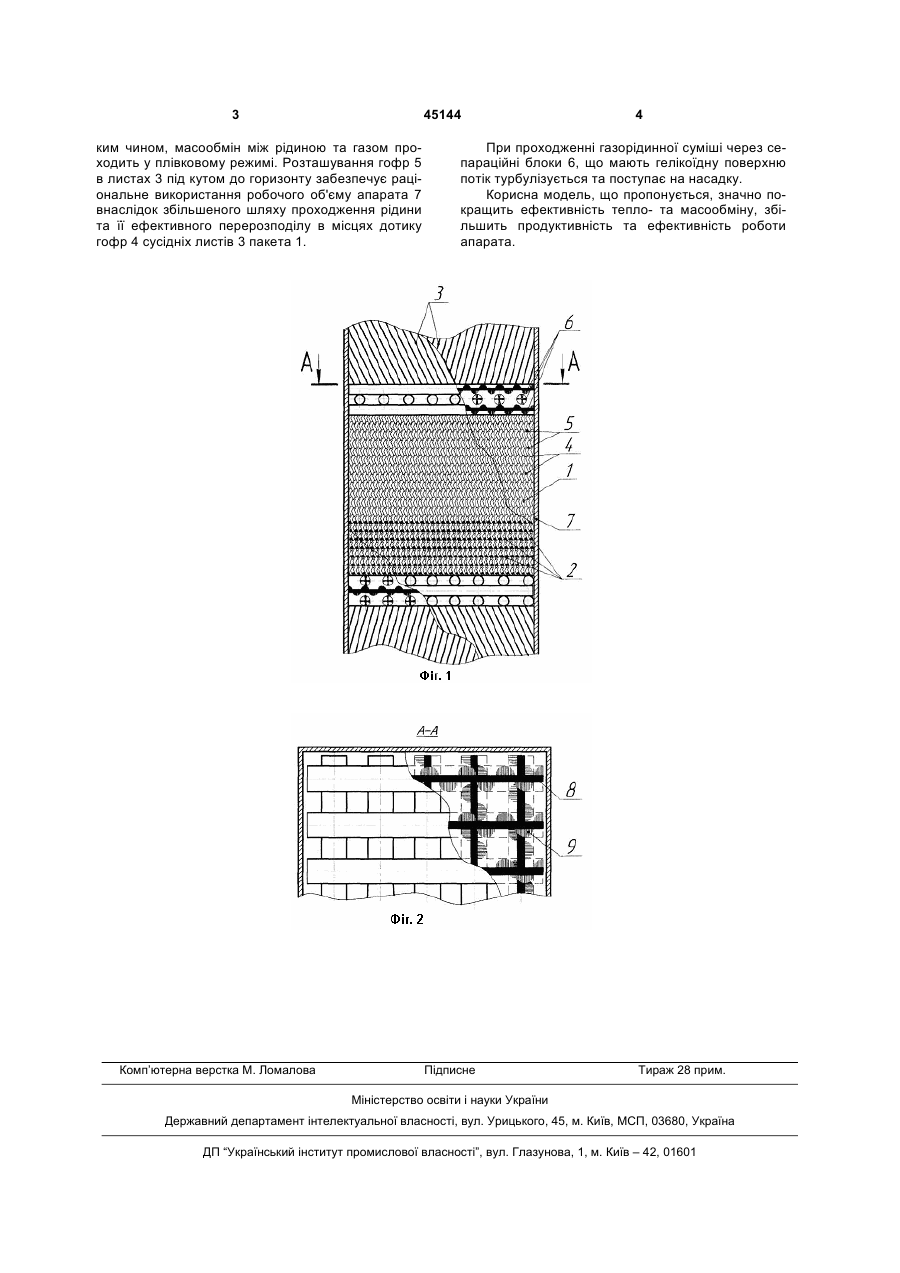

1. Регулярна насадка для тепло- та масообмінних апаратів, яка містить зібрані в пакети гофровані листи, що встановлені вертикально та па 3 45144 ким чином, масообмін між рідиною та газом проходить у плівковому режимі. Розташування гофр 5 в листах 3 під кутом до горизонту забезпечує раціональне використання робочого об'єму апарата 7 внаслідок збільшеного шляху проходження рідини та її ефективного перерозподілу в місцях дотику гофр 4 сусідніх листів 3 пакета 1. Комп’ютерна верстка М. Ломалова 4 При проходженні газорідинної суміші через сепараційні блоки 6, що мають гелікоїдну поверхню потік турбулізується та поступає на насадку. Корисна модель, що пропонується, значно покращить ефективність тепло- та масообміну, збільшить продуктивність та ефективність роботи апарата. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRegular packing for heat- and mass-exchange apparatuses
Автори англійськоюYarovyi Maksym Mykolaiovych, Poltoratska Nadia Volodymyrivna, Vozniuk Taras Anatoliiovych
Назва патенту російськоюРегулярная насадка для тепло- и массообменных аппаратов
Автори російськоюЯровой Максим Николаевич, Полторацкая Надежда Владимировна, Вознюк Тарас Анатольевич
МПК / Мітки
МПК: B01J 19/32
Мітки: регулярна, тепло, насадка, масообмінних, апаратів
