Апарат для культивування клітин
Формула / Реферат
Апарат для культивування клітин, що містить вертикально встановлений циліндричний корпус з дном із немагнітного матеріалу та технологічними патрубками і розміщений на дні кoрпусу, виконаний з магнітного матеріалу диск з центральним стрижнем на одній стороні і перемішуючим стрижнем на іншій стороні, а також привод диска у формі рівномірно розташованих по колу під дном корпусу електромагнітів, що послідовно підключені до джерела живлення, який відрізняється тим, що перемішуючий стрижень виконано у вигляді трубки, нижній торець якої розташовано з зазором відносно диска.
Текст

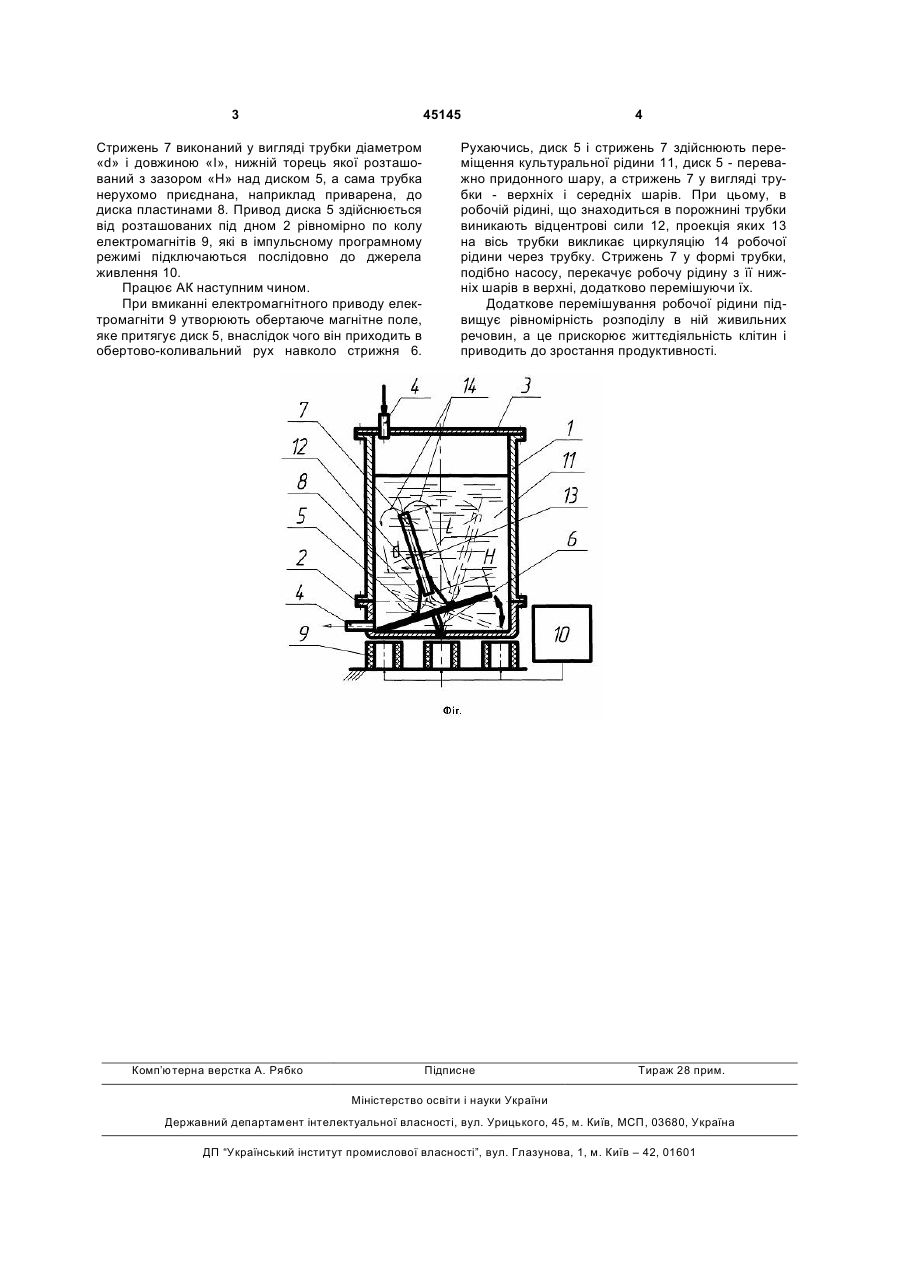

Апарат для культивування клітин, що містить вертикально встановлений циліндричний корпус з дном із немагнітного матеріалу та технологічними 3 45145 Стрижень 7 виконаний у вигляді трубки діаметром «d» і довжиною «І», нижній торець якої розташований з зазором «Н» над диском 5, а сама трубка нерухомо приєднана, наприклад приварена, до диска пластинами 8. Привод диска 5 здійснюється від розташованих під дном 2 рівномірно по колу електромагнітів 9, які в імпульсному програмному режимі підключаються послідовно до джерела живлення 10. Працює АК наступним чином. При вмиканні електромагнітного приводу електромагніти 9 утворюють обертаюче магнітне поле, яке притягує диск 5, внаслідок чого він приходить в обертово-коливальний рух навколо стрижня 6. Комп’ютерна верстка А. Рябко 4 Рухаючись, диск 5 і стрижень 7 здійснюють переміщення культуральної рідини 11, диск 5 - переважно придонного шару, а стрижень 7 у вигляді трубки - верхніх і середніх шарів. При цьому, в робочій рідині, що знаходиться в порожнині трубки виникають відцентрові сили 12, проекція яких 13 на вісь трубки викликає циркуляцію 14 робочої рідини через трубку. Стрижень 7 у формі трубки, подібно насосу, перекачує робочу рідину з її нижніх шарів в верхні, додатково перемішуючи їх. Додаткове перемішування робочої рідини підвищує рівномірність розподілу в ній живильних речовин, а це прискорює життєдіяльність клітин і приводить до зростання продуктивності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for cultivation of cells
Автори англійськоюTryvailo Mykhailo Semenovych
Назва патенту російськоюАппарат для культивирования клеток
Автори російськоюТрывайло Михаил Семенович
МПК / Мітки
МПК: C12M 3/00
Мітки: культивування, апарат, клітин
