Формула / Реферат

1.Герконовий давач переміщення об'єктів, що  включає постійний магніт і геркон з контакт-деталями, який відрізняється тим, що оснащений регулятором положення постійного магніту, при цьому геркон і постійний магніт укладені в загальний немагнітний корпус, у якому постійний магніт установлений з можливістю переміщення.

2. Герконовий давач за п. 1, який відрізняється тим, що постійний магніт виконаний стрижневим і має подовжню намагніченість.

3. Герконовий давач за п. 1, який відрізняється тим, що контакт-деталі геркона розміщені в магнітному полі з величиною напруженості, яка дорівнює величині напруженості спрацьовування контакт-деталей геркона.

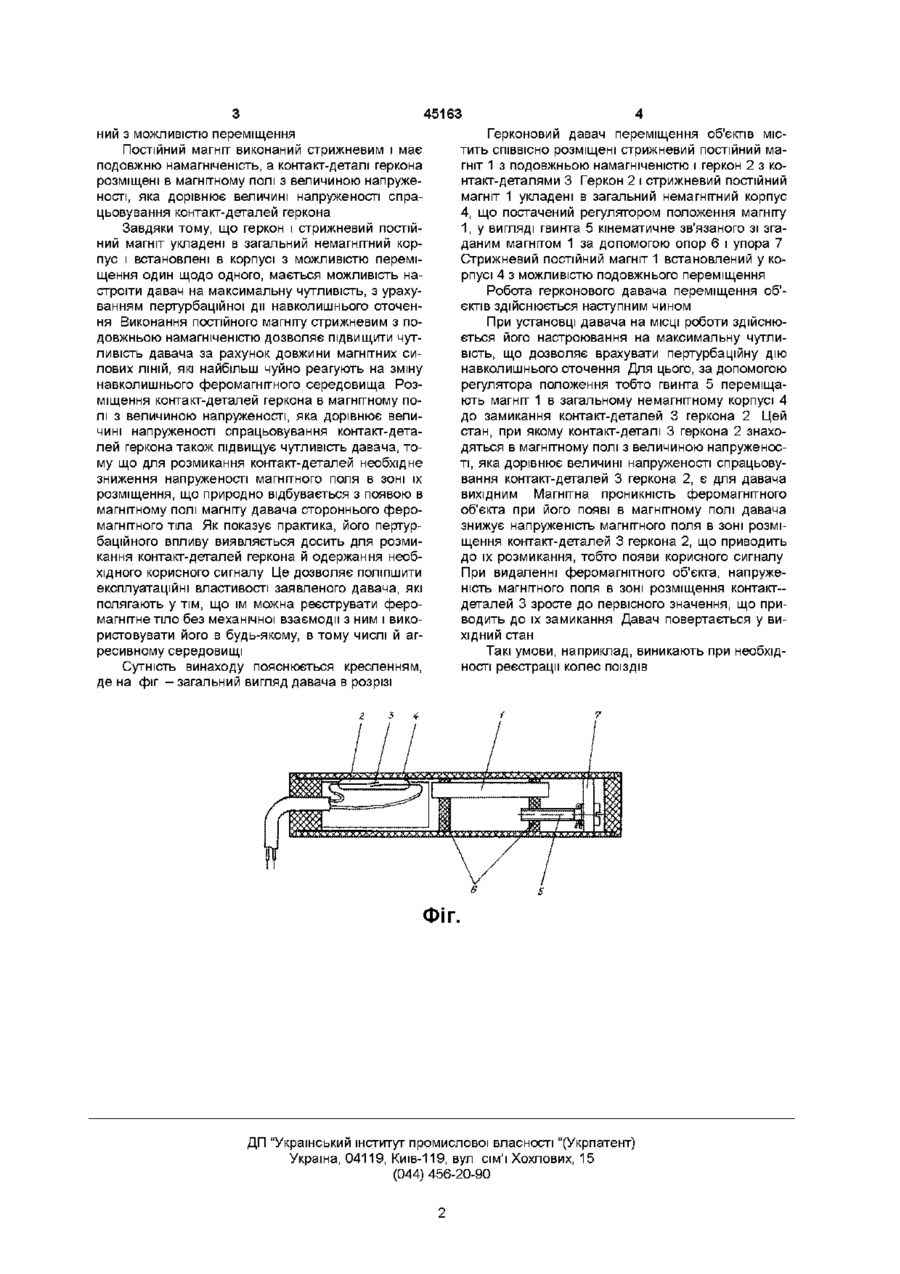

Текст

1 Герконовий давач переміщення об'єктів, що включає постійний магніт і геркон з контакт-деталями, який відрізняється тим, що оснащений ре гулятором положення постійного магнггу, при цьому геркон і постійний магніт укладені в загальний немагнггний корпус, у якому постійний магніт установлений з можливістю переміщення 2 Герконовий давач за п 1, який відрізняється тим, що постійний магніт виконаний стрижневим і має подовжню намагніченість 3 Герконовий давач за п 1, який відрізняється тим, що контакт-деталі геркона розміщені в магнггному полі з величиною напруженості, яка дорівнює величині напруженості спрацьовування контактдеталей геркона Винахід відноситься до електротехніки і може бути використаний в автоматиці, у системах регулювання і керування для контролю переміщення об'єктів Відомий герконовий давач переміщення об'єктів включає стрижневий постійний магніт з подовжньою намагніченістю і геркон з контакт-деталями [див патент Роси №203295501, МПК 6 Н 01Н 36/00, 1995] У давачу контакт-деталі розміщені поза зоною дії робочого магнггного поля постійного магніту давача, що шунтується магнггом'якою деталлю Спрацьовування герконового давача відбувається при зміщені магнггом'якої деталі щодо полюсів магнггів, за допомогою якої відбувається механічна взаємодія реєструємого об'єкта з давачем На відміну від заявленого, приведений давач містить рухливий елемент із магнггом'якого матеріалу, зміщенням якого приводять до дії давач Обов'язковою умовою роботи давача є механічна взаємодія реєструємого об'єкта з рухливою магнітом'якою деталлю Ця умова погіршує експлуатаційні властивості тим, що виключає застосування давача там, де механічний зв'язок з реєструємим об'єктом практично неможливо здійснити Найбільш близьким за технічною сутністю і прийнятим за прототип є магнггоуправляємий комутаційний пристрій по а с СРСР №1737551, МПК 5 Н 01Н 51/28, 1992, ВЗК, №20, який містить стрижневий постійний магніт з подовжньою намагніче ністю і геркон з контакт-деталями На відміну від заявленого, у приведеному пристрої контакт-деталі геркона розміщені поза робочою зоною магнітного поля магнггу Таке розміщення значно знижує його чутливість і вимагає проходження реєструємого об'єкта безпосередньо в зазорі між магнггом і герконом тому, що тільки таким способом можна підвищити напруженість магнітного поля в зоні контакт-деталей до необхідного рівня їхнього спрацьовування Загальним недоліком приведених давачів є їх низькі експлуатаційні властивості Наприклад, ці давачи не можна використовувати в умовах, у яких складно здійснити зв'язок між елементами давача і реєструємим об'єктом, і де навколишня обстановка містить феромагнітні тіла, що впливають на настроювання давача Наприклад, такі умови виникають при необхідності реєстрації колес поїздів В основу винаходу поставлена задача, удосконалити герконовий давач, шляхом забезпечення нового взаємозв'язку між елементами конструкції, підвищити чутливість давача і, за рахунок цього поліпшити його експлуатаційні властивості Задача вирішена тим, що герконовий давач переміщення об'єктів, який включає постійний магніт з подовжньою намагніченістю і геркон з контакт-деталями, згідно винаходу, постачений регулятором положення постійного магнггу, при цьому геркон і постійний магніт укладені в загальний немагнггний корпус, у якому постійний магніт установле СО (О Ю 45163 ний з можливістю переміщення Постійний магніт виконаний стрижневим і має подовжню намагніченість, а контакт-деталі геркона розміщені в магнггному полі з величиною напруженості, яка дорівнює величині напруженості спрацьовування контакт-дета л ей геркона Завдяки тому, що геркон і стрижневий постійний магніт укладені в загальний немагнітний корпус і встановлені в корпусі з можливістю переміщення один щодо одного, мається можливість настроїти давач на максимальну чутливість, з урахуванням пертурбаційної дії навколишнього оточення Виконання постійного магнгту стрижневим з подовжньою намагніченістю дозволяє підвищити чутливість давача за рахунок довжини магнггних силових ЛІНІЙ, які найбільш чуйно реагують на зміну навколишнього феромагнггного середовища Розміщення контакт-деталей геркона в магнггному полі з величиною напруженості, яка дорівнює величині напруженості спрацьовування контакт-деталей геркона також підвищує чутливість давача, тому що для розмикання контакт-деталей необхідне зниження напруженості магнітного поля в зоні їх розміщення, що природно відбувається з появою в магнітному полі магнгту давача стороннього феромагнітного тіла Як показує практика, його пертурбаційного впливу виявляється досить для розмикання контакт-дета л ей геркона й одержання необхідного корисного сигналу Це дозволяє поліпшити експлуатаційні властивості заявленого давача, які полягають у тім, що їм можна реєструвати феромагнітне тіло без механічної взаємодії з ним і використовувати його в будь-якому, в тому числі й агресивному середовищі Герконовий давач переміщення об'єктів містить СПІВВІСНО розміщені стрижневий постійний магніт 1 з подовжньою намагніченістю і геркон 2 з контакт-деталями 3 Геркон 2 і стрижневий постійний магніт 1 укладені в загальний немагнггний корпус 4, що постачений регулятором положення магнгту 1, у вигляді гвинта 5 кінематичне зв'язаного зі згаданим магнггом 1 за допомогою опор 6 і упора 7 Стрижневий постійний магніт 1 встановлений у корпусі 4 з можливістю подовжнього переміщення Робота герконового давача переміщення об'єктів здійснюється наступним чином При установці давача на МІСЦІ роботи здійснюється його настроювання на максимальну чутливість, що дозволяє врахувати пертурбаційну дію навколишнього оточення Для цього, за допомогою регулятора положення тобто гвинта 5 переміщають магніт 1 в загальному немагнггному корпусі 4 до замикання контакт-деталей 3 геркона 2 Цей стан, при якому контакт-деталі 3 геркона 2 знаходяться в магнітному полі з величиною напруженості, яка дорівнює величині напруженості спрацьовування контакт-дета л ей 3 геркона 2, є для давача вихідним Магнггна проникність феромагнггного об'єкта при його появі в магнггному полі давача знижує напруженість магнггного поля в зоні розміщення контакт-дета л ей 3 геркона 2, що приводить до їх розмикання, тобто появи корисного сигналу При видаленні феромагнітного об'єкта, напруженість магнггного поля в зоні розміщення контактдеталей 3 зросте до первісного значення, що приводить до їх замикання Давач повертається у вихідний стан Такі умови, наприклад, виникають при необхідності реєстрації колес поїздів Сутність винаходу пояснюється кресленням, де на фіг - загальний вигляд давача в розрізі ФІГ. ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90

Дивитися

Додаткова інформація

Автори англійською

Marinichenko Oleksandr Oleksandrovych, Spitsyn Vasyl Oleksandrovych

Автори російською

Мариниченко Александр Александрович, Спицин Василий Александрович

МПК / Мітки

МПК: H01H 36/00

Мітки: герконовий, переміщення, об'єктів, давач
