Осьова мішалка і перемішуючий вузол

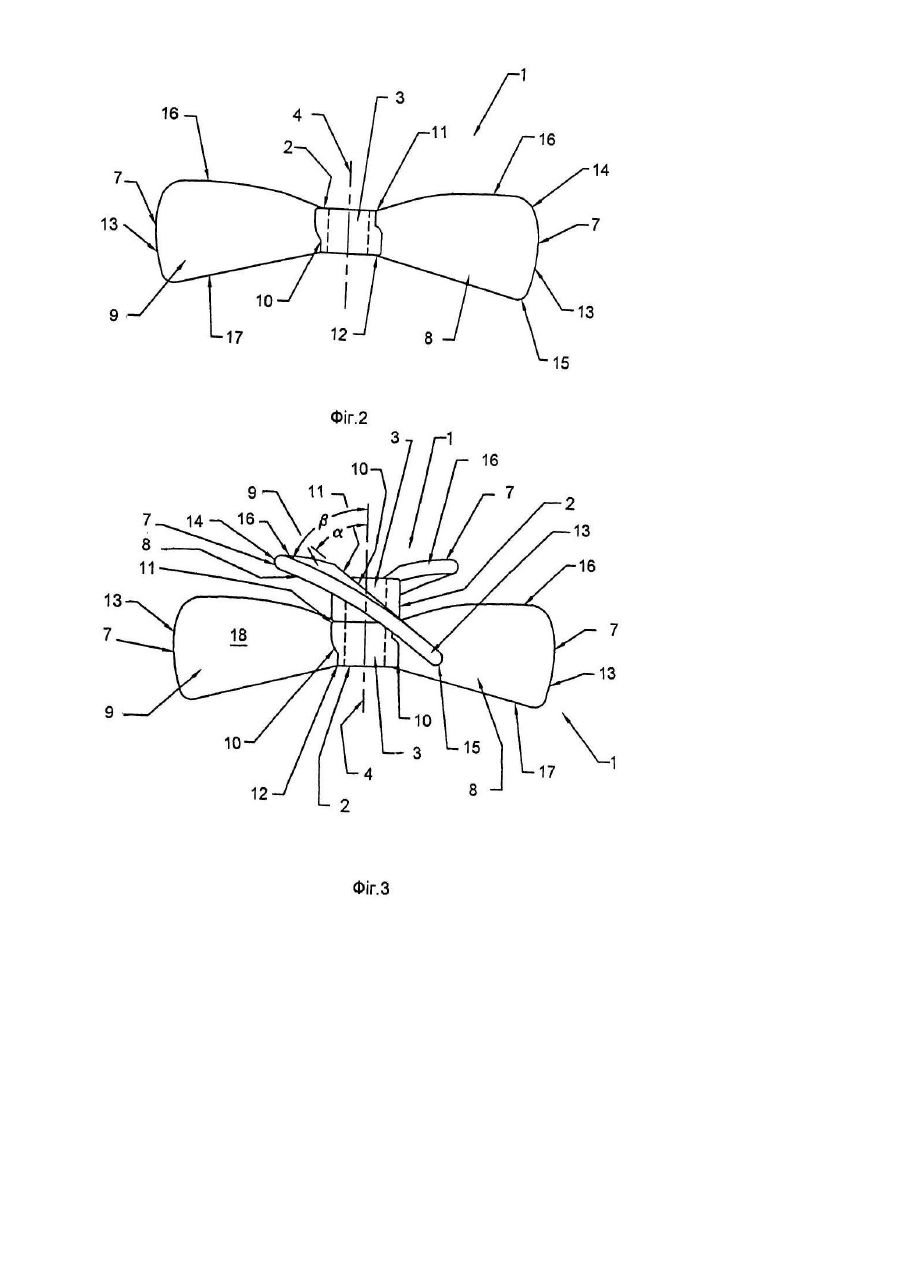

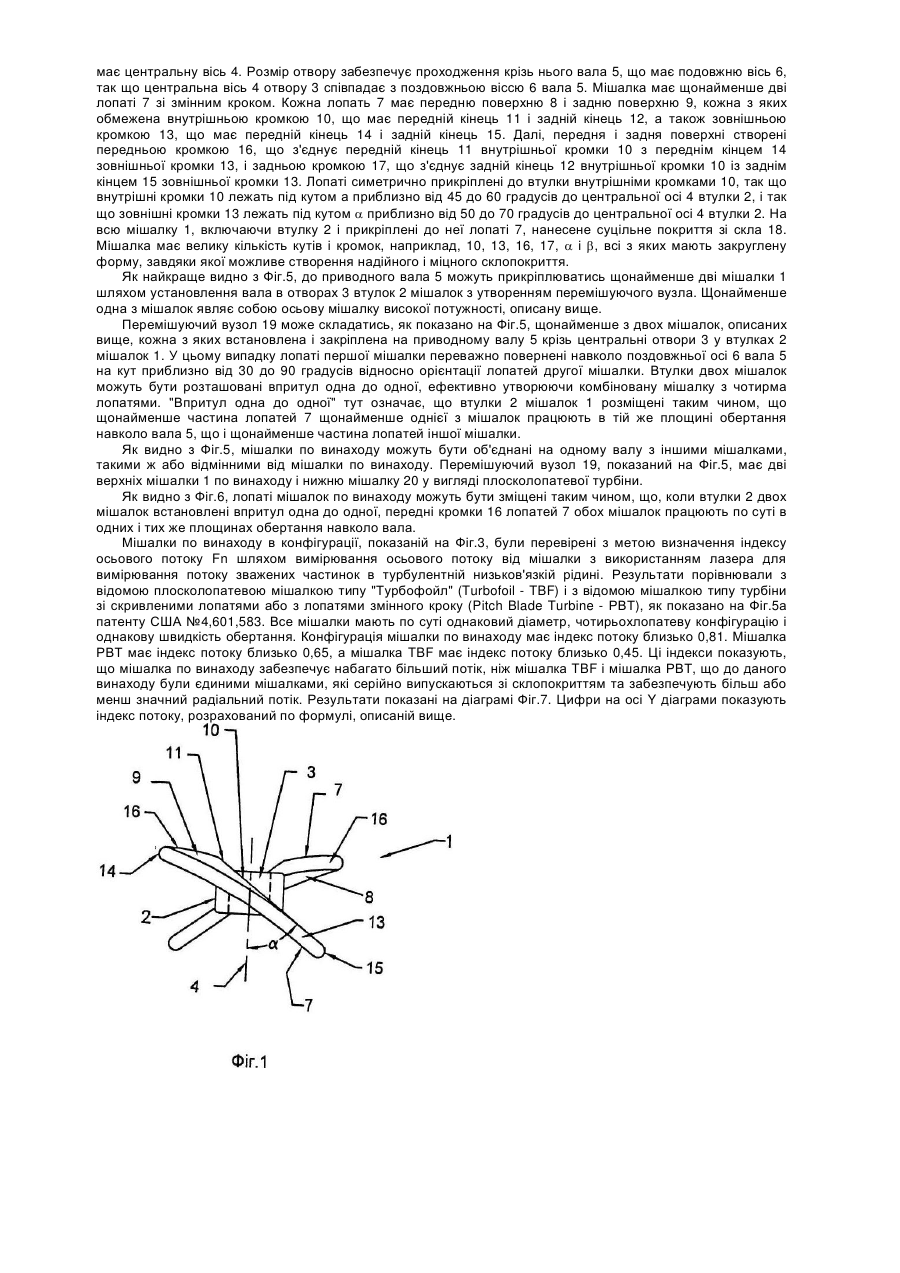

1. Осьова мішалка зі скляним покриттям, яка має втулку з центральним отвором, що має центральну вісь, при цьому отвір має такий розмір, що забезпечено проходження привідного вала, що має поздовжню вісь, так що центральна вісь центрального отвору співпадає з поздовжньою віссю вала, при цьому мішалка має множину кутів і кромок закругленої форми і щонайменше дві лопаті із змінним кроком, в яких кожна лопать має передню і задню поверхні, кожна з яких утворена внутрішньою кромкою, що має передній кінець і задній кінець, зовнішньою кромкою, що має передній кінець і задній кінець, передньою кромкою, що з'єднує передній кінець внутрішньої кромки з переднім кінцем зовнішньої кромки, і задньою кромкою, що з'єднує задній кінець внутрішньої кромки із заднім кінцем зовнішньої кромки, а на втулку, і прикріплені до неї лопаті, нанесено суцільне покриття зі скла, яка відрізняється тим, що зовнішня кромка кожної лопаті приблизно в 1,5-2,5 рази довша за внутрішню кромку, а лопаті симетрично прикріплені до втулки своїми внутрішніми кромками, так що їх внутрішні кромки розташовані під кутом приблизно від 45 до 60 градусів до центральної осі втулки, а їх зовнішні кромки лежать під кутом приблизно від 50 до 70 градусів до центральної осі втулки за умови, що кут між внутрішніми кромками і центральною віссю втулки приблизно на 6-12 градусів менший ніж кут між зовнішніми кромками і центральною віссю втулки.

2. Мішалка за п. 1, яка відрізняється тим, що кут між внутрішніми кромками і центральною віссю втулки приблизно на 7-9 градусів менший ніж кут між зовнішніми кромками і центральною віссю втулки.

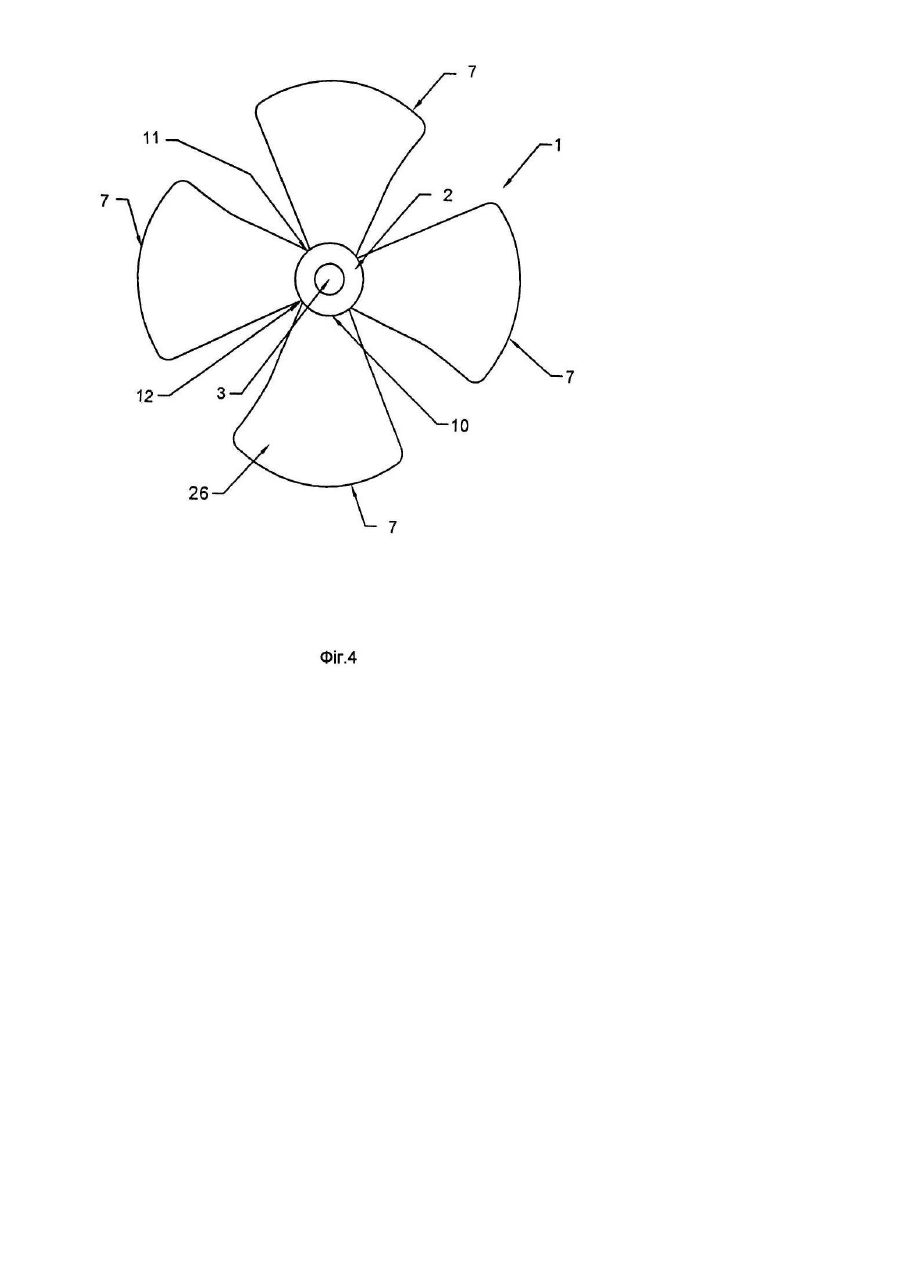

3. Мішалка за п. 1, яка відрізняється тим, що дві лопаті прикріплені до згаданої втулки одна навпроти одної.

4. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом зварювання.

5. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом кування спільно зі втулкою.

6. Мішалка за п. 1, яка відрізняється тим, що лопаті прикріплені до втулки шляхом відливання спільно зі втулкою.

7. Мішалка за п. 2, яка відрізняється тим, що мішалка виконана із сталі зі скляним покриттям.

8. Мішалка за п. 7, яка відрізняється тим, що сталь являє собою нержавіючу сталь.

9. Перемішуючий вузол, що має привідний вал з поздовжньою віссю і  щонайменше одною осьовою мішалкою, яка має втулку з центральним отвором, який має центральну вісь, при цьому мішалка має множину кутів і кромок закругленої форми і щонайменше дві лопаті із змінним кроком, в яких кожна лопать має передню і задню поверхні, кожна з яких утворена внутрішньою кромкою, що має передній кінець і задній кінець, зовнішньою кромкою, що має передній кінець і задній кінець, передньою кромкою, що з'єднує передній кінець внутрішньої кромки з переднім кінцем зовнішньої кромки, і задньою кромкою, що з'єднує задній кінець внутрішньої кромки із заднім кінцем зовнішньої кромки, і мішалка через отвір у втулці прикріплена до привідного вала так, що центральна вісь центрального отвору співпадає з поздовжньою віссю привідного вала, а на втулку і прикріплені до неї лопаті нанесено суцільне покриття зі скла, який відрізняється тим, що зовнішня кромка кожної лопаті приблизно в 1,5-2,5 рази довше внутрішньої кромки, а лопаті симетрично прикріплені до втулки своїми внутрішніми кромками, так що їх внутрішні кромки розташовані під кутом приблизно від 45 до 60 градусів до центральної осі втулки, а їх зовнішні кромки лежать під кутом приблизно від 50 до 70 градусів до центральної осі втулки за умови, що кут між внутрішніми кромками і центральною віссю втулки приблизно на 6-12 градусів менший ніж кут між зовнішніми кромками і центральною віссю втулки.

10. Перемішуючий вузол за п. 9, який відрізняється тим, що кут між внутрішніми кромками і центральною віссю втулки приблизно на 7-9 градусів менший ніж кут між зовнішніми кромками і центральною віссю втулки.

11. Перемішуючий вузол за п. 10, який відрізняється тим, що мішалка прикріплена до вала шляхом фрикційної посадки.

12. Перемішуючий вузол за п. 10, який відрізняється тим, що привідний вал виконаний із сталі зі скляним покриттям.

13. Перемішуючий вузол за п. 11, який відрізняється тим, що привідний вал виконаний із нержавіючої сталі зі скляним покриттям.

14. Перемішуючий вузол за п. 10, який відрізняється тим, що до вала прикріплена щонайменше друга мішалка, яка має втулку з центральним отвором, через яку ця друга мішалка встановлена на валу.

15. Перемішуючий вузол за п. 14, який відрізняється тим, що друга мішалка подібнапершій мішалці, лопаті першої мішалки повернені навколо поздовжньої осі вала на кут приблизно від 30 до 90 градусів відносно орієнтації лопатей другої мішалки, а втулки першої і другої мішалок розташовані впритул одна до одної.

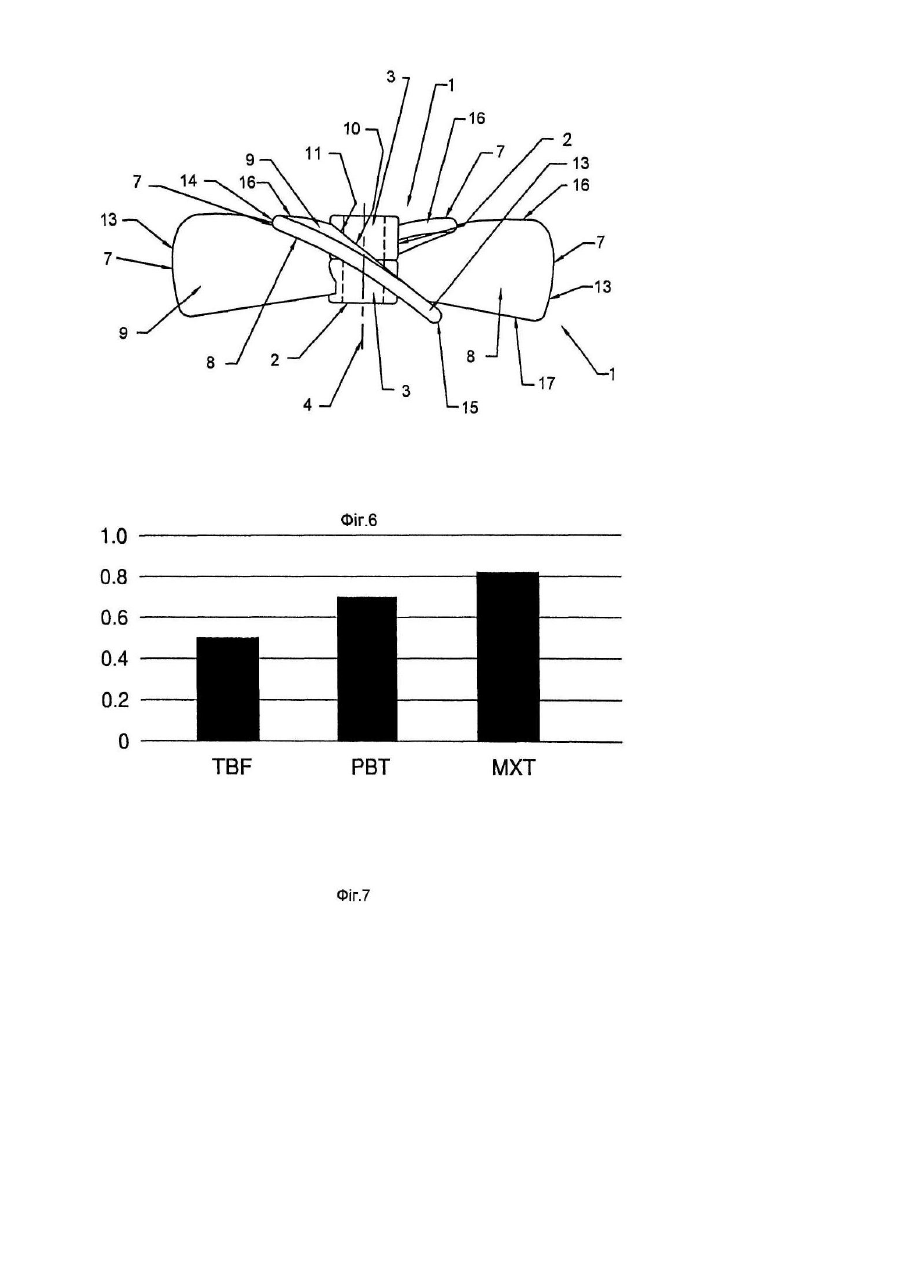

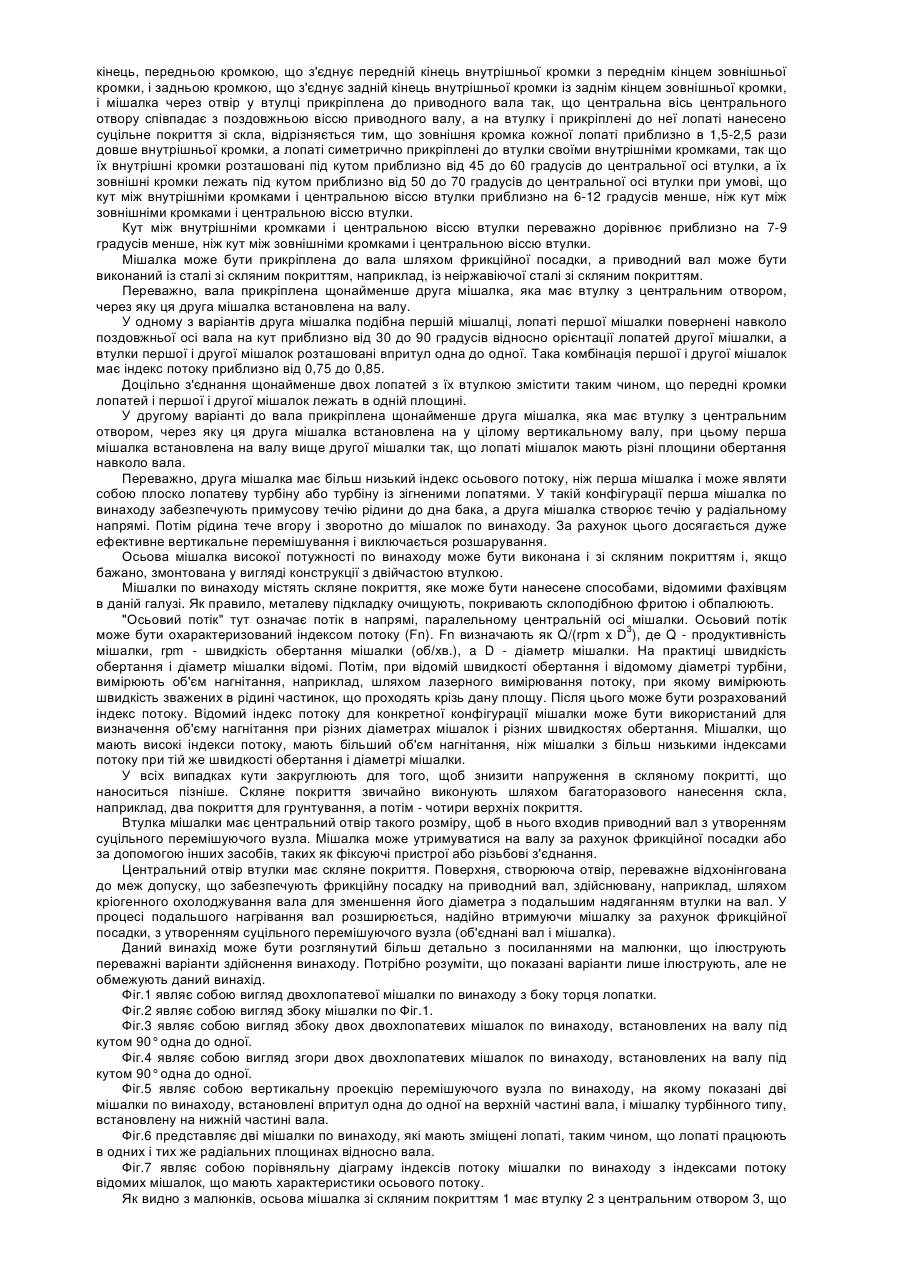

16. Перемішуючий вузол за п. 15, який відрізняється тим, що комбінація першої і другої мішалок має індекс потоку приблизно від 0,75 до 0,85.

17. Перемішуючий вузол за п. 15, який відрізняється тим, що з'єднання щонайменше двох лопатей з їх втулкою зміщені таким чином, що передні кромки лопатей і першої і другої мішалок лежать в одній площині.

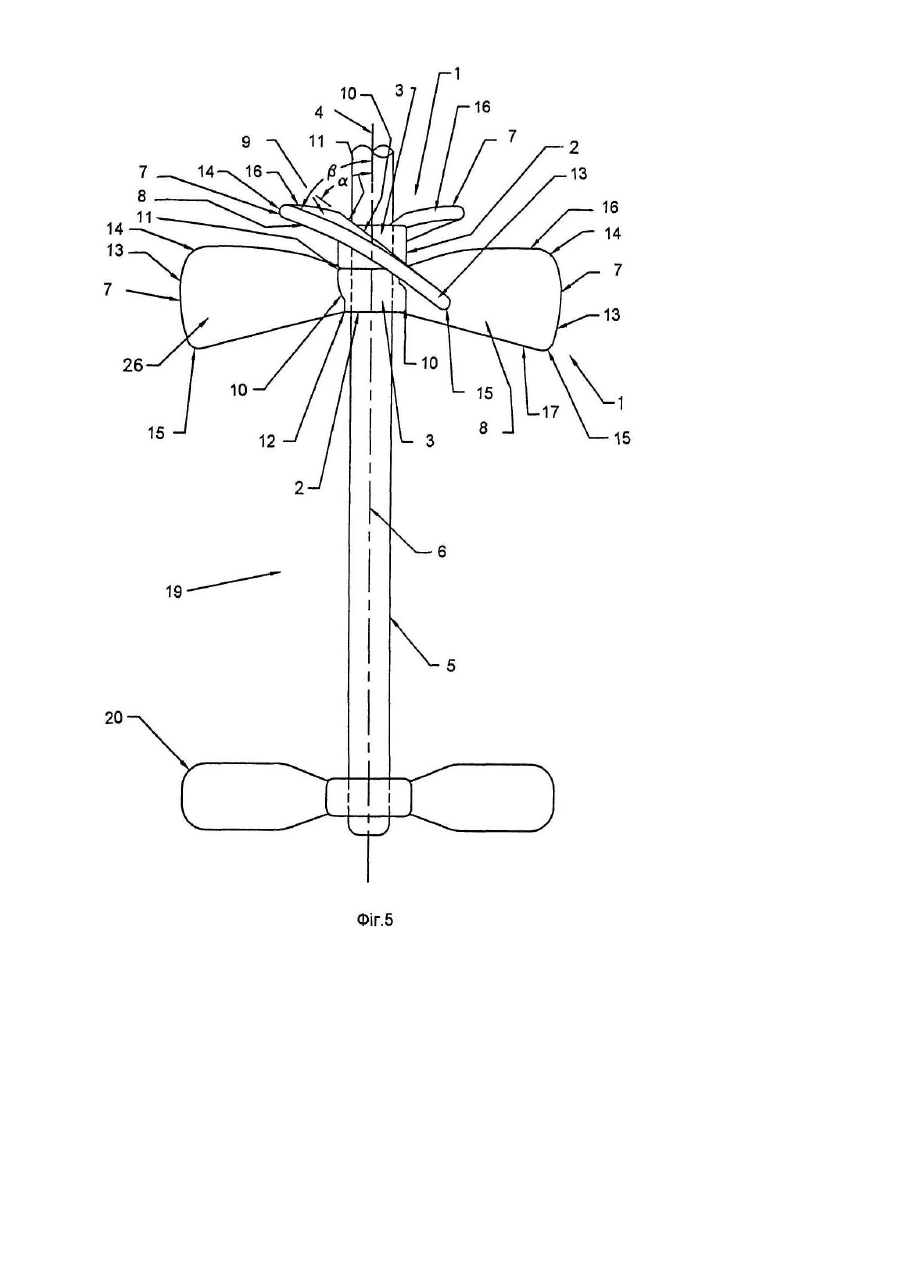

18. Перемішуючий вузол за п. 9, який відрізняється тим, що до вала прикріплена щонайменше друга мішалка, яка має втулку з центральним отвором, через яку ця друга мішалка встановлена на по суті вертикальному валу, при цьому перша мішалка встановлена на валу вище другої мішалки так, що лопаті мішалок мають різні площини обертання навколо вала.

19. Перемішуючий вузол за п. 18, який відрізняється тим, що друга мішалка має більш низький індекс осьового потоку, ніж перша мішалка.

20. Перемішуючий вузол за п. 19, який відрізняється тим, що друга мішалка являє собою плоско лопатеву турбіну.

21. Перемішуючий вузол за п. 18, який відрізняється тим, що друга мішалка являє собою турбіну із зігненими лопатями.
