Пристрій для профілактики тромбоемболії легеневої артерії

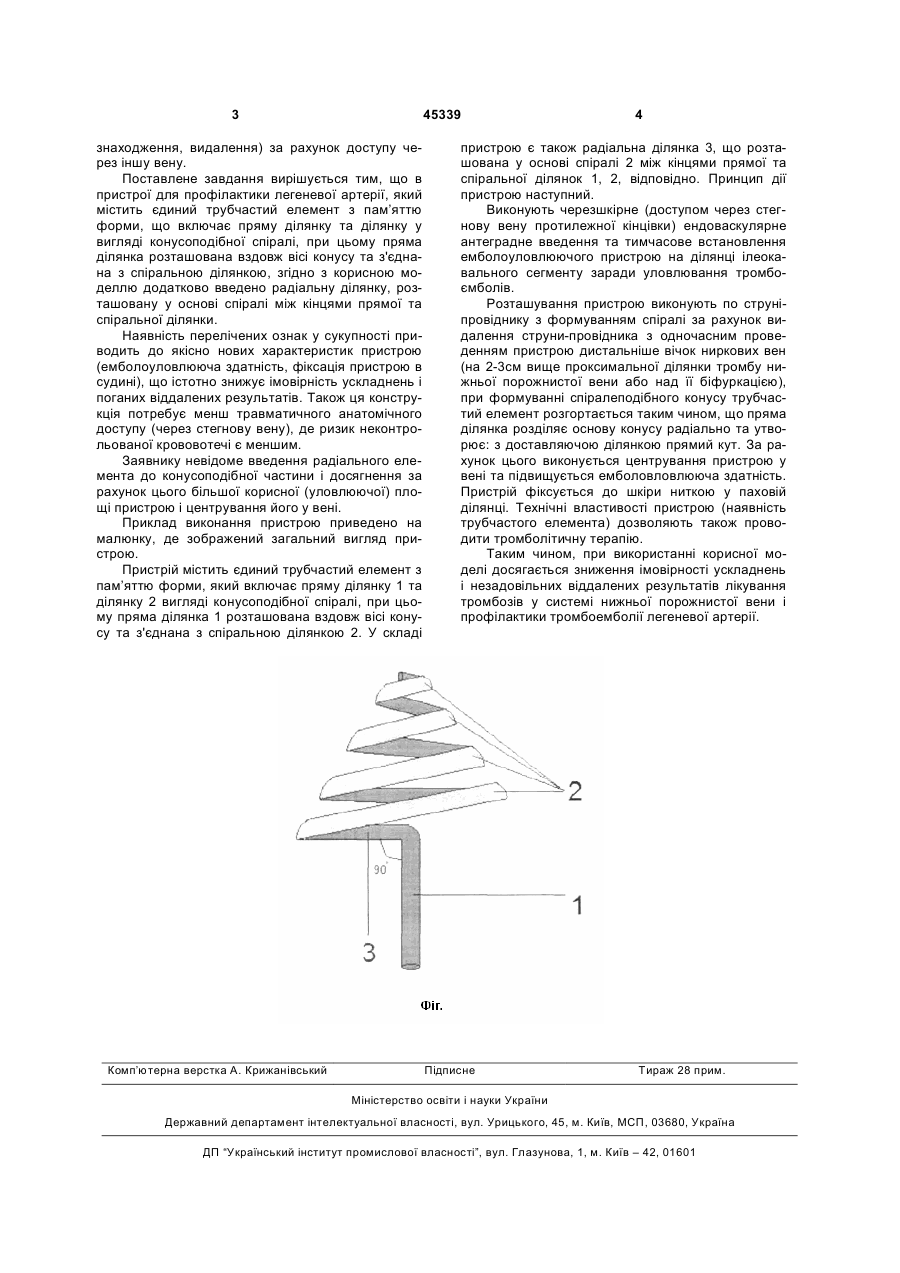

Пристрій для профілактики тромбоемболії легеневої артерії, який містить єдиний трубчастий елемент з пам'яттю форми, що включає пряму ділянку та ділянку у вигляді конусоподібної спіралі, при цьому пряма ділянка розташована вздовж осі конуса та з'єднана з спіральною ділянкою, який відрізняється тим, що додатково введено радіальну ділянку, розташовану у основі спіралі між кінцями прямої та спіральної ділянки. (19) (21) u200904383 (22) 05.05.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, ПРАСОЛ ВІТАЛІЙ ОЛЕКСАНДРОВИЧ, ТРОЯН ВОЛОДИМИР ІВАНОВИЧ, ПУЛЯЄВА ІННА СЕРГІЇВНА, МАРДАНЯН КОСТЯНТИН РУЗВЕЛЬТОВИЧ (73) ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ 3 45339 знаходження, видалення) за рахунок доступу через іншу вену. Поставлене завдання вирішується тим, що в пристрої для профілактики легеневої артерії, який містить єдиний трубчастий елемент з пам’яттю форми, що включає пряму ділянку та ділянку у вигляді конусоподібної спіралі, при цьому пряма ділянка розташована вздовж вісі конусу та з'єднана з спіральною ділянкою, згідно з корисною моделлю додатково введено радіальну ділянку, розташовану у основі спіралі між кінцями прямої та спіральної ділянки. Наявність перелічених ознак у сукупності приводить до якісно нових характеристик пристрою (емболоуловлююча здатність, фіксація пристрою в судині), що істотно знижує імовірність ускладнень і поганих віддалених результатів. Також ця конструкція потребує менш травматичного анатомічного доступу (через стегнову вену), де ризик неконтрольованої крововотечі є меншим. Заявнику невідоме введення радіального елемента до конусоподібної частини і досягнення за рахунок цього більшої корисної (уловлюючої) площі пристрою і центрування його у вені. Приклад виконання пристрою приведено на малюнку, де зображений загальний вигляд пристрою. Пристрій містить єдиний трубчастий елемент з пам’яттю форми, який включає пряму ділянку 1 та ділянку 2 вигляді конусоподібної спіралі, при цьому пряма ділянка 1 розташована вздовж вісі конусу та з'єднана з спіральною ділянкою 2. У складі Комп’ютерна верстка А. Крижанівський 4 пристрою є також радіальна ділянка 3, що розташована у основі спіралі 2 між кінцями прямої та спіральної ділянок 1, 2, відповідно. Принцип дії пристрою наступний. Виконують черезшкірне (доступом через стегнову вену протилежної кінцівки) ендоваскулярне антеградне введення та тимчасове встановлення емболоуловлюючого пристрою на ділянці ілеокавального сегменту заради уловлювання тромбоємболів. Розташування пристрою виконують по струніпровіднику з формуванням спіралі за рахунок видалення струни-провідника з одночасним проведенням пристрою дистальніше вічок ниркових вен (на 2-3см вище проксимальної ділянки тромбу нижньої порожнистої вени або над її біфуркацією), при формуванні спіралеподібного конусу трубчастий елемент розгортається таким чином, що пряма ділянка розділяє основу конусу радіально та утворює: з доставляючою ділянкою прямий кут. За рахунок цього виконується центрування пристрою у вені та підвищується емболовловлююча здатність. Пристрій фіксується до шкіри ниткою у паховій ділянці. Технічні властивості пристрою (наявність трубчастого елемента) дозволяють також проводити тромболітичну терапію. Таким чином, при використанні корисної моделі досягається зниження імовірності ускладнень і незадовільних віддалених результатів лікування тромбозів у системі нижньої порожнистої вени і профілактики тромбоемболії легеневої артерії. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
