Механізм еліпсографа
Номер патенту: 45453
Опубліковано: 10.11.2009
Автори: Амбарцумянц Роберт Вачаганович, Амбарцумянц Карен Робертович
Формула / Реферат
Механізм еліпсографа, який складається з корпусу, ведучого вала, водила, сателіта, нерухомого колеса з внутрішніми зубцями, який відрізняється тим, що нерухоме колесо виконано у вигляді зірочки з зовнішніми зубцями, яка зачіпляється з ланцюгом, який в свою чергу зачіпляється з другою зірочкою, нерухомо закріпленою з другим важелем, довжина якого менше довжини водила, та співвісно з шарнірним з'єднанням важеля та водила, передаточне відношення від нерухомої зірочки до рухомої, яка закріплена на важелі, рівне двом.
Текст

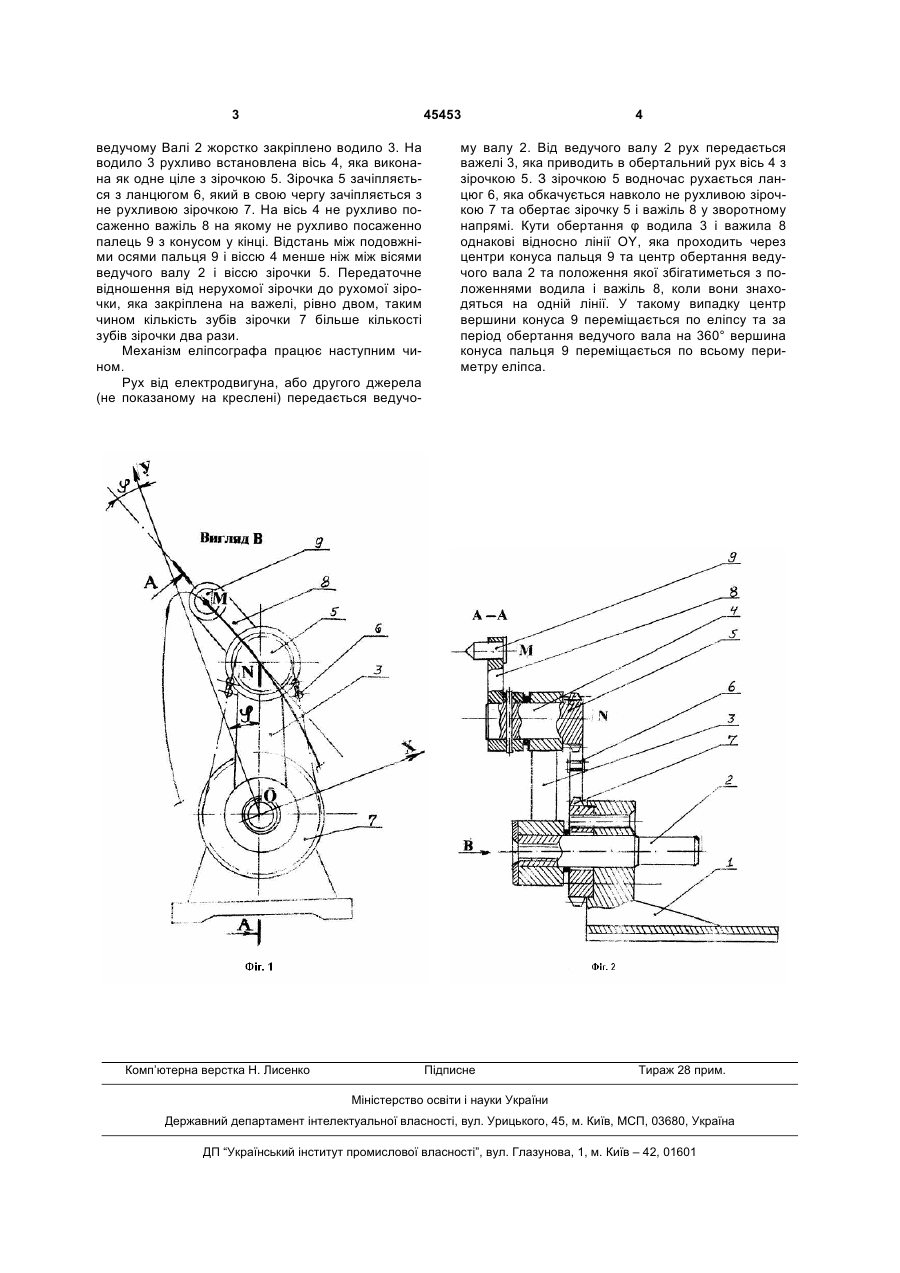

Механізм еліпсографа, який складається з корпусу, ведучого вала, водила, сателіта, нерухо 3 45453 ведучому Валі 2 жорстко закріплено водило 3. На водило 3 рухливо встановлена вісь 4, яка виконана як одне ціле з зірочкою 5. Зірочка 5 зачіпляється з ланцюгом 6, який в свою чергу зачіпляється з не рухливою зірочкою 7. На вісь 4 не рухливо посаженно важіль 8 на якому не рухливо посаженно палець 9 з конусом у кінці. Відстань між подовжніми осями пальця 9 і віссю 4 менше ніж між вісями ведучого валу 2 і віссю зірочки 5. Передаточне відношення від нерухомої зірочки до рухомої зірочки, яка закріплена на важелі, рівно двом, таким чином кількість зубів зірочки 7 більше кількості зубів зірочки два рази. Механізм еліпсографа працює наступним чином. Рух від електродвигуна, або другого джерела (не показаному на креслені) передається ведучо Комп’ютерна верстка Н. Лиcенко 4 му валу 2. Від ведучого валу 2 рух передається важелі 3, яка приводить в обертальний рух вісь 4 з зірочкою 5. З зірочкою 5 водночас рухається ланцюг 6, яка обкачується навколо не рухливою зірочкою 7 та обертає зірочку 5 і важіль 8 у зворотному напрямі. Кути обертання φ водила 3 і важила 8 однакові відносно лінії OY, яка проходить через центри конуса пальця 9 та центр обертання ведучого вала 2 та положення якої збігатиметься з положеннями водила і важіль 8, коли вони знаходяться на одній лінії. У такому випадку центр вершини конуса 9 переміщається по еліпсу та за період обертання ведучого вала на 360° вершина конуса пальця 9 переміщається по всьому периметру еліпса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of ellipsograph
Автори англійськоюAmbartsumiants Robert Vachahanovych, Ambartsumiants Karen Robertovych
Назва патенту російськоюМеханизм эллипсографа
Автори російськоюАмбарцумянц Роберт Вачаганович, Амбарцумянц Карен Робертович
МПК / Мітки
МПК: F16H 21/00
Мітки: механізм, еліпсографа
Код посилання
<a href="https://ua.patents.su/2-45453-mekhanizm-elipsografa.html" target="_blank" rel="follow" title="База патентів України">Механізм еліпсографа</a>
