Мальтійський механізм зі збільшеним часом повороту хреста і спосіб приведення в рух хреста мальтійського механізму

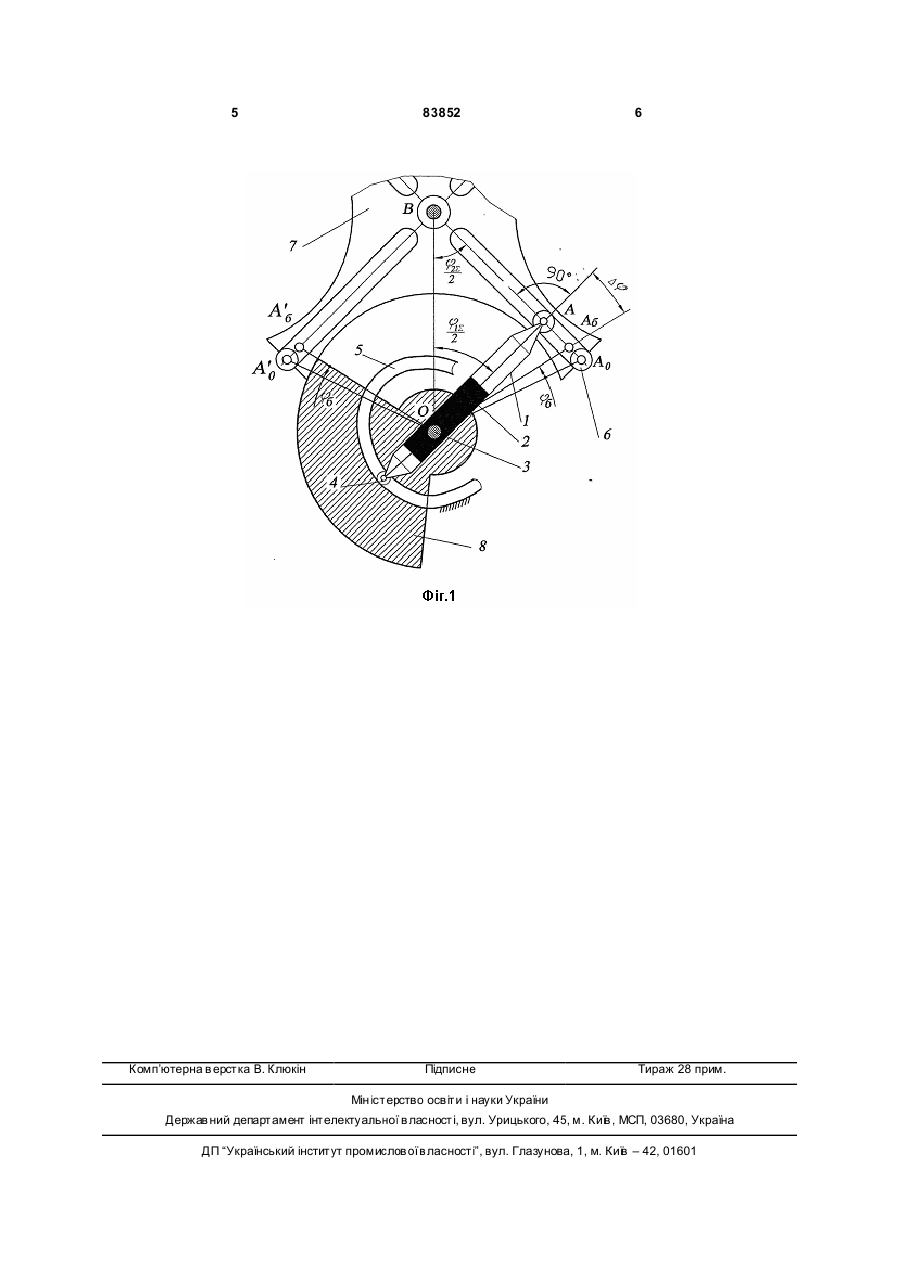

1. Мальтійський механізм, який складається з хреста з пазами, блокуючого пристрою і водила з пальцем, який відрізняється тим, що він містить C2 1 3 83852 - складність виготовлення криволінійних профілів і порівняно більші габарити деяких механізмів. В основу винаходу поставлене завдання удосконалення способу блокування і збільшення часу повороту мальтійського хреста, у якому рух пальця водила проходить вздовж осі пазу хреста, що забезпечується обкочуванням роликом нерухомого кулачка, а за рахунок цього уможливлюється додаткове блокування хреста і з'являється можливість збільшення часу повороту хреста. Поставлене завдання удосконалення способу блокування і збільшення часу повороту мальтійського хреста, який складається з входу блокуючого пристрою в контакт з хрестом, повороту і виходу блокуючого пристрою з контакту з ним вирішується тим, що додаткове блокування обертання і збільшення часу повороту мальтійського хреста здійснюється при русі пальця водила вздовж осі пазу мальтійського хреста на визначену величину і початком обертання хреста з положення, яке передує взаємно перпендикулярному положенню осі пазу хреста і осі водила з одночасним обкочуванням ролика водила нерухомого кулачка. В основу винаходу поставлено завдання удосконалити мальтійський механізм для чіткішого блокування і збільшення часу повороту мальтійського хреста де водило замінюється кулісним механізмом з приводним повзуном і нерухомим кулачком, що дозволяє збільшува ти час вистою хреста, забезпечує чітку, фіксацію хреста в моменти входу і виходу пальця водила в паз та з пазу хреста, уможливлює забезпечення необхідного, заздалегідь заданого закону руху хреста. Поставлене завдання удосконалення способу блокування і збільшення часу повороту мальтійського хреста, який складається з хреста з пазами вирішується тим, що він додатково містить з'єднаний з обертовим валом повзун, який знаходиться у водил і - яке є кулісою, на одному кінці якого знаходиться ролик, що контактує з нерухомим кулачком, а на другому палець, який входить в прямолінійний паз хреста. Для збільшення часу повороту хреста, механізм спроектовано таким чином, щоб палець увійшов в паз хреста раніше від моменту, коли осі водила і пазу хреста взаємно перпендикулярні. На куті повороту водила jб переміщення пальця водила проходить вздовж осі пазу хреста. При цьому хрест нерухомий і лише після повороту водила на кут більший, ніж jб починається рух хреста. Рух пальця водила вздовж осі пазу хреста використовуємо для його чіткішої фіксації. Для відомих механізмів розблокування хреста відбувається одночасно з входженням пальця водила в паз 4 хреста. При цьому використовують різноманітні блокуючі пристрої, наприклад, стопорну шайбу [2]. Для пропонованого механізму розблокування не відбувається одночасно. На деякому куті повороту водила, назвемо його кутом додаткового блокування jб
