Механізм ножного приводу колеса
Формула / Реферат
Механізм ножного приводу колеса, що містить ланцюг і зірочки на тяговому колесі, який відрізняється тим, що додатково містить привідну кулісу змінної довжини, яка з одного кінця з’єднана з педалями, з другого - з роликом, що виконаний з можливістю рухатися у пазу нерухомого кулачка, а у середній частині ковзати по повзуну, який жорстко з’єднаний з привідною круглою зірочкою з можливістю обертання відносно нерухомої осі.
Текст

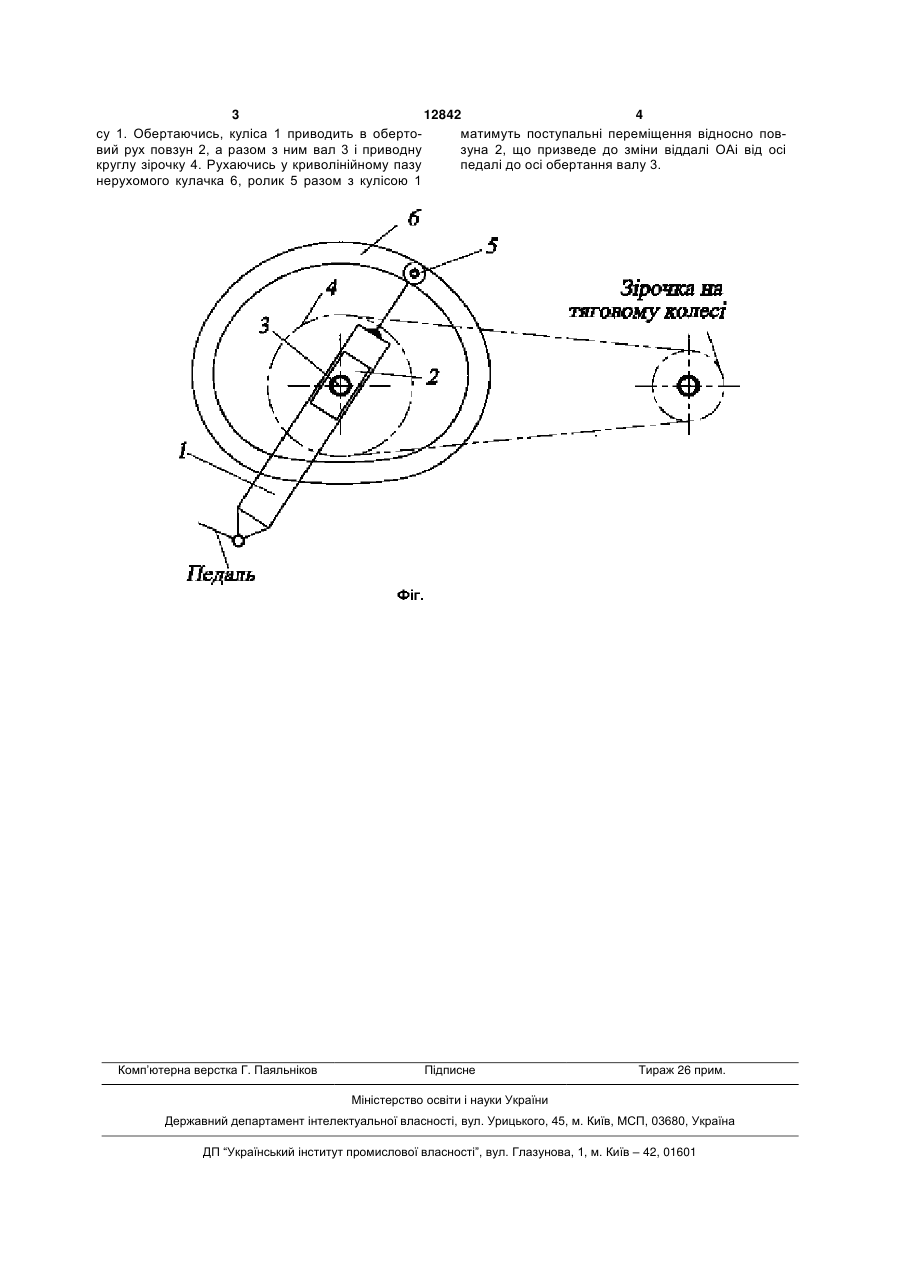

Механізм ножного приводу колеса, що містить ланцюг і зірочки на тяговому колесі, який відріз 3 12842 4 су 1. Обертаючись, куліса 1 приводить в обертоматимуть поступальні переміщення відносно поввий рух повзун 2, а разом з ним вал 3 і приводну зуна 2, що призведе до зміни віддалі ОАі від осі круглу зірочку 4. Рухаючись у криволінійному пазу педалі до осі обертання валу 3. нерухомого кулачка 6, ролик 5 разом з кулісою 1 Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of foot drive of the wheel
Автори англійськоюPasika Viacheslav Romanovych
Назва патенту російськоюМеханизм ножного привода колеса
Автори російськоюПасика Вячеслав Романович
МПК / Мітки
МПК: B62M 9/00
Мітки: механізм, колеса, ножного, приводу
