Затискний пристрій розвідного верстата

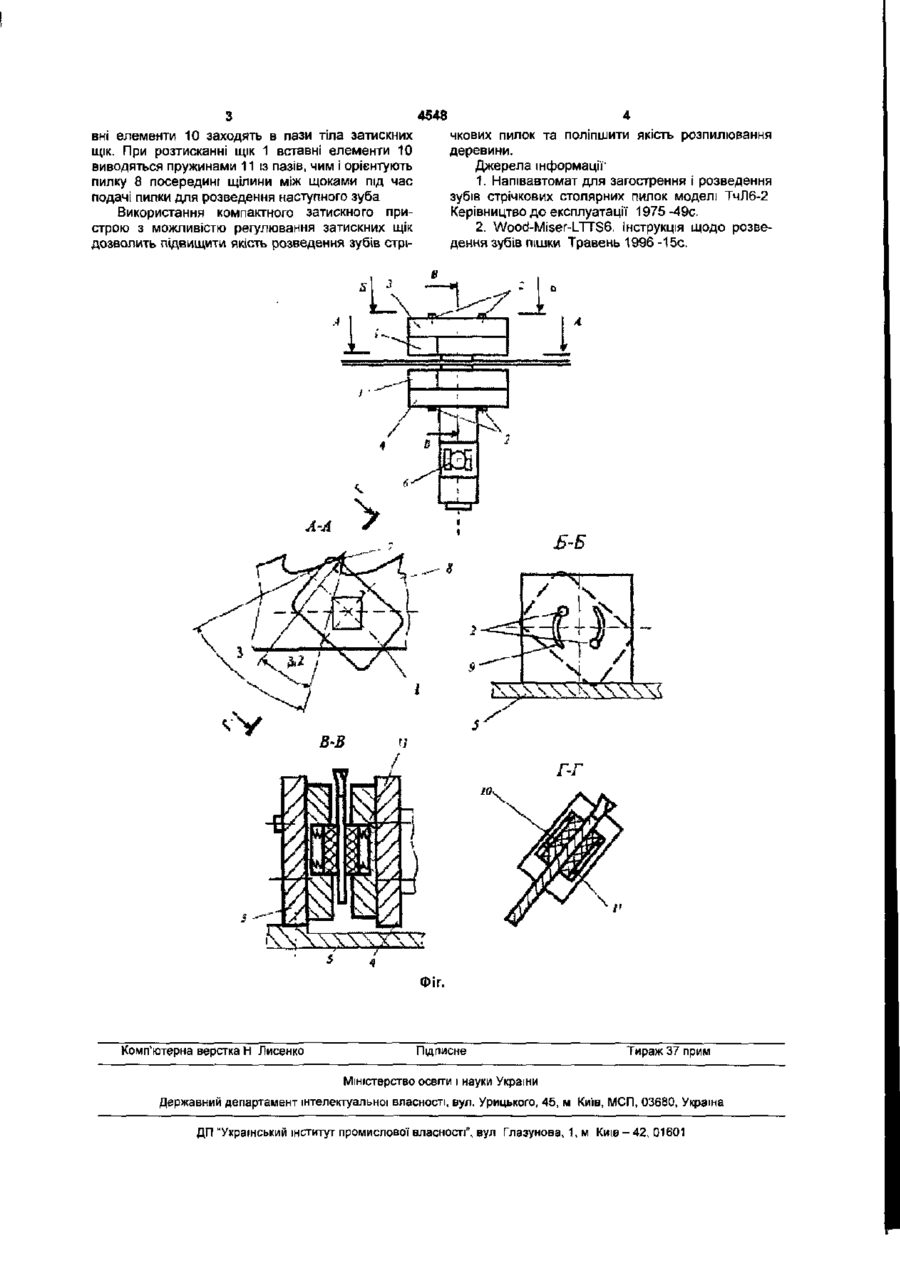

Затискний пристрій розвідного верстата, що містить дві напрямні і дві щоки, який відрізняється тим, що затискні щоки більшою із крайок установлені перпендикулярно до бісектриси кута загострення зуба з можливістю регулювання, крім того, на затискних поверхнях щік розміщені підпружинені вставні елементи, а напрямні затискних щік мають два кругові пази. Корисна модель відноситься до обладнання для підготовлення дереворізального інструменту до роботи і може бути використаний в деревообробці. Відома конструкція затискного пристрою у верстаті для загострювання та розведення зубів стрічкових пилок (наприклад, моделі ТчЛ6-2 [1]), яка включає дві затискні щоки прямокутної" форми, що розміщені довшою стороною паралельно до лінії вершин зубів пилки. Недоліки цієї конструкції затискного пристрою є наслідками конструкції затискних щік, які закріплені жорстко до притискних напрямних, що не дає можливості їх регулювання для різних профілів зубів. Відома також, прийнята за прототип, конструкція затискного пристрою розвідного верстата [2], яка включає дві затискні щоки, крайки яких при затисканні розміщуються паралельно до лінії вершин зубів пилки Недоліки конструкції-прототипу є наслідками конструкції затискних щік, які не дають можливості раціонального розведення зубів. В основу корисної моделі покладена задача створення конструкції затискного пристрою розвідного верстата, який має компактну конструкцію і забезпечує можливість раціонального розведення зуба пилки на бік. Поставлене завдання вирішується так, що затискний пристрій розвідного верстата містить дві напрямні і дві щоки, який відрізняється тим, що затискні щоки більшою із крайок установлені перпендикулярно до бісектриси кута загострення зуба з можливістю регулювання, крім того, на затискних поверхнях щік розміщені підпружинені вставні елементи, а напрямні затискних щік мають два колові пази Технічний результат застосування запропонованої конструкції затискного пристрою розвідного верстата є наслідком реалізації' основних ознак формули винаходу. Зокрема, регулювання положення затискних щік при зміні кута загострення зуба забезпечує одержання лінії' відгинання зуба перпендикулярно до бісектриси кута його загострення, що підвищує стійкість зуба пилки та збільшує задній кут при зовнішній боковій різальній крайці зуба, а це поліпшує різання. Наявність двох колових пазів в напрямних затискних щік дозволяє підвищити швидкість і зручність налагодження затискних щік на необхідний кут. Використання на затискних поверхнях підпружинених вставних елементів дозволить підвищити швидкість подачі пилки для розведення наступного зуба за рахунок виведення із затискних поверхонь вставних елементів, що забезпечує орієнтування пилки по середині щілини між щоками та уникнення зачеплення розведеного зуба за краї затискних щік. Затискний пристрій розвідного верстата складається із двох затискних щік 1, що закріплюються за допомогою болтів 2 на плоских напрямних 3 і 4 Напрямна 3 нерухомо закріплена на столі 5 розвідного верстата, а напрямна 4 рухома і підпружинена, що приводиться в рух рукояткою 6. Для регулювання положення затискних щік 1 відносно зуба 7 пилки 8 напрямні мають колові отвори 9 На затискних поверхнях щік 1 розміщені вставні елементи 10 з пружинами 11 Затискний пристрій працює наступним чином. Перед затисканням пилки 8 для розведення зуба 7 на бік затискні щоки 1 установлюються більшою стороною перпендикулярно до бісектриси кута загострення зуба. Затискання пилки 8 відбувається під час переміщення напрямної 4 за допомогою рукоятки 6. При цьому підпружинені вста 00 З 4548 вні елементи 10 заходять в пази тіла затискних чкових пилок та поліпшити якість розпилювання щік. При розтисканні щік 1 вставні елементи 10 деревини. виводяться пружинами 11 із пазів, чим і орієнтують Джерела інформації1 пилку 8 посередині щілини між щоками під час 1. Напівавтомат для загострення І розведення подачі пилки для розведення наступного зуба зубів стрічкових столярних пилок моделі ТчЛ6-2 Керівництво до експлуатації 1975 -49с. Використання компактного затискного при2. Wood-Miser-LTTS6. Інструкція щодо розвестрою з можливістю регулювання затискних щік дення зубів пішки Травень 1996 -15с. дозволить підвищити якість розведення зубів стрі 1' r^ \ Фіг. Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
