Затискний пристрій

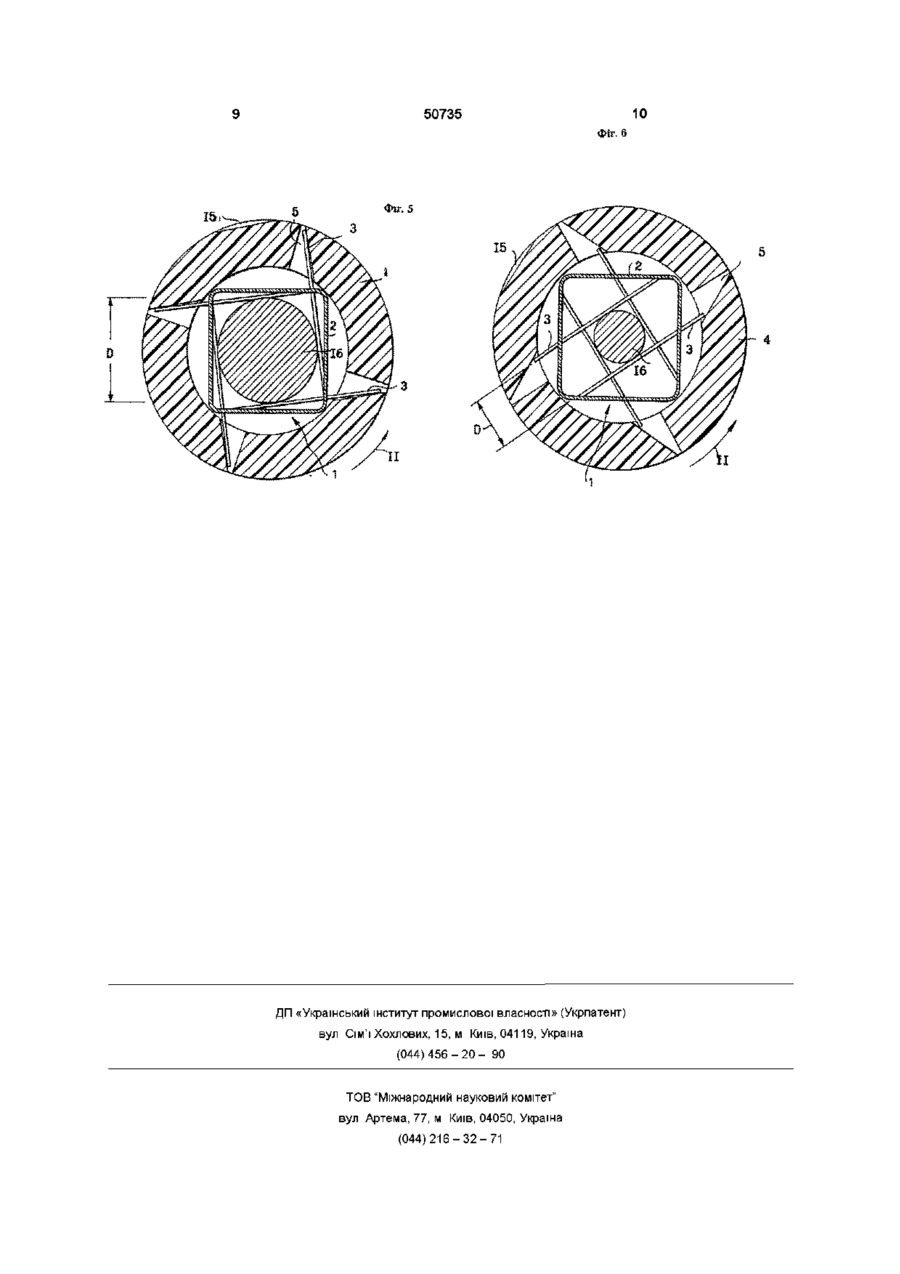

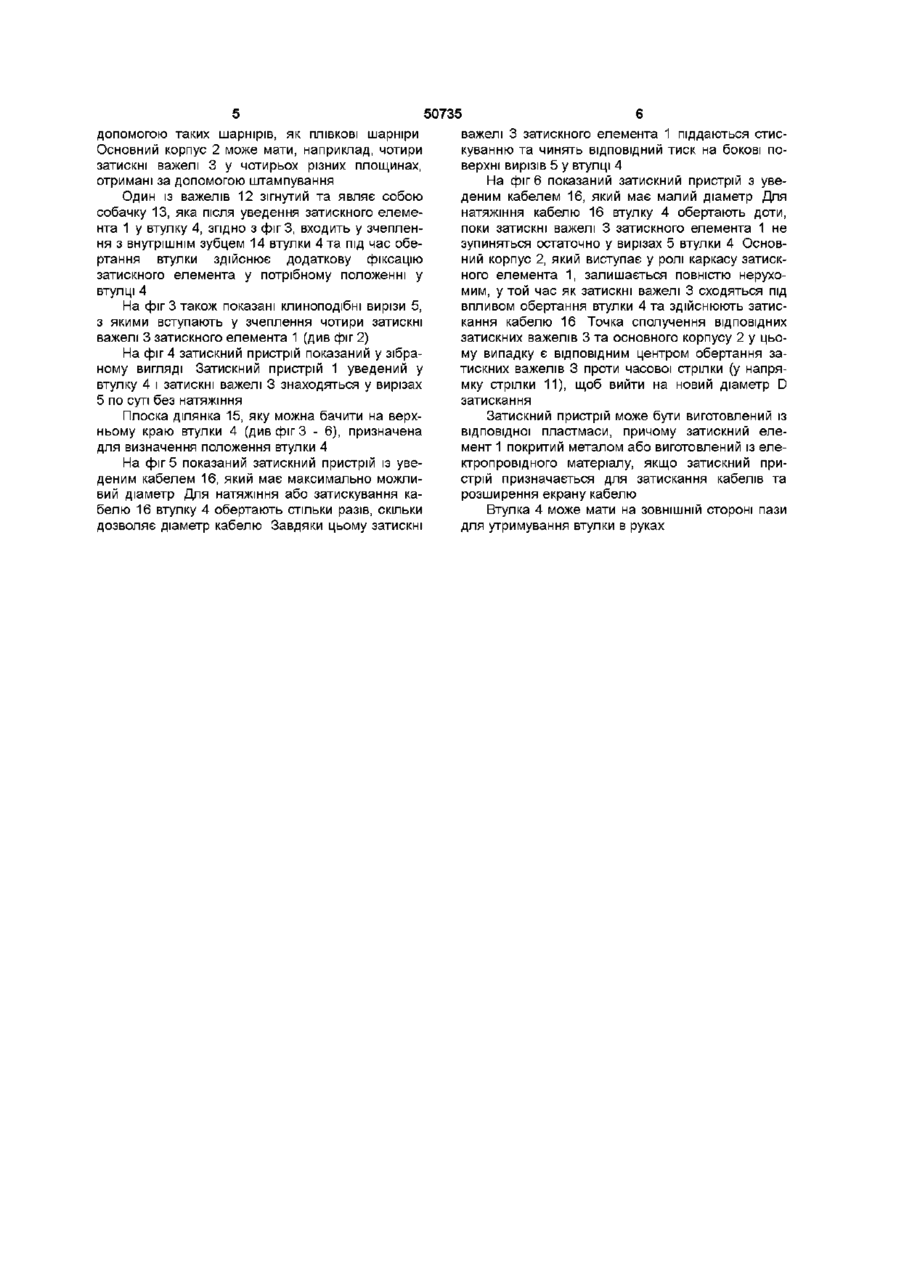

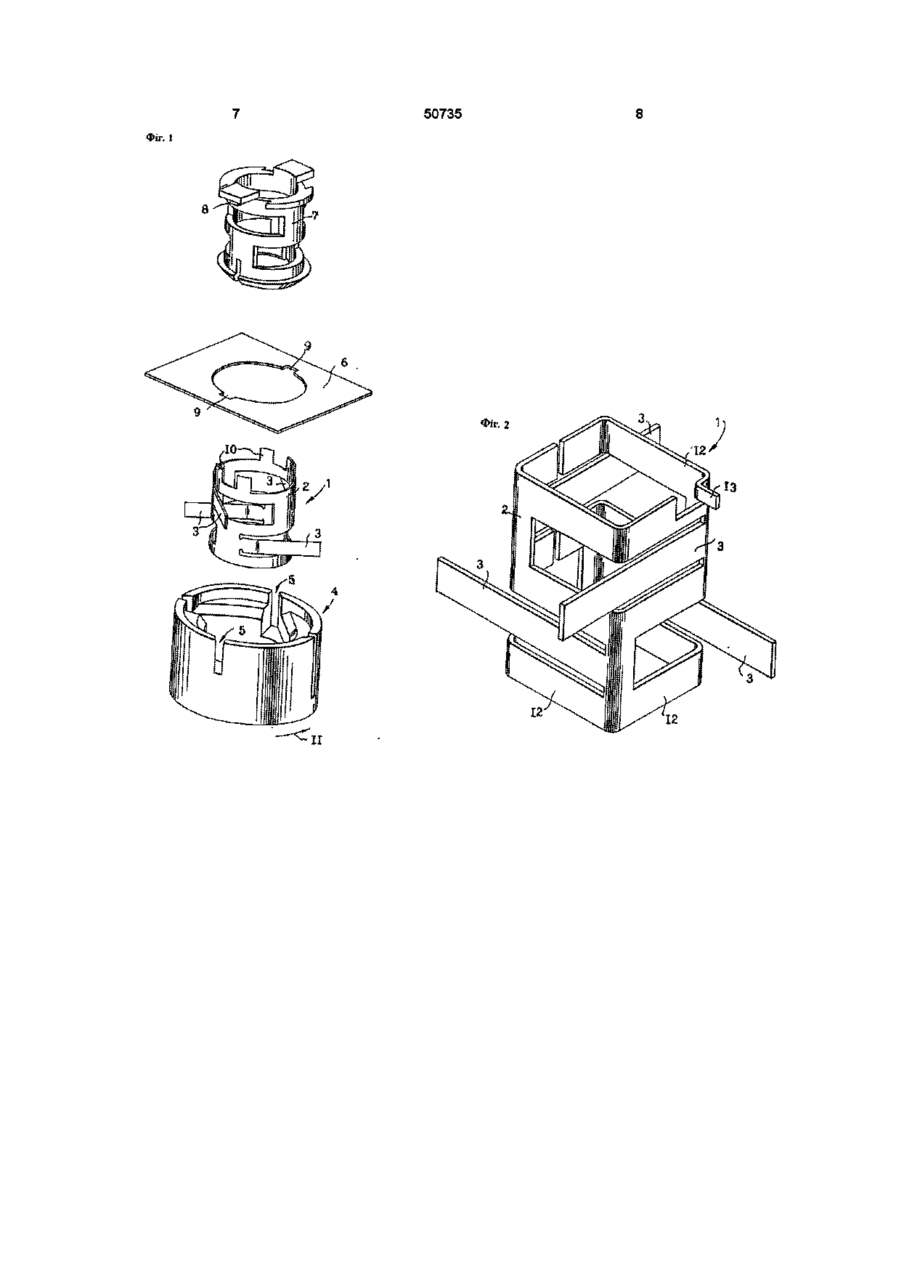

1 Затискний пристрій, зокрема затискний пристрій для кабелю, який містить елементи для вводу та затискування виробу, який відрізняється тим, що він містить затискний елемент, що складається з основного корпусу і принаймні двох затискних важелів для вводу виробу, що підлягає затискуванню, втулки з вирізами, виконаної з можливістю входження у зчеплення принаймні з одним із затискних важелів затискного елемента, причому затискні важелі встановлені з можливістю зменшення внутрішнього діаметра затискного елеме нта принаймні одним із важелів при обертанні втулки відносно нерухомого основного корпусу 2 Затискний пристрій за п 1, який відрізняється тим, що затискні важелі виконані виступаючими із затискного елемента і розташовані у різних площинах 3 Затискний пристрій за пп 1 або 2, який відрізняється тим, що затискний елемент являє собою цільну штамповану деталь з затискними важелями 4 Затискний пристрій згідно за будь-яким із пп 13, який відрізняється тим, що затискний елемент виконаний з можливістю створення електропровідного екранізуючого контакту 5 Затискний пристрій за п 1, який відрізняється тим, що затискний елемент має собачку, виконану з можливістю входження у зчеплення з внутрішнім зубцем втулки 6 Затискний пристрій за п 1, який відрізняється тим, що стопорно-підсилювальна втулка виконана з можливістю входження у основний корпус затискного елемента 7 Затискний пристрій за п 1, який відрізняється тим, що основний корпус затискного елемента має круглу або багатокутну конструкцію О ю Винахід стосується техніки зв'язку, зокрема затискного кабельного пристрою, який може використовуватися у системах дальнього зв'язку та передачі даних ВІДОМІ затискні пристрої, наприклад сполучні хомути для закріплення труб або кабелів, дозволяють у кожному випадку затискувати лише труби, шланги або кабелі обмежених діаметрів Один затискний пристрій може застосовуватися тільки для вузького діапазону діаметрів Затискувані вироби не захищені від роздавлювання, оскільки міра стискування визначається оператором, а не обмежується затискним пристроєм За прототип винаходу, що заявляється, прийнятий затискний пристрій, зокрема затискний пристрій для кабелю, який містить елементи для вводу та затискування виробу (Патент Німеччини DE 4334615 СІ) В цьому винаході описується еле СО О ктричнии роз ємний сполучний пристрій, до якого може бути приєднаний затискуванням екрануючий контакт для забезпечення безперервного екранування кабелю впритул до самого сполучного пристрою У цьому випадку екран кабелю приєднується до екрануючого контакту за допомогою обжимного з'єднування, яке проводить струм Обжимне з'єднування здійснюється за допомогою обжимного кільця або кабельної затяжки Але у цьому випадку можна досягти лише неадекватного пристосування до різних діаметрів кабелів, причому кабелі не захищені від роздавлювання В основу винаходу, що заявляється, поставлена задача забезпечення можливості закріплення виробів різних діаметрів та підвищення надійності затискного пристрою шляхом забезпечення зчеплення вирізів втулки із затискними важелями та можливості фіксування корпуса відносно поворот ю 50735 HOI втулки в потрібному положенні, а також шляхом оптимального розміщення важелів відносно корпусу, що дозволяє закріпити кабель затискними важелями корпуса, який знаходиться в нерухомому стані, при збереженні спроможності вільного оберту втулки відносно корпусу на потрібну величину оберту і спричиненні затискного впливу на кабель, таким чином забезпечуючи можливість затискання кабелю різних діаметрів, а також забезпеченні впливу затискного зусилля на кабель, яке не перевищує допустиму межу Досягнення вказаної задачі забезпечується тим, що затискний пристрій, зокрема затискний пристрій для кабелю, який містить елементи для вводу та затискування виробу, згідно з винаходом, містить затискний елемент, що складається з основного корпусу і принаймні одного затискного важеля для вводу виробу, що підлягає затисканню, втулки з вирізами, виконані з можливістю входження у зчеплення принаймні з одним із затискних важелів затискного елемента, причому затискні важелі встановлені з можливістю зменшення внутрішнього діаметра затискного елемента принаймні одним із важелів при обертанні втулки відносно нерухомого основного корпусу При цьому затискні важелі виконані виступаючими із затискного елемента і розташовані в різних площинах, а затискний елемент являє собою цільну штамповану деталь з затискними важелями і виконаний з можливістю створення електропровідного екранізуючого контакту, та має собачку, виконану з можливістю входження у зчеплення з внутрішнім зубцем втулки Крім цього, стопорно-підсилювальна втулка виконана з можливістю входження у основний корпус затискного елементу, який має круглу або багатокутну конструкцію Разом з втулкою, виготовленою згідно з винаходом, затискний корпус, який також є збудованим згідно з винаходом, забезпечує усунення натягу та/або повне екранування (360°) кабелів, що мають різні діаметри за допомогою одного затискного пристрою Розміри затискних важелів ВІДПОВІДНО З передбачуваним застосуванням вибираються такими, що до затискного виробу або кабелю прикладається визначена сила, яку неможливо перевищити, завдяки чому немає ризику неприпустимого здавлювання виробу Діаметр затискного елементу затискного пристрою може бути змінений у межах широкого діапазону шляхом простого обертання втулки Затискний пристрій здійснює відокремлюване з'єднання і може використовуватися повторно Нижче винахід пояснюється більш докладно за допомогою прикладів здійснення затискного пристрою для кабелю, показаних на кресленнях На кресленнях фіг 1 - вид затискного пристрою з круглим затискним елементом у розібраному вигляді, фіг 2 - перспективний вид затискного корпусу, який має квадратну конструкцію, фіг 3 - перспективний вид втулки, фіг 4 - вид з перерізом затискного пристрою, який має квадратний затискний елемент, розташований у втулці, фіг 5 - вид з перерізом затискного пристрою, згідно з фіг 4, з трохи стиснутими затискними важелями, фіг 6 - вид з перерізом затискного пристрою, згідно з фіг 4, з сильно стиснутими затискними важелями для тонких кабельних жил Крім загального використання, затискний пристрій може, зокрема, здебільшого використовуватися у системах дальнього зв'язку та передачі даних як затискний пристрій для екранованих кабелів Разом з втулками, наприклад, втулками типу RJ45, затискний пристрій згідно з винаходом забезпечує надійне усунення натягу та повне (360°) кабельне екранування до втулки На фіг 1 показаний затискний пристрій для кабелів, який по суті містить круглий затискний елемент 1, що складається з основного корпусу 2 з затискними важелями 3 та втулки 4 з вирізами 5, що мають клиноподібну форму від внутрішньої до зовнішньої сторони Затискний пристрій може бути приєднаний до втулки типу RJ 45 (не показана) за допомогою сполучної пластинки 6, яка з'єднана з затискним елементом 1 та з стопорно-підсилювальною втулкою 7 Кабельний екран створює струмопровідне з'єднання із струмопровідним затискуваним елементом 1 , а цей останній з'єднаний через сполучну пластинку 6 з екраном, наприклад втулки RJ45, завдяки чому забезпечується повне екранування від кабелю до втулки Стопорно-підсилювальна втулка 7 вставляється зверху через сполучну пластинку 6 у такий спосіб, що дві лапки 8 втулки 7 заходять у два вирізи 9 сполучної пластинки 6 і там фіксуються без можливості обертання Втулка 7 разом з прикріпленою до неї сполучною пластинкою 6 вставляється у затискний елемент 1 та з'єднується з ним за допомогою лапок 10, які загинаються у зовнішньому напрямку, завдяки чому сполучна пластинка 6 міцно закріплюється на затискному елементі 1 Отриманий таким чином вузол, який містить стопорнопідсилювальну втулку 7, сполучну пластинку 6 та затискний елемент 1, вставляється у втулку 4 Внаслідок цього затискний елемент 1 фіксується відносно втулки 4 Кабель (не показаний на фіг1) вставляється разом з екраном у затискний елемент 1 і там затискується шляхом обертання втулки 4 у напрямку стрілки 11, що є протилежним напрямку стрілки годинника, затискними важелями 3 затискного елемента 1, які входять у зчеплення з вирізами 5 втулки 4 Основний корпус 2 затискного елемента 1 фіксується відносно втулки 4, як описано вище, і його положення не змінюється під час обертання втулки 4, тобто основний корпус 2 не обертається Зміна діаметра, і тим самим здавлюваної дії на кабель, досягається шляхом зменшення діаметра між затискними важелями 3 (див фіг 4 - 6) Зміна діаметра, наприклад від 10 до Змм, може бути здійснена за допомогою одного варіанта пристрою На фіг 2 показаний варіант затискного пристрою 1, який має квадратну конструкцію Основний корпус 2 складається з рухомих важелів 12, які з'єднані один з одним напряму або, наприклад, за 50735 допомогою таких шарнірів, як ПЛІВКОВІ шарніри Основний корпус 2 може мати, наприклад, чотири затискні важелі 3 у чотирьох різних площинах, отримані за допомогою штампування Один із важелів 12 зігнутий та являє собою собачку 13, яка після уведення затискного елемента 1 у втулку 4, згідно з фіг 3, входить у зчеплення з внутрішнім зубцем 14 втулки 4 та під час обертання втулки здійснює додаткову фіксацію затискного елемента у потрібному положенні у втулці 4 На фіг 3 також показані клиноподібні вирізи 5, з якими вступають у зчеплення чотири затискні важелі 3 затискного елемента 1 (див фіг 2) На фіг 4 затискний пристрій показаний у зібраному вигляді Затискний пристрій 1 уведений у втулку 4 і затискні важелі 3 знаходяться у вирізах 5 по суті без натяжіння Плоска ділянка 15, яку можна бачити на верхньому краю втулки 4 (див фіг 3 - 6), призначена для визначення положення втулки 4 На фіг 5 показаний затискний пристрій із уведеним кабелем 16, який має максимально можливий діаметр Для натяжіння або затискування кабелю 16 втулку 4 обертають стільки разів, скільки дозволяє діаметр кабелю Завдяки цьому затискні важелі 3 затискного елемента 1 піддаються стискуванню та чинять ВІДПОВІДНИЙ тиск на бокові поверхні вирізів 5 у втулці 4 На фіг 6 показаний затискний пристрій з уведеним кабелем 16, який має малий діаметр Для натяжіння кабелю 16 втулку 4 обертають доти, поки затискні важелі 3 затискного елемента 1 не зупиняться остаточно у вирізах 5 втулки 4 Основний корпус 2, який виступає у ролі каркасу затискного елемента 1, залишається повністю нерухомим, у той час як затискні важелі 3 сходяться під впливом обертання втулки 4 та здійснюють затискання кабелю 16 Точка сполучення ВІДПОВІДНИХ затискних важелів 3 та основного корпусу 2 у цьому випадку є ВІДПОВІДНИМ центром обертання затискних важелів 3 проти часової стрілки (у напрямку стрілки 11), щоб вийти на новий діаметр D затискання Затискний пристрій може бути виготовлений із відповідної пластмаси, причому затискний елемент 1 покритий металом або виготовлений із електропровідного матеріалу, якщо затискний пристрій призначається для затискання кабелів та розширення екрану кабелю Втулка 4 може мати на ЗОВНІШНІЙ стороні пази для утримування втулки в руках 50735 Фіг. і Фіг. 2 12 10 50735 Фіг. 6 Фіг. 5 15 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
