Свердловинна кумулятивна торпеда
Номер патенту: 45484
Опубліковано: 10.11.2009
Автори: Пасічник Володимир Дмитрович, Войтенко Юрій Іванович, Лобанова Інеса Владиславівна, Гошовський Сергій Володимирович
Формула / Реферат
1. Свердловинна кумулятивна торпеда, що складається з корпусу з розміщеним в ньому вісесиметричним кумулятивним зарядом, яка відрізняється тим, що облицювання вісесиметричного кумулятивного заряду містить кільцеву кумулятивну виїмку, або складається із кількох кільцевих сегментів, всередині якої міститься вісесиметрична кумулятивна виїмка, при цьому корпус вісесиметричного кумулятивного заряду виготовлено так, що забезпечується розташування утвореного кільцевою кумулятивною виїмкою, або такою, що складається із кількох кільцевих сегментів, кільцевого кумулятивного заряду на його фокусній відстані f від перешкоди, яку руйнують.
2. Свердловинна кумулятивна торпеда за п. 1, яка відрізняється тим, що облицювання вісесиметричної кумулятивної виїмки, яка міститься всередині кільцевої кумулятивної виїмки, має форму сферичного сегмента.
3. Свердловинна кумулятивна торпеда за п. 1, яка відрізняється тим, що облицювання вісесиметричної кумулятивної виїмки, яка міститься всередині кільцевої кумулятивної виїмки, має форму конуса.
Текст

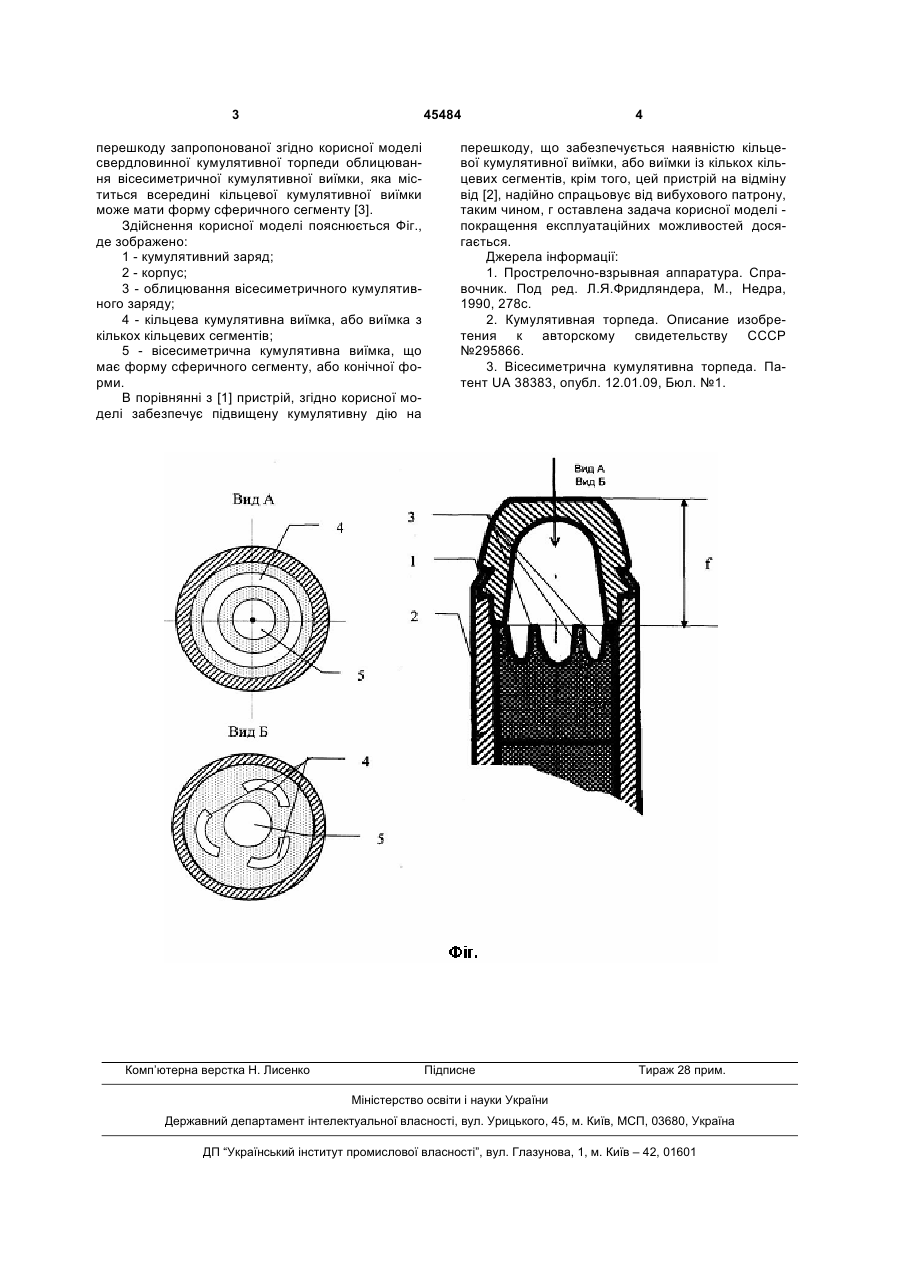

1. Свердловинна кумулятивна торпеда, що складається з корпусу з розміщеним в ньому вісесиметричним кумулятивним зарядом, яка відрізняється тим, що облицювання вісесиметричного кумулятивного заряду містить кільцеву кумулятивну виїмку, або складається із кількох кільцевих сегментів, всередині якої міститься вісесиметрич 3 45484 перешкоду запропонованої згідно корисної моделі свердловинної кумулятивної торпеди облицювання вісесиметричної кумулятивної виїмки, яка міститься всередині кільцевої кумулятивної виїмки може мати форму сферичного сегменту [3]. Здійснення корисної моделі пояснюється Фіг., де зображено: 1 - кумулятивний заряд; 2 - корпус; 3 - облицювання вісесиметричного кумулятивного заряду; 4 - кільцева кумулятивна виїмка, або виїмка з кількох кільцевих сегментів; 5 - вісесиметрична кумулятивна виїмка, що має форму сферичного сегменту, або конічної форми. В порівнянні з [1] пристрій, згідно корисної моделі забезпечує підвищену кумулятивну дію на Комп’ютерна верстка Н. Лиcенко 4 перешкоду, що забезпечується наявністю кільцевої кумулятивної виїмки, або виїмки із кількох кільцевих сегментів, крім того, цей пристрій на відміну від [2], надійно спрацьовує від вибухового патрону, таким чином, г оставлена задача корисної моделі покращення експлуатаційних можливостей досягається. Джерела інформації: 1. Прострелочно-взрывная аппаратура. Справочник. Под ред. Л.Я.Фридляндера, М., Недра, 1990, 278с. 2. Кумулятивная торпеда. Описание изобретения к авторскому свидетельству СССР №295866. 3. Вісесиметрична кумулятивна торпеда. Патент UA 38383, опубл. 12.01.09, Бюл. №1. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWell cumulative torpedo
Автори англійськоюVoitenko Yurii Ivanovych, Hoshovskyi Serhii Volodymyrovych, Lobanova Inesa Vladyslavivna, Pasichnyk Volodymyr Dmytrovych
Назва патенту російськоюСкважинная кумулятивная торпеда
Автори російськоюВойтенко Юрий Иванович, Гошовський Сергей Владимирович, Лобанова Инесса Владиславовна, Пасичник Владимир Дмитриевич
МПК / Мітки
МПК: E21B 29/00
Мітки: кумулятивна, торпеда, свердловинна
