Пристрій для створення гідравлічних тисків

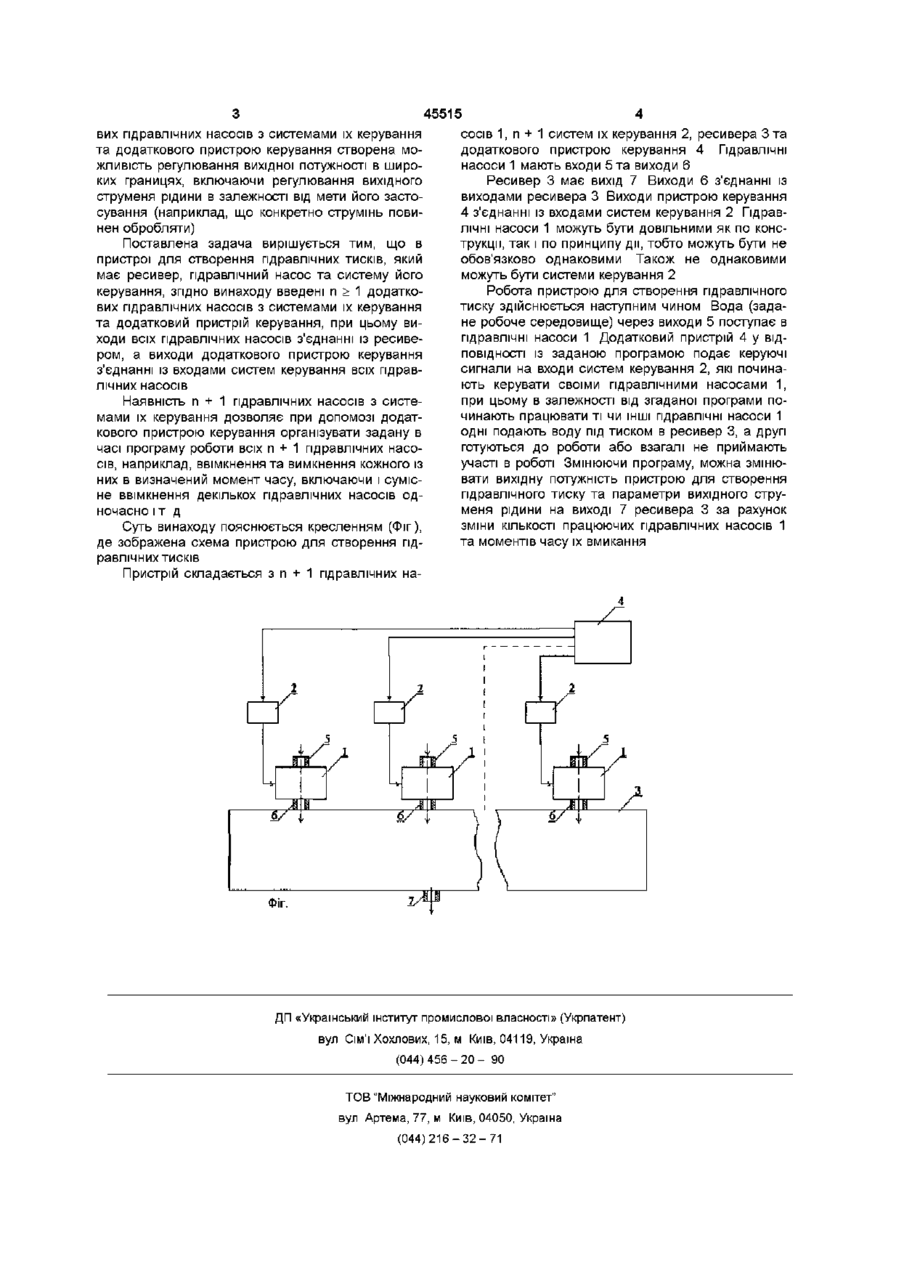

Пристрій для створення гідравлічних тисків, Винахід відноситься до пристроїв для створення гідравлічних тисків і може знайти застосування в техніці при різанні, шліфуванні, поліруванні матеріалів тонким струменем рідини, дотисненні виробів які штампуються на гідропресах, штампуванні важким струменем рідини, гідравлічному очищенні виробів, подачі палива в реактивних двигунах, а також у ХІМІЧНИХ апаратах високого тиску ВІДОМІ пристрої для створення гідравлічних тисків (наприклад, А с СССР, №110887, F04f01/18, F04f05/44, заявлено 17 марта 1955г за №550495 в Министерстве станкостроительной и инструментальной промышленности, опубл в Б И 1958 №2, авторы Л А Юткин и Л И Гольцева) Відомий пристрій - аналог виконаний у вигляді об'ємного насосу з нагнітаючою камерою, яка обладнана двома електродами для створення іскрових розрядів які, викликають Імпульси тиску в рідині яка нагнітається, ресивером та схемою керування Недоліком пристрою - аналогу є наявність тільки двох електродів, що не дозволяє отримати постійно наростаючий тиск в попередньо стиснутій рідині, послідовними іскровими розрядами За прототип прийнято пристрій для створення гідравлічних тисків, описаний у А с СРСР №119074, В30в05/00, B21d26/12, (заявлено 15 апреля 1950г за №606001/25-27 в Комитет по делам изобретений и открытий при Совете Министров СССР, опубликованное в бюллетене "Изобретения, промышленные образцы и товарные знаки", №1 за 1966г, авторы Л А Юткин и Л И що містить ресивер, гідравлічний насос та систему керування, який відрізняється тим, що введено п>1 додаткових гідравлічних насосів із системами керування ними та додатковий пристрій керування, при цьому виходи всіх гідравлічних насосів з'єднані з ресивером, а виходи додаткового пристрою керування з'єднані з входами систем керування всіх гідравлічних насосів Гольцова, название "Способ получения сверхвысоких гидравлических давлений и устройство для его осуществления), виконаний у вигляді циліндричної гідравлічної камери, поділеної на ВІДСІКИ або без них, сполучені одним кінцем із трубопроводом, по якому подається рідина, а другим з ресивером, при цьому іскрові проміжки розташовані по довжині камери на визначеній відстані один від одного або в кожному відсіку камери, застосовані зворотні клапани, встановлені між відсіками, які в свою чергу розділені перегородками, використана система керування для здійснення заданого чергування розрядів на іскрових проміжках Конструктивно циліндричну гідравлічну камеру з відсіками або без них та елементи, які до неї входять (іскрові проміжки, зворотні клапани, перегородки) можна розглядати як гідравлічний насос, а сам пристрій таким, який складається із гідравлічного насосу, ресиверу та системи керування Прототип на відміну від аналогу дозволяє отримувати постійно наростаючий тиск шляхом забезпечення заданої в часі скважності в між послідовними розрядами у всьому ряду іскрових проміжків, розташованих в камері Недоліком прототипу являється недостатня можливість регулювання його вихідної потужності, так як для отримання оптимального к к д він повинен працювати при визначеній величині вихідної потужності В основу винаходу поставлена задача удосконалення пристрою для створення гідравлічних тисків, в якому за рахунок введення п > 1 додатко ю ю ю 45515 вих гідравлічних насосів з системами їх керування та додаткового пристрою керування створена можливість регулювання вихідної потужності в широких границях, включаючи регулювання вихідного струменя рідини в залежності від мети його застосування (наприклад, що конкретно струмінь повинен обробляти) Поставлена задача вирішується тим, що в пристрої для створення гідравлічних тисків, який має ресивер, гідравлічний насос та систему його керування, згідно винаходу введені п > 1 додаткових гідравлічних насосів з системами їх керування та додатковий пристрій керування, при цьому виходи всіх гідравлічних насосів з'єднанні із ресивером, а виходи додаткового пристрою керування з'єднанні із входами систем керування всіх гідравлічних насосів Наявність п + 1 гідравлічних насосів з системами їх керування дозволяє при допомозі додаткового пристрою керування організувати задану в часі програму роботи всіх п + 1 гідравлічних насосів, наприклад, ввімкнення та вимкнення кожного із них в визначений момент часу, включаючи і сумісне ввімкнення декількох гідравлічних насосів одночасно і т д Суть винаходу пояснюється кресленням (Фіг), де зображена схема пристрою для створення гідравлічних тисків Пристрій складається з п + 1 гідравлічних на сосів 1,п + 1 систем їх керування 2, ресивера 3 та додаткового пристрою керування 4 Гідравлічні насоси 1 мають входи 5 та виходи 6 Ресивер 3 має вихід 7 Виходи 6 з'єднанні із виходами ресивера 3 Виходи пристрою керування 4 з'єднанні із входами систем керування 2 Гідравлічні насоси 1 можуть бути довільними як по конструкції, так і по принципу дії, тобто можуть бути не обов'язково однаковими Також не однаковими можуть бути системи керування 2 Робота пристрою для створення гідравлічного тиску здійснюється наступним чином Вода (задане робоче середовище) через виходи 5 поступає в гідравлічні насоси 1 Додатковий пристрій 4 у ВІДПОВІДНОСТІ ІЗ заданою програмою подає керуючі сигнали на входи систем керування 2, які починають керувати своїми гідравлічними насосами 1, при цьому в залежності від згаданої програми починають працювати ті чи ІНШІ гідравлічні насоси 1 одні подають воду під тиском в ресивер 3, а другі готуються до роботи або взагалі не приймають участі в роботі Змінюючи програму, можна змінювати вихідну потужність пристрою для створення гідравлічного тиску та параметри вихідного струменя рідини на виході 7 ресивера 3 за рахунок зміни КІЛЬКОСТІ працюючих гідравлічних насосів 1 та моментів часу їх вмикання Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
