Консерваційна олива

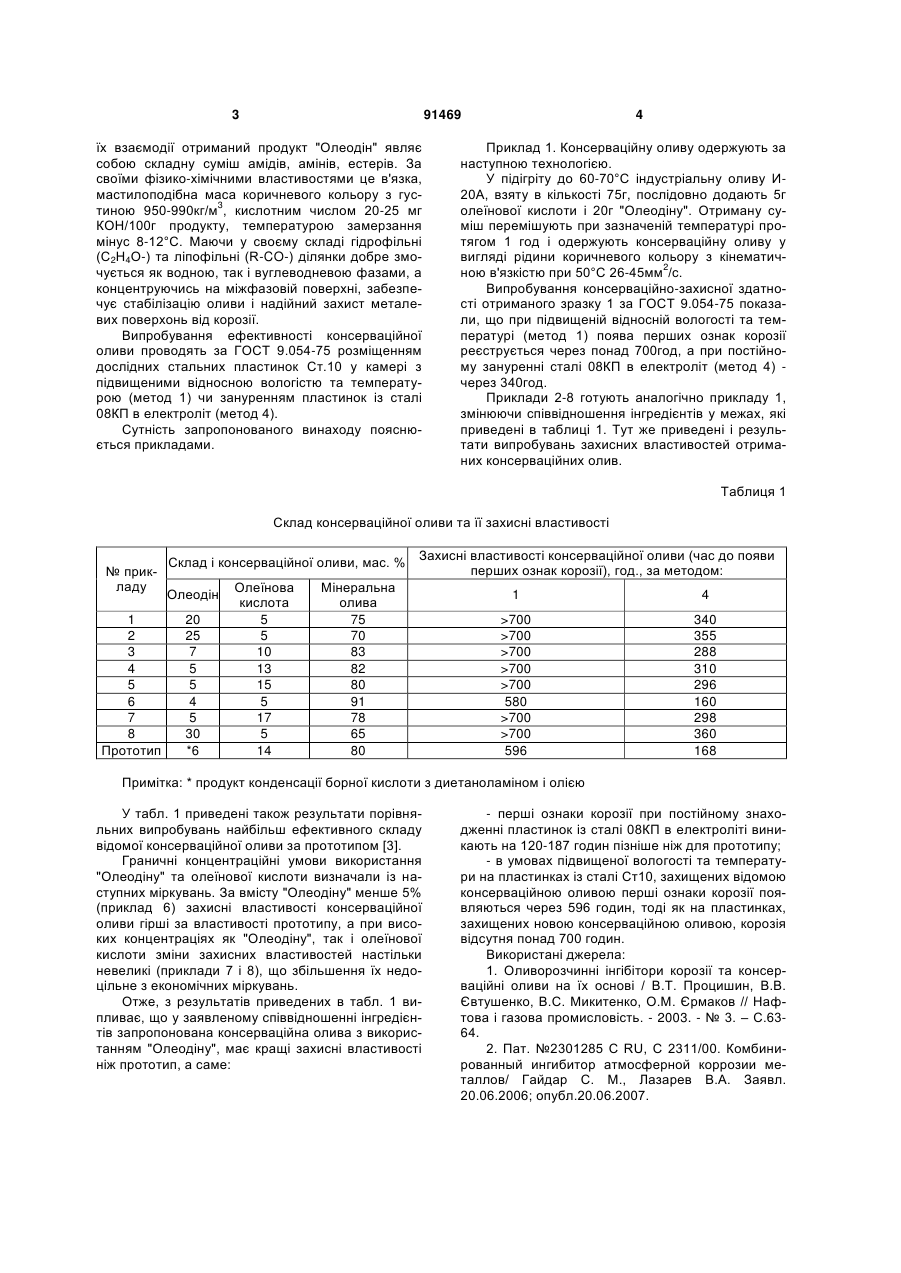

Консерваційна олива, що містить мінеральну оливу, продукт конденсації етаноламіну з олією та олеїнову кислоту, яка відрізняється тим, що як продукт конденсації етаноламіну з олією містить продукт, одержаний конденсацією оксіетильованого етилендіаміну з олією, при такому співвідношенні компонентів, мас. %: продукт, одержаний конденсацією оксіетильованого етилендіаміну з олією 5-25 олеїнова кислота 5-15 мінеральна олива до 100. (19) (21) a200909218 (22) 07.09.2009 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ПОП ГРИГОРІЙ СТЕПАНОВИЧ, ПРОЦИШИН ВІРА ТОМІВНА, БОДАЧІВСЬКА ЛАРИСА ЮРІЇВНА (73) ІНСТИТУТ БІООРГАНІЧНОЇ ХІМІЇ ТА НАФТОХІМІЇ НАН УКРАЇНИ (56) RU 2301285, C1, 20.06.2007 RU 2263160, C1, 27.10.2005 RU 2214479, C1, 20.10.2002 BY 10249, C1, 28.02.2008 US 2018758, A, 29.10.1935 3 91469 їх взаємодії отриманий продукт "Олеодін" являє собою складну суміш амідів, амінів, естерів. За своїми фізико-хімічними властивостями це в'язка, мастилоподібна маса коричневого кольору з гус3 тиною 950-990кг/м , кислотним числом 20-25 мг КОН/100г продукту, температурою замерзання мінус 8-12°С. Маючи у своєму складі гідрофільні (С2Н4О-) та ліпофільні (R-CO-) ділянки добре змочується як водною, так і вуглеводневою фазами, а концентруючись на міжфазовій поверхні, забезпечує стабілізацію оливи і надійний захист металевих поверхонь від корозії. Випробування ефективності консерваційної оливи проводять за ГОСТ 9.054-75 розміщенням дослідних стальних пластинок Ст.10 у камері з підвищеними відносною вологістю та температурою (метод 1) чи зануренням пластинок із сталі 08КП в електроліт (метод 4). Сутність запропонованого винаходу пояснюється прикладами. 4 Приклад 1. Консерваційну оливу одержують за наступною технологією. У підігріту до 60-70°С індустріальну оливу И20А, взяту в кількості 75г, послідовно додають 5г олеїнової кислоти і 20г "Олеодіну". Отриману суміш перемішують при зазначеній температурі протягом 1 год і одержують консерваційну оливу у вигляді рідини коричневого кольору з кінематичною в'язкістю при 50°С 26-45мм2/с. Випробування консерваційно-захисної здатності отриманого зразку 1 за ГОСТ 9.054-75 показали, що при підвищеній відносній вологості та температурі (метод 1) поява перших ознак корозії реєструється через понад 700год, а при постійному зануренні сталі 08КП в електроліт (метод 4) через 340год. Приклади 2-8 готують аналогічно прикладу 1, змінюючи співвідношення інгредієнтів у межах, які приведені в таблиці 1. Тут же приведені і результати випробувань захисних властивостей отриманих консерваційних олив. Таблиця 1 Склад консерваційної оливи та її захисні властивості № прикладу 1 2 3 4 5 6 7 8 Прототип Склад і консерваційної оливи, мас. % Олеодін 20 25 7 5 5 4 5 30 *6 Олеїнова кислота 5 5 10 13 15 5 17 5 14 Захисні властивості консерваційної оливи (час до появи перших ознак корозії), год., за методом: Мінеральна олива 75 70 83 82 80 91 78 65 80 1 4 >700 >700 >700 >700 >700 580 >700 >700 596 340 355 288 310 296 160 298 360 168 Примітка: * продукт конденсації борної кислоти з диетаноламіном і олією У табл. 1 приведені також результати порівняльних випробувань найбільш ефективного складу відомої консерваційної оливи за прототипом [3]. Граничні концентраційні умови використання "Олеодіну" та олеїнової кислоти визначали із наступних міркувань. За вмісту "Олеодіну" менше 5% (приклад 6) захисні властивості консерваційної оливи гірші за властивості прототипу, а при високих концентраціях як "Олеодіну", так і олеїнової кислоти зміни захисних властивостей настільки невеликі (приклади 7 і 8), що збільшення їх недоцільне з економічних міркувань. Отже, з результатів приведених в табл. 1 випливає, що у заявленому співвідношенні інгредієнтів запропонована консерваційна олива з використанням "Олеодіну", має кращі захисні властивості ніж прототип, а саме: - перші ознаки корозії при постійному знаходженні пластинок із сталі 08КП в електроліті виникають на 120-187 годин пізніше ніж для прототипу; - в умовах підвищеної вологості та температури на пластинках із сталі Ст10, захищених відомою консерваційною оливою перші ознаки корозії появляються через 596 годин, тоді як на пластинках, захищених новою консерваційною оливою, корозія відсутня понад 700 годин. Використані джерела: 1. Оливорозчинні інгібітори корозії та консерваційні оливи на їх основі / В.Т. Процишин, В.В. Євтушенко, B.C. Микитенко, О.М. Єрмаков // Нафтова і газова промисловість. - 2003. - № 3. – С.6364. 2. Пат. №2301285 С RU, С 2311/00. Комбинированный ингибитор атмосферной коррозии металлов/ Гайдар С. М., Лазарев В.А. Заявл. 20.06.2006; опубл.20.06.2007. 5 Комп’ютерна верстка В. Мацело 91469 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
