Спосіб приготування бетонної суміші

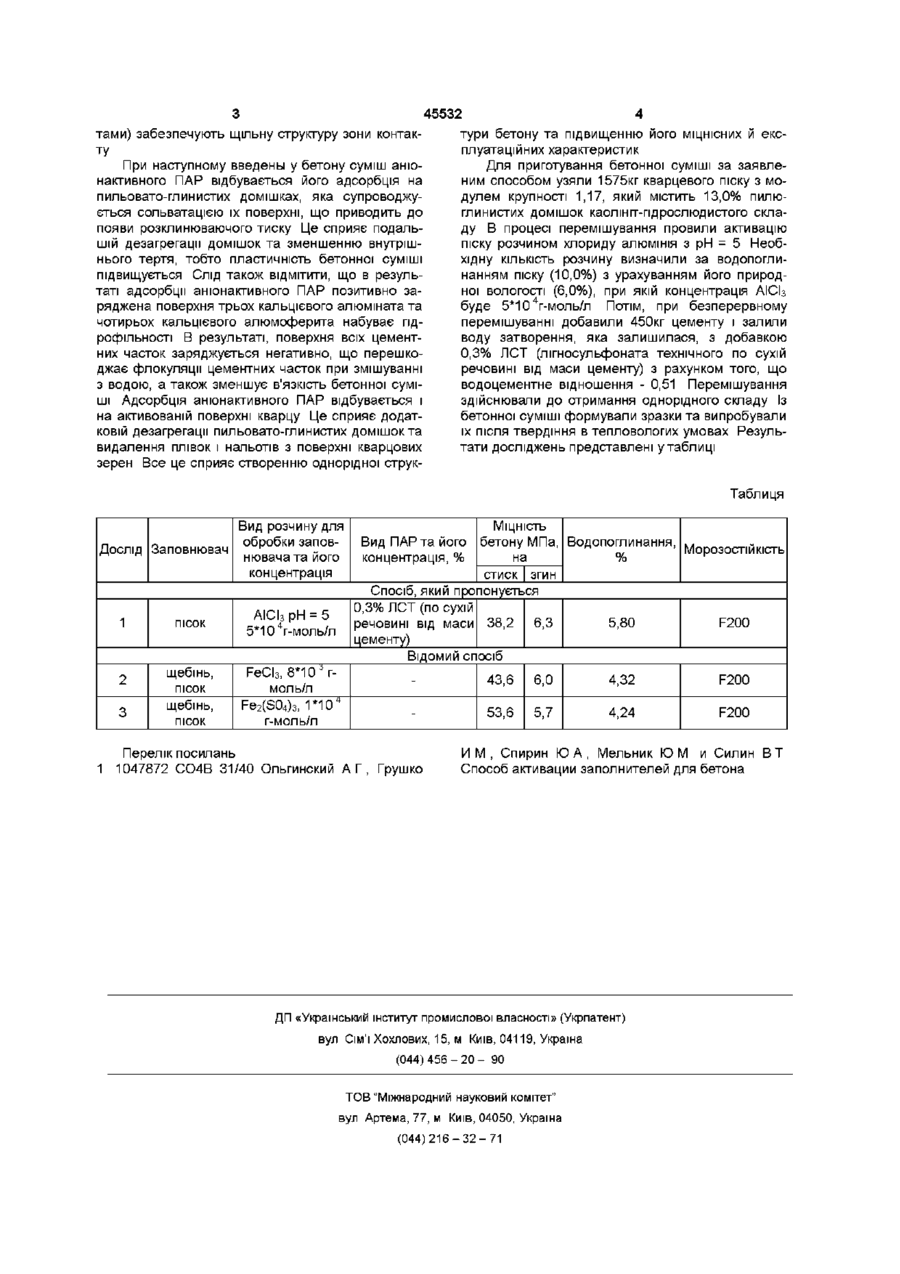

Спосіб приготування бетонної суміші, який включає активацію дрібного заповнювача розчи ном солей, що гідролізуються, змішування з цементом і водою замішування, який відрізняється тим, що як дрібний використовують заповнювач із високим вмістом (не більше 13,0%) пилоглинистих домішок, а як солі, що гідролізуються, використо Винахід відноситься до будівельних технологій, а саме, до способів приготування бетонних сумішей та може знайти застосування як у дорожньому будівництві, так і у виробництві бетонних та залізобетонних виробів Серед природних будівельних матеріалів, найбільш поширеними є дуже дрібні кварцові піски із високим змістом (5,0 - 15,0%) пило-глинистих домішок Не дивлячись на великі запаси, їх застосування у цементних бетонах обмежене із-за високої водопотреби та технологічної складності досягнення рівномірного розподілу агрегатів пильовато-глинистих домішок у бетонній суміші Серед існуючих технологій немає такої, яка забезпечувала б промислове використання кварцових ПІСКІВ із високим змістом (10,0 - 13,0%) пильовато ває на дезагрегацію пильовато-глинистих домішок В основу винаходу поставлено задачу удосконалення способу приготування бетонних сумішей шляхом зміни електроповерхневих властивостей компонентів, які забезпечують підвищення адгезії цементного каменю до поверхні часток кварцового піску та дезагрегацію пило-глинистих домішок, забезпечивши тим самим підвищення експлуатаційних властивостей бетону Поставлена мета досягається тим, що у відомому способі приготування бетонної суміші, який включає активації дрібного заповнювача розчином солей, що гідролізуються, змішування з цементом та водою затворювання згідно винаходу в якості дрібного використовують заповнювач із високим змістом (не більш 13,0%) пило-глинистих домішок, а в якості солей, що гідролізуються, використовують розчин АІСІз з рН = 5 та затворюють суміш водним розчином анюнактивної поверхневоактивної речовини (ПАР) Активація піску розчином АІСІз з рН = 5 дозволяє зменшити ступінь електризації глинистих часток, що сприяє їх дезагрегацм та рівномірному розподілу у бетонній суміші при перемішуванні При цьому відбувається активація поверхні зерен пиловидного кварцу та вони виступають у якості мікронаповнювача Крім цього, відбувається адсорбція катіонів металу на поверхні кварцового піску з його перезарядкою Таким чином, забезпечується коагуляція негативно заряджених продуктів гідратації цементу (гелевих часток гідросилікатів), менші розміри яких (у порівнянні із кристалопдра ГЛИНИСТИХ ДОМІШОК Найбільш близьким до заявленого за технічною суттю є спосіб активації заповнювачів бетону [1], який включає обробку крупного та дрібного заповнювачів розчинами солей, що гідролізуються, слабкої основи та сильної кислоти при концентрації 10 1 104г-моль/л із наступним їх перемішуванням до повного змочування поверхні заповнювачів Така обробка направлена на зменшення поверхневого заряду заповнювачів Недолік даного способу полягає втому, що концентрації електролітів, що застосовуються, дозволяють тільки знизити величину поверхневого заряду заповнювачів, але, трохи підвищуючи адгезію цементного каменю до крупного та дрібного заповнювача, не впли AICL рН = 5 3 вують у вигляді розчину з У та замішують суміш водним розчином лігносульфонату технічного 0,3% по сухій речовині від маси цементу со Ю Ю 45532 тами) забезпечують щільну структуру зони контактури бетону та підвищенню його МІЦНІСНИХ й експлуатаційних характеристик ту Для приготування бетонної суміші за заявлеПри наступному введены у бетону суміш анюним способом узяли 1575кг кварцевого піску з монактивного ПАР відбувається його адсорбція на дулем крупності 1,17, який містить 13,0% пилюпильовато-глинистих домішках, яка супроводжуглинистих домішок каолініт-пдрослюдистого склається сольватацією їх поверхні, що приводить до ду В процесі перемішування провили активацію появи розклинюваючого тиску Це сприяє подальпіску розчином хлориду алюмінія з рН = 5 Необшій дезагрегацм домішок та зменшенню внутрішхідну КІЛЬКІСТЬ розчину визначили за водопоглинього тертя, тобто пластичність бетонної суміші нанням піску (10,0%) з урахуванням його природпідвищується Слід також ВІДМІТИТИ, ЩО В резульної вологості (6,0%), при якій концентрація АІСІз таті адсорбції анюнактивного ПАР позитивно за4 буде 5*10 г-моль/л Потім, при безперервному ряджена поверхня трьох кальцієвого алюміната та перемішуванні добавили 450кг цементу і залили чотирьох кальцієвого алюмоферита набуває гідводу затворення, яка залишилася, з добавкою рофільності В результаті, поверхня всіх цемент0,3% ЛСТ (лігносульфоната технічного по сухій них часток заряджується негативно, що перешкоречовині від маси цементу) з рахунком того, що джає флокуляції цементних часток при змішуванні водоцементне відношення - 0,51 Перемішування з водою, а також зменшує в'язкість бетонної суміздійснювали до отримання однорідного складу Із ші Адсорбція анюнактивного ПАР відбувається і бетонної суміші формували зразки та випробували на активованій поверхні кварцу Це сприяє додатїх після твердіння в тепловологих умовах Резульковій дезагрегацм пильовато-глинистих домішок та тати досліджень представлені у таблиці видалення плівок і нальотів з поверхні кварцових зерен Все це сприяє створенню однорідної струкТаблиця Вид розчину для обробки заповДослід Заповнювач нювача та його концентрація 1 2 3 ПІСОК щебінь, ПІСОК щебінь, ПІСОК АІСІз рН = 5 5*104г-моль/л FeCI3, 8*10'гмоль/л Fe2(S04)3, П О 4 г-моль/л МІЦНІСТЬ бетону МПа, Водопоглинання, Морозостійкість на % стиск згин Спосіб, який пропонується 0,3% ЛСТ (по сухій 6,3 5,80 F200 речовині від маси 38,2 цементу) Відомий спосіб Вид ПАР та його концентрація, % 43,6 6,0 4,32 F200 53,6 5,7 4,24 F200 Перелік посилань 1 1047872 СО4В 31/40 Ольгинский А Г , Грушко И М , Спирин Ю А , Мельник Ю М и Силин В Т Способ активации заполнителей для бетона ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
