Робочий орган навісного розпушувача

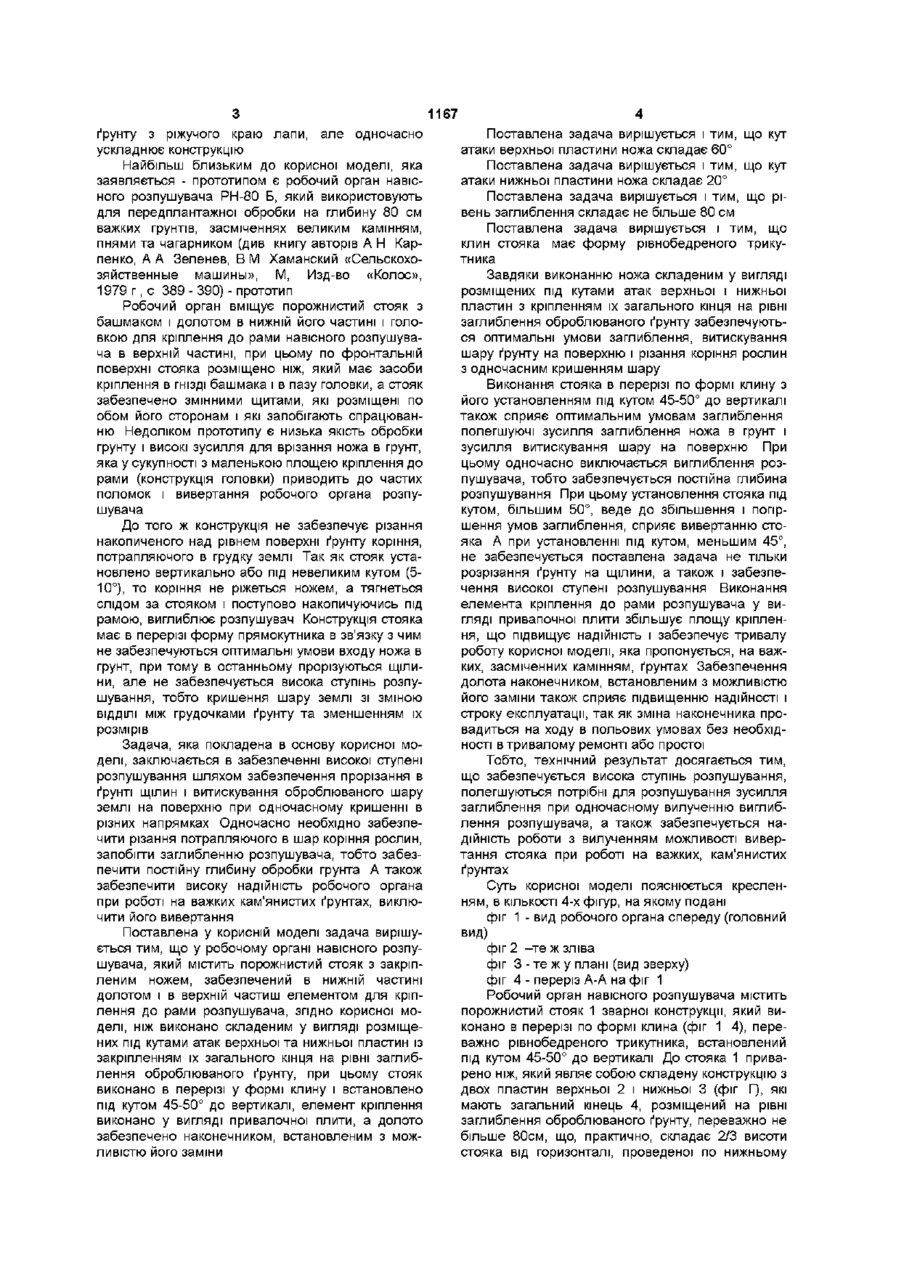

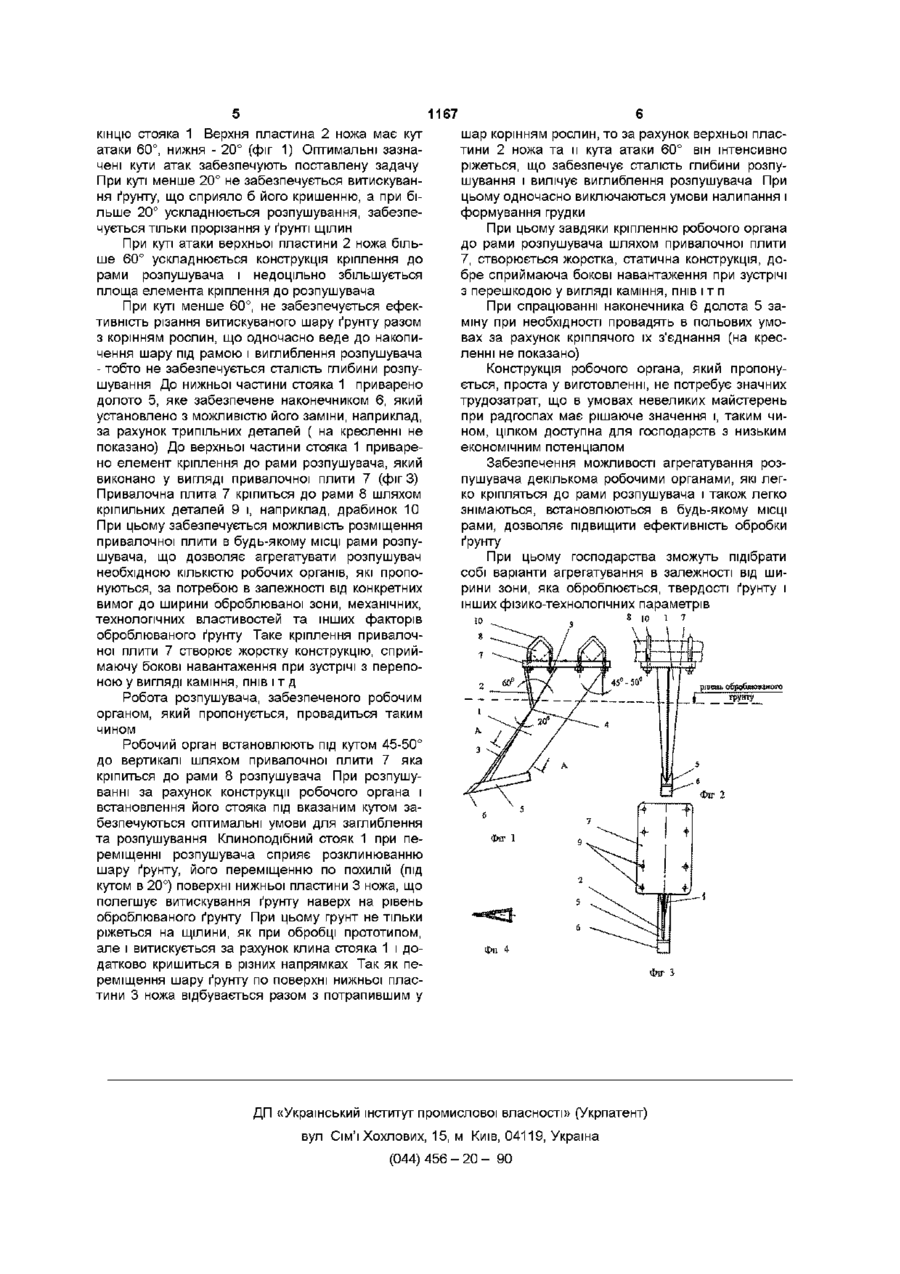

1 Робочий орган навісного розпушувача, який містить порожнистий стояк з закріпленим ножем, який забезпечений у нижній частині долотом і у верхній частині елементом для кріплення до рами розпушувача, який відрізняється тим, що ніж виконано складеним у вигляді розміщених під кутами атак верхньої та нижньої пластини з кріпленням їх загального кінця на рівні заглиблення оброблюваного грунту, при цьому стояк виконано в перерізі у формі клину і встановлено під кутом 45-50° до вертикалі, елемент кріплення виконано у вигляді привалкової плити, а долото забезпечене наконечником, встановленим з можливістю його заміни 2 Робочий орган по п 1, який відрізняється тим, що кут атаки верхньої пластини ножа складає 60° 3 Робочий орган по п 1, який відрізняється тим, що кут атаки нижньої пластини ножа складає 20° 4 Робочий орган по п 1, який відрізняється тим, що рівень заглиблення складає не більше 80 см 5 Робочий орган по п 1, який відрізняється тим, що клин стояка має форму рівнобедреного трикутника Корисна модель відноситься до сільськогосподарського машинобудування, а саме до ґрунтообробного знаряддя, яке призначене для глибокого розпушування ґрунту, переважно перед садінням рослин Рослини добре приживаються і швидко ростуть, якщо створено потужний коре-незаселений шар ґрунту з добрими водно-повітряними властивостями і достатньою вологозатримуючою здатністю Тому перед садінням саду і виноградників грунт орють плантажними плугами на глибину 50, 60, 65 см, а на ділянках з важкими ґрунтами та засмічених великим камінням, пнями та чагарником заздалегідь провадять глибоке перед плантажне розпушування глибокорозпушувачем на глибину до 80 см (див книгу авторів А Н Карпенко А,А Зеленев, В М Халанский "Сельскохозяйственные машины" Москва, Изд-во "Колос", 1976г, с 389) При цьому призначення розпушувача полягає у виконанні слідуючих функцій - розклинювати грунт, створювати щілини, - розрізати потрапляючи у шар ґрунту коріння рослин Відомий L-подібний робочий орган грунтооброблюючого знаряддя, який містить стояк і зігнутий ніж, обладнаний асиметричними з'ємними зу бцями, форма поверхні яких повторює поверхню вигину ножа (патент РФ №2130240, АО IB 35/20, опуб 20 05 99 г) Недоліком відомого робочого органа є складність конструкції і висока трудомісткість його виготовлення, а також те, що конструкція робочого органа на забезпечує оптимальних умов його входу в грунт, високого ступеню розпушування шару землі, який піднімається, різання сучків, коріння рослин, потрапляючих до шару, що веде до утворення грудки на робочому ножі і, отже, до зниження якості обробки ґрунту і виглиблення розпушувача, тобто зменшення глибини обробки грунту Відомий також робочий орган культиватора, який має порожнистий стояк і з'єднану з ним за допомогою шарніра плоскоріжучу лапу з ріжучим краєм на фронтальній поверхні і стабілізатором ( див патент РФ № 2125779, АО IB 35/26, опуб 10 02 99г)Недоліком конструкції є складність збирання, висока трудомісткість виготовлення, в тому числі шарніра у вигляді цапфи, установки ступиці в порожнистому стояку з можливістю и вільного обертання Крім того, при такій конструкції залишається високим опір входу ножа в грунт, а якість обробки ґрунту за рахунок шарнірного з 'єднання лапи не достатньо висока До того ж додаткове оснащення стабілізатором хоч і забезпечує зкидання грудки (О 1167 ґрунту з ріжучого краю лапи, але одночасно ускладнює конструкцію Найбільш близьким до корисної моделі, яка заявляється - прототипом є робочий орган навісного розпушувача РН-80 Б, який використовують для передплантажної обробки на глибину 80 см важких грунтів, засміченнях великим камінням, пнями та чагарником (див книгу авторів А Н Карпенко, А А Зеленев, В М Хаманский «Сельскохозяйственные машины», М, Изд-во «Колос», 1979 г, с 389 - 390) - прототип Робочий орган вміщує порожнистий стояк з башмаком і долотом в нижній його частині і головкою для кріплення до рами навісного розпушувача в верхній частині, при цьому по фронтальній поверхні стояка розміщено ніж, який має засоби кріплення в ГНІЗДІ башмака і в пазу головки, а стояк забезпечено змінними щитами, які розміщені по обом його сторонам і які запобігають спрацюванню Недоліком прототипу є низька якість обробки грунту і високі зусилля для врізання ножа в грунт, яка у сукупності з маленькою площею кріплення до рами (конструкція головки) приводить до частих поломок і вивертання робочого органа розпушувача До того ж конструкція не забезпечує різання накопиченого над рівнем поверхні ґрунту коріння, потрапляючогов грудку землі Так як стояк установлено вертикально або під невеликим кутом (510°), то коріння не ріжеться ножем, а тягнеться слідом за стояком і поступово накопичуючись під рамою, виглиблює розпушувач Конструкція стояка має в перерізі форму прямокутника в зв'язку з чим не забезпечуються оптимальні умови входу ножа в грунт, при тому в останньому прорізуються щілини, але не забезпечується висока ступінь розпушування, тобто кришення шару землі зі зміною ВІДДІЛІ між грудочками ґрунту та зменшенням їх розмірів Задача, яка покладена в основу корисної моделі, заключається в забезпеченні високої ступені розпушування шляхом забезпечення прорізання в ґрунті щілин і витискування оброблюваного шару землі на поверхню при одночасному кришенні в різних напрямках Одночасно необхідно забезпечити різання потрапляючого в шар коріння рослин, запобігти заглибленню розпушувача, тобто забезпечити постійну глибину обробки грунта А також забезпечити високу надійність робочого органа при роботі на важких кам'янистих ґрунтах, виключити його вивертання Поставлена у корисній моделі задача вирішується тим, що у робочому органі навісного розпушувача, який містить порожнистий стояк з закріпленим ножем, забезпечений в нижній частині долотом і в верхній частиш елементом для кріплення до рами розпушувача, згідно корисної моделі, ніж виконано складеним у вигляді розміщених під кутами атак верхньої та нижньої пластин із закріпленням їх загального кінця на рівні заглиблення оброблюваного ґрунту, при цьому стояк виконано в перерізі у формі клину і встановлено під кутом 45-50° до вертикалі, елемент кріплення виконано у вигляді привалочної плити, а долото забезпечено наконечником, встановленим з можливістю його заміни Поставлена задача вирішується і тим, що кут атаки верхньої пластини ножа складає 60° Поставлена задача вирішується і тим, що кут атаки нижньої пластини ножа складає 20° Поставлена задача вирішується і тим, що рівень заглиблення складає не більше 80 см Поставлена задача вирішується і тим, що клин стояка має форму рівнобедреного трикутника Завдяки виконанню ножа складеним у вигляді розміщених під кутами атак верхньої і нижньої пластин з кріпленням їх загального кінця на рівні заглиблення оброблюваного ґрунту забезпечуються оптимальні умови заглиблення, витискування шару ґрунту на поверхню і різання коріння рослин з одночасним кришенням шару Виконання стояка в перерізі по формі клину з його установленням під кутом 45-50° до вертикалі також сприяє оптимальним умовам заглиблення полегшуючі зусилля заглиблення ножа в грунт і зусилля витискування шару на поверхню При цьому одночасно виключається виглиблення розпушувача, тобто забезпечується постійна глибина розпушування При цьому установлення стояка під кутом, більшим 50°, веде до збільшення і погіршення умов заглиблення, сприяє вивертанню стояка А при установленні під кутом, меньшим 45°, не забезпечується поставлена задача не тільки розрізання ґрунту на щілини, а також і забезпечення високої ступені розпушування Виконання елемента кріплення до рами розпушувача у вигляді привапочної плити збільшує площу кріплення, що підвищує надійність і забезпечує тривалу роботу корисної моделі, яка пропонується, на важких, засміченних камінням, ґрунтах Забезпечення долота наконечником, встановленим з можливістю його заміни також сприяє підвищенню надійності і строку експлуатації, так як зміна наконечника провадиться на ходу в польових умовах без необхідності в тривалому ремонті або простої Тобто, технічний результат досягається тим, що забезпечується висока ступінь розпушування, полегшуються потрібні для розпушування зусилля заглиблення при одночасному вилученню виглиблення розпушувача, а також забезпечується надійність роботи з вилученням можливості вивертання стояка при роботі на важких, кам'янистих ґрунтах Суть корисної моделі пояснюється кресленням, в КІЛЬКОСТІ 4-х фігур, на якому подані фіг 1 - вид робочого органа спереду (головний вид) фіг 2 -те ж зліва фіг 3 - те ж у плані (вид зверху) фіг 4 - переріз А-А на фіг 1 Робочий орган навісного розпушувача містить порожнистий стояк 1 зварної конструкції, який виконано в перерізі по формі клина (фіг 1 4), переважно рівнобедреного трикутника, встановлений під кутом 45-50° до вертикалі До стояка 1 приварено ніж, який являє собою складену конструкцію з двох пластин верхньої 2 і нижньої 3 (фіг Г), які мають загальний кінець 4, розміщений на рівні заглиблення оброблюваного ґрунту, переважно не більше 80см, що, практично, складає 2/3 висоти стояка від горизонталі, проведеної по нижньому 1167 кінцю стояка 1 Верхня пластина 2 ножа має кут атаки 60°, нижня - 20° (фіг 1) Оптимальні зазначені кути атак забезпечують поставлену задачу При куті менше 20° не забезпечується витискування ґрунту, що сприяло б його кришенню, а при більше 20° ускладнюється розпушування, забезпечується тільки прорізання у ґрунті щілин При куті атаки верхньої пластини 2 ножа більше 60° ускладнюється конструкція кріплення до рами розпушувача і недоцільно збільшується площа елемента кріплення до розпушувача При куті менше 60°, не забезпечується ефективність різання витискуваного шару ґрунту разом з корінням рослин, що одночасно веде до накопичення шару під рамою і виглиблення розпушувача - тобто не забезпечується сталість глибини розпушування До нижньої частини стояка 1 приварено долото 5, яке забезпечене наконечником 6, який установлено з можливістю його заміни, наприклад, за рахунок трипільних деталей ( на кресленні не показано) До верхньої частини стояка 1 приварено елемент кріплення до рами розпушувача, який виконано у вигляді привалочної плити 7 (фіг 3) Привалочна плита 7 кріпиться до рами 8 шляхом кріпильних деталей 9 і, наприклад, драбинок 10 При цьому забезпечується можливість розміщення привалочної плити в будь-якому МІСЦІ рами розпушувача, що дозволяє агрегатувати розпушувач необхідною КІЛЬКІСТЮ робочих органів, які пропонуються, за потребою в залежності від конкретних вимог до ширини оброблюваної зони, механічних, технологічних властивостей та інших факторів оброблюваного ґрунту Таке кріплення привалочної плити 7 створює жорстку конструкцію, сприймаючу бокові навантаження при зустрічі з перепоною у вигляді каміння, пнів і т д Робота розпушувача, забезпеченого робочим органом, який пропонується, провадиться таким чином Робочий орган встановлюють під кутом 45-50° до вертикалі шляхом привалочної плити 7 яка кріпиться до рами 8 розпушувача При розпушуванні за рахунок конструкції робочого органа і встановлення його стояка під вказаним кутом забезпечуються оптимальні умови для заглиблення та розпушування Клиноподібний стояк 1 при переміщенні розпушувача сприяє розклинюванню шару ґрунту, його переміщенню по похилій (під кутом в 20°) поверхні нижньої пластини 3 ножа, що полегшує витискування ґрунту наверх на рівень оброблюваного ґрунту При цьому грунт не тільки ріжеться на щілини, як при обробці прототипом, але і витискується за рахунок клина стояка 1 і додатково кришиться в різних напрямках Так як переміщення шару ґрунту по поверхні нижньої пластини 3 ножа відбувається разом з потрапившим у шар корінням рослин, то за рахунок верхньої пластини 2 ножа та и кута атаки 60° він інтенсивно ріжеться, що забезпечує сталість глибини розпушування і вилічує виглиблення розпушувача При цьому одночасно виключаються умови налипання і формування грудки При цьому завдяки кріпленню робочого органа до рами розпушувача шляхом привалочної плити 7, створюється жорстка, статична конструкція, добре сприймаюча бокові навантаження при зустрічі з перешкодою у вигляді каміння, пнів і т п При спрацюванні наконечника 6 долота 5 заміну при необхідності провадять в польових умовах за рахунок кріплячого їх з'єднання (на кресленні не показано) Конструкція робочого органа, який пропонується, проста у виготовленні, не потребує значних трудозатрат, що в умовах невеликих майстерень при радгоспах має рішаюче значення і, таким чином, цілком доступна для господарств з низьким економічним потенціалом Забезпечення можливості агрегатування розпушувача декількома робочими органами, які легко кріпляться до рами розпушувача і також легко знімаються, встановлюються в будь-якому МІСЦІ рами, дозволяє підвищити ефективність обробки ґрунту При цьому господарства зможуть підібрати собі варіанти агрегатування в залежності від ширини зони, яка оброблюється, твердості ґрунту і інших фізико-технолопчних параметрів фіі 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 Фіг З
