Робочий орган вітродвигуна

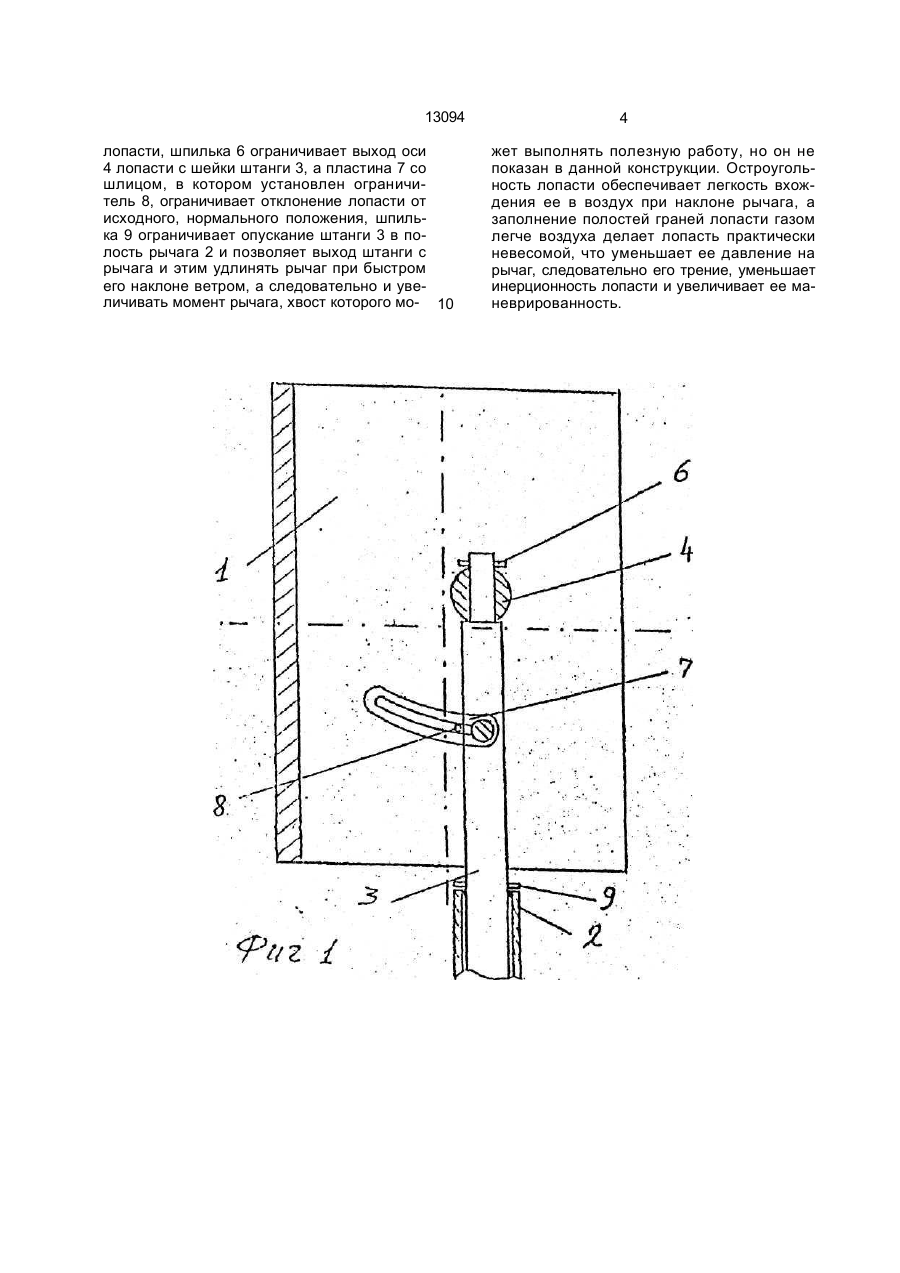

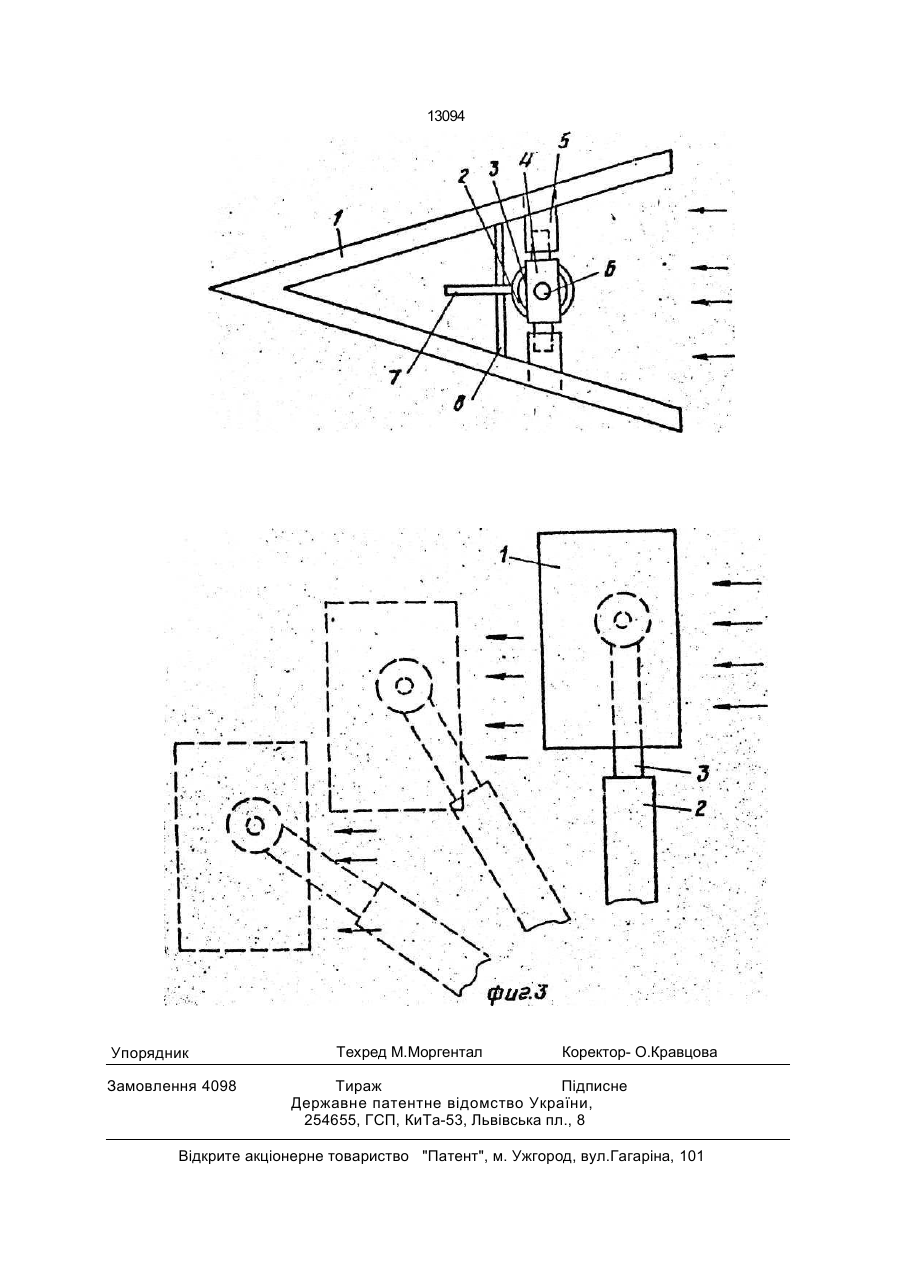

1. Рабочий орган ветродвигателя, содер жащий лопасть, закрепленную на рычаге, о т л и ч а ю щ и й с я тем, что лопасть выполнена из двух плоских прямоугольных граней, соединенных под острым углом, между которыми в ступицах, прикрепленных к граням, установлена ось, соединенная со штангой, установленной коаксиально в трубчатом рычаге с возможностью ее вращения и осевого перемещения. 2. Рабочий орган псп.і. отличающи* й с я тем, что внутренняя полость лопасти выполнена полой и заполнена газом легче воздуха. С> Изобретение относится к технике использования энергии ветра и о частности к лопасти ветродвигателя. Цель изобретения - повышение коэффициента использования ветра путем автоматической установки (ориентации) лопасти перпендикулярно движению ветра. На фиг. 1 показана лопасть сбоку с механизмом крепления ее к штанге в разрезе; на фиг. 2 - то же, вид сверху; на фиг. 3 положения лопасти при наклоне рычага под разным углом. Рабочий орган ветродвигателя содержит лопасть в виде двух полых граней 1, скрепленных боковыми ребрами под острым углом. Причем полости граней лопасти заполнены газом легче воздуха, трубчатый рычаг 2 со штангой 3, установленную внутри рычага, верхняя часть которой поворотно укреплена в центре оси 4 в точке пересечения биссектрис углов образованных гранями с учетом равновесия праоой и левой траки лопасти. Ось 4 вращающе сочленена лопастью посредством ступиц 5, жестко укреп ленных в гранях лопасти шпильку 6, ограничивающую шейку штанги, пластину 7 со шлицом, свободно укрепленную к рычагу, ограничитель 8 отклонения лопасти, шпильку 9 ограничивающую ход штанги внутри рычага. Рабочий орган ветродвигателя работает следующим образом. В исходном положении лопасть занимает уравновешенное положение пс отношению к вертикально установленному рычагу 2. При воздействии ветра на грани 1 лопасти последняя поворачивается в месте сочленения оси 4 в ступицах 5 и сохраняет уравновешенное положение по горизонтали, а при изменении направления ветра лопасть поворачивается вокруг шейки штанги 3, сохраняя при этом прежнее раеновесное положение. Рычаг 3 образовывает при этом угол пропорционально силе ветра, хвост которого выполняет заданную работу, но он не показан. При быстром наклоне рычага, вследствие чего может появиться инерционная сила со о о 13094 лопасти, шпилька 6 ограничивает выход оси 4 лопасти с шейки штанги 3, а пластина 7 со шлицом, в котором установлен ограничитель 8, ограничивает отклонение лопасти от исходного, нормального положения, шпилька 9 ограничивает опускание штанги 3 в полость рычага 2 и позволяет выход штанги с рычага и этим удлинять рычаг при быстром его наклоне ветром, а следовательно и увеличивать момент рычага, хвост которого мо- 10 4 жет выполнять полезную работу, но он не показан в данной конструкции. Остроугольность лопасти обеспечивает легкость вхождения ее в воздух при наклоне рычага, а заполнение полостей граней лопасти газом легче воздуха делает лопасть практически невесомой, что уменьшает ее давление на рычаг, следовательно его трение, уменьшает инерционность лопасти и увеличивает ее маневрированность. 13094 Упорядник Замовлення 4098 Техред М.Моргентал Коректор- О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТа-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
