Передавальний механізм для приводу свердловинної штангової насосної установки
Номер патенту: 43169
Опубліковано: 15.11.2001
Автори: Панченко Вадим Олексійович, Чернявський Анатолій Миколайович, Шахов Олександр Миколайович
Формула / Реферат
Передавальний механізм для приводу свердловинної штангової насосної установки, що складений з механізму перетворення обертового руху в зворотно-поступальний і механізму зміни кутової швидкості, який відрізняється тим, що між кривошипом механізму перетворення обертового руху в зворотно-поступальний і редуктором механізму зміни кутової швидкості створена обертова пара, шляхом насадження диска зубчастого, зафіксованого штифтом запобіжним, на вставний вал редуктора, причому цей диск жорстко з'єднаний із кришкою зубчастою і обоймою, що насаджена на підшипники, які змонтовані на циліндричному виступі кришки редуктора, а кривошип закріплений на обоймі.
Текст

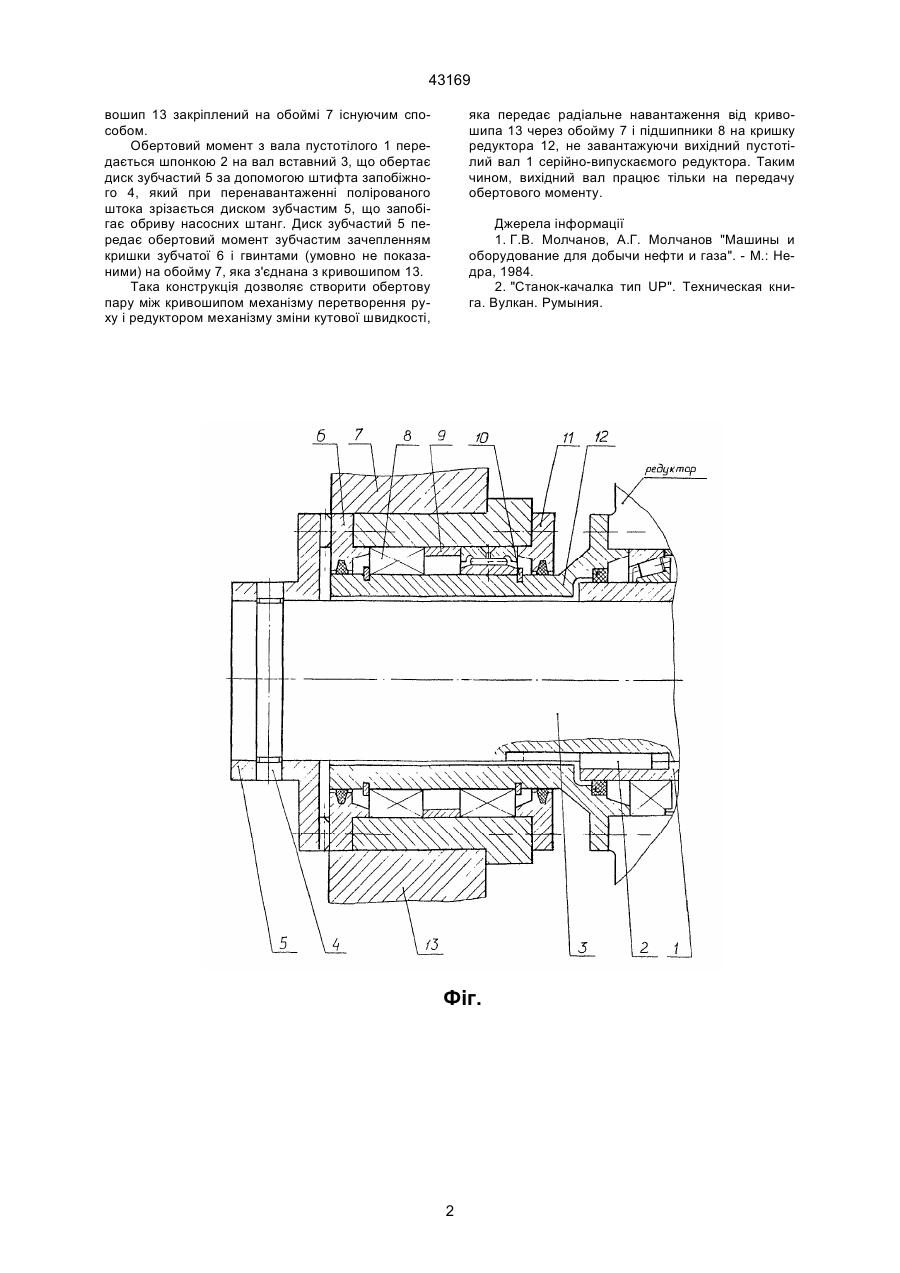

Передавальний механізм для приводу свердловинної штангової насосної установки, що складений з механізму перетворення обертового руху 43169 вошип 13 закріплений на обоймі 7 існуючим способом. Обертовий момент з вала пустотілого 1 передається шпонкою 2 на вал вставний 3, що обертає диск зубчастий 5 за допомогою штифта запобіжного 4, який при перенавантаженні полірованого штока зрізається диском зубчастим 5, що запобігає обриву насосних штанг. Диск зубчастий 5 передає обертовий момент зубчастим зачепленням кришки зубчатої 6 і гвинтами (умовно не показаними) на обойму 7, яка з'єднана з кривошипом 13. Така конструкція дозволяє створити обертову пару між кривошипом механізму перетворення руху і редуктором механізму зміни кутової швидкості, яка передає радіальне навантаження від кривошипа 13 через обойму 7 і підшипники 8 на кришку редуктора 12, не завантажуючи вихідний пустотілий вал 1 серійно-випускаємого редуктора. Таким чином, вихідний вал працює тільки на передачу обертового моменту. Джерела інформації 1. Г.В. Молчанов, А.Г. Молчанов "Машины и оборудование для добычи нефти и газа". - М.: Недра, 1984. 2. "Станок-качалка тип UP". Техническая книга. Вулкан. Румыния. Фіг. 2 43169 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюGear unit for the drive of well beam pump unit
Автори англійськоюPanchenko Vadym Oleksiiovych, Cherniavskyi Anatolii Mykolaiovych, Shakhov Oleksandr Mykolaiovych
Назва патенту російськоюПередающий механизм для привода скважинной насосной установки
Автори російськоюПанченко Вадим Алексеевич, Чернявский Анатолий Николаевич, Шахов Александр Николаевич
МПК / Мітки
МПК: F04B 49/02
Мітки: передавальний, свердловинної, установки, насосної, приводу, штангової, механізм
Код посилання
