Глушник шуму газового струменя

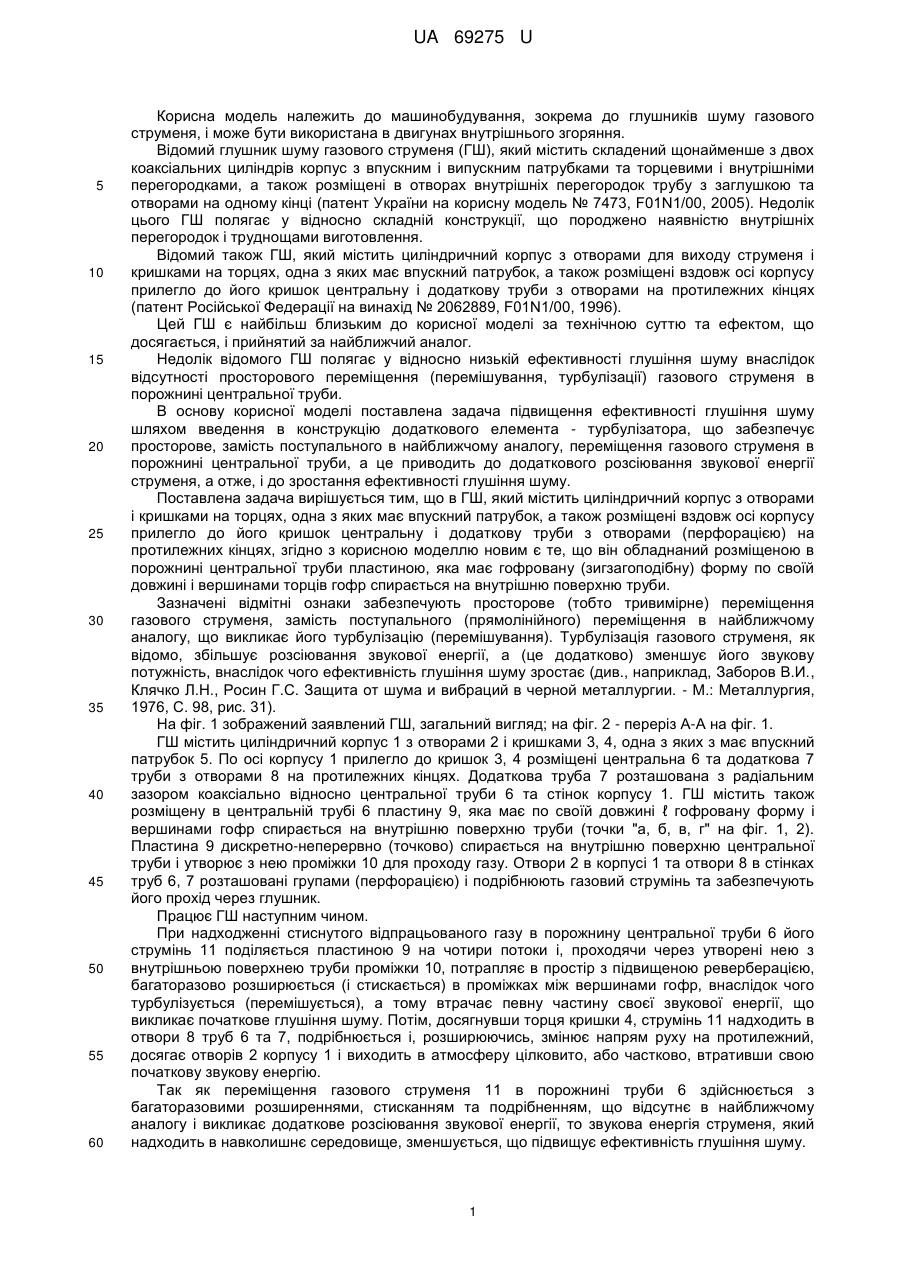

Реферат: UA 69275 U UA 69275 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, зокрема до глушників шуму газового струменя, і може бути використана в двигунах внутрішнього згоряння. Відомий глушник шуму газового струменя (ГШ), який містить складений щонайменше з двох коаксіальних циліндрів корпус з впускним і випускним патрубками та торцевими і внутрішніми перегородками, а також розміщені в отворах внутрішніх перегородок трубу з заглушкою та отворами на одному кінці (патент України на корисну модель № 7473, F01N1/00, 2005). Недолік цього ГШ полягає у відносно складній конструкції, що породжено наявністю внутрішніх перегородок і труднощами виготовлення. Відомий також ГШ, який містить циліндричний корпус з отворами для виходу струменя і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу прилегло до його кришок центральну і додаткову труби з отворами на протилежних кінцях (патент Російської Федерації на винахід № 2062889, F01N1/00, 1996). Цей ГШ є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається, і прийнятий за найближчий аналог. Недолік відомого ГШ полягає у відносно низькій ефективності глушіння шуму внаслідок відсутності просторового переміщення (перемішування, турбулізації) газового струменя в порожнині центральної труби. В основу корисної моделі поставлена задача підвищення ефективності глушіння шуму шляхом введення в конструкцію додаткового елемента - турбулізатора, що забезпечує просторове, замість поступального в найближчому аналогу, переміщення газового струменя в порожнині центральної труби, а це приводить до додаткового розсіювання звукової енергії струменя, а отже, і до зростання ефективності глушіння шуму. Поставлена задача вирішується тим, що в ГШ, який містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу прилегло до його кришок центральну і додаткову труби з отворами (перфорацією) на протилежних кінцях, згідно з корисною моделлю новим є те, що він обладнаний розміщеною в порожнині центральної труби пластиною, яка має гофровану (зигзагоподібну) форму по своїй довжині і вершинами торців гофр спирається на внутрішню поверхню труби. Зазначені відмітні ознаки забезпечують просторове (тобто тривимірне) переміщення газового струменя, замість поступального (прямолінійного) переміщення в найближчому аналогу, що викликає його турбулізацію (перемішування). Турбулізація газового струменя, як відомо, збільшує розсіювання звукової енергії, а (це додатково) зменшує його звукову потужність, внаслідок чого ефективність глушіння шуму зростає (див., наприклад, Заборов В.И., Клячко Л.Н., Росин Г.С. Защита от шума и вибраций в черной металлургии. - М.: Металлургия, 1976, С. 98, рис. 31). На фіг. 1 зображений заявлений ГШ, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. ГШ містить циліндричний корпус 1 з отворами 2 і кришками 3, 4, одна з яких з має впускний патрубок 5. По осі корпусу 1 прилегло до кришок 3, 4 розміщені центральна 6 та додаткова 7 труби з отворами 8 на протилежних кінцях. Додаткова труба 7 розташована з радіальним зазором коаксіально відносно центральної труби 6 та стінок корпусу 1. ГШ містить також розміщену в центральній трубі 6 пластину 9, яка має по своїй довжині ℓ гофровану форму і вершинами гофр спирається на внутрішню поверхню труби (точки "а, б, в, г" на фіг. 1, 2). Пластина 9 дискретно-неперервно (точково) спирається на внутрішню поверхню центральної труби і утворює з нею проміжки 10 для проходу газу. Отвори 2 в корпусі 1 та отвори 8 в стінках труб 6, 7 розташовані групами (перфорацією) і подрібнюють газовий струмінь та забезпечують його прохід через глушник. Працює ГШ наступним чином. При надходженні стиснутого відпрацьованого газу в порожнину центральної труби 6 його струмінь 11 поділяється пластиною 9 на чотири потоки і, проходячи через утворені нею з внутрішньою поверхнею труби проміжки 10, потрапляє в простір з підвищеною реверберацією, багаторазово розширюється (і стискається) в проміжках між вершинами гофр, внаслідок чого турбулізується (перемішується), а тому втрачає певну частину своєї звукової енергії, що викликає початкове глушіння шуму. Потім, досягнувши торця кришки 4, струмінь 11 надходить в отвори 8 труб 6 та 7, подрібнюється і, розширюючись, змінює напрям руху на протилежний, досягає отворів 2 корпусу 1 і виходить в атмосферу цілковито, або частково, втративши свою початкову звукову енергію. Так як переміщення газового струменя 11 в порожнині труби 6 здійснюється з багаторазовими розширеннями, стисканням та подрібненням, що відсутнє в найближчому аналогу і викликає додаткове розсіювання звукової енергії, то звукова енергія струменя, який надходить в навколишнє середовище, зменшується, що підвищує ефективність глушіння шуму. 1 UA 69275 U Заявлений глушник шуму має просту конструкцію і не потребує суттєвих затрат на впровадження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Глушник шуму газового струменя, що містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені по осі корпусу прилегло до його кришок центральну і додаткову труби з отворами на протилежних кінцях, який відрізняється тим, що він обладнаний розміщеною в порожнині центральної труби пластиною, яка має гофровану форму по своїй довжині і вершинами торців гофр спирається на внутрішню поверхню труби. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
