Опора обертового теплотехнічного агрегату
Номер патенту: 45684
Опубліковано: 15.04.2002
Автори: Ванкевич Петро Іванович, Семерак Михайло Михайлович, Добрянська Любов Олександрівна, Затхей Богдан Ілліч
Формула / Реферат
Опора обертового теплотехнічного агрегату, що містить бандаж, по периметру якого рівномірно розміщені опорні ролики, та станину, встановлену на опорній рамі, яка відрізняється тим, що бандаж має П - подібний переріз, а опорні ролики насаджені на сферичні підшипники, які встановлені на осях, закріплених в бокових стінках бандажа.
Текст

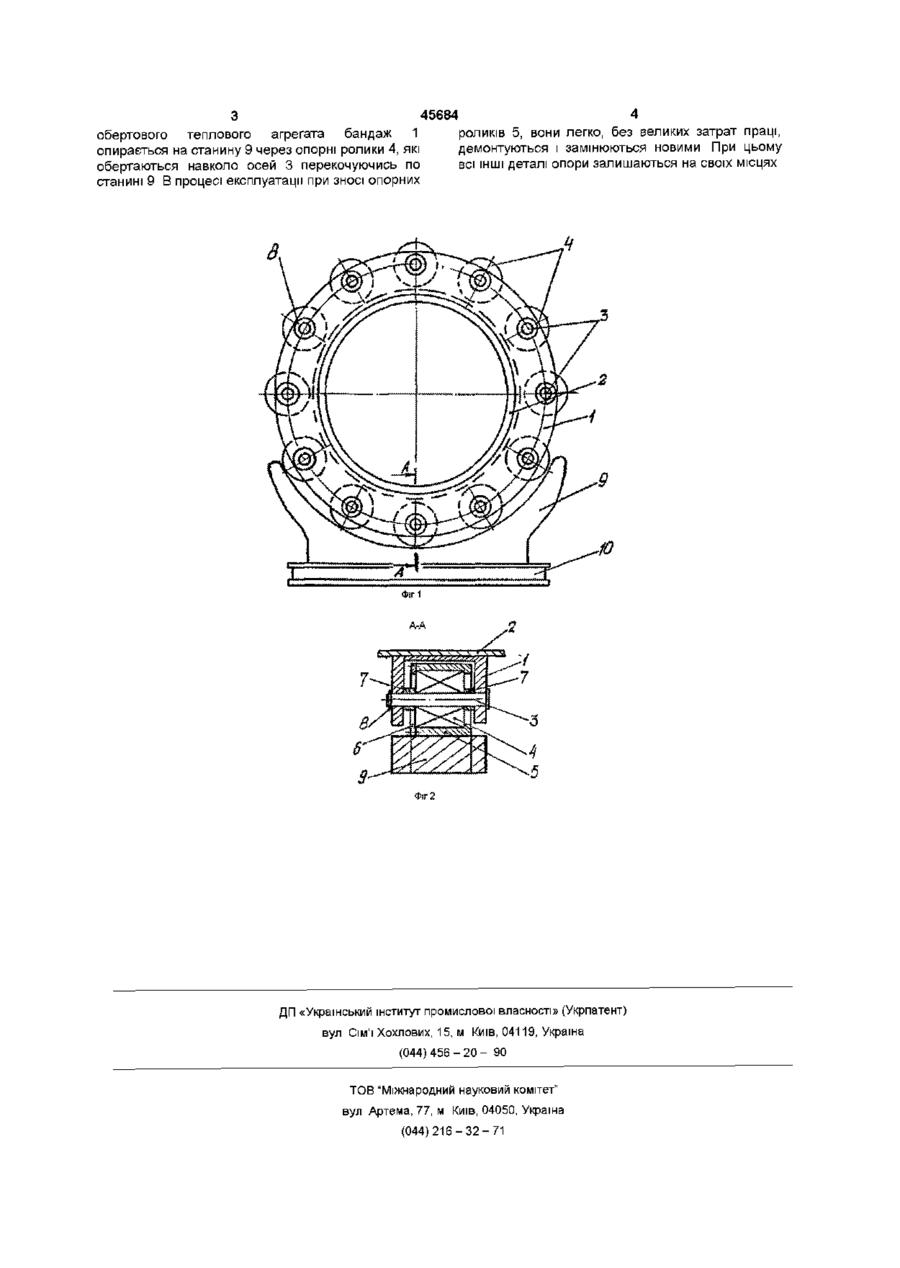

Опора обертового теплотехнічного агрегату, що містить бандаж, по периметру якого рівномірно розміщені опорні ролики, та станину, встановлену на опорній рамі, яка відрізняється тим, що бандаж має П - подібний переріз, а опорні ролики насаджені на сферичні підшипники, які встановлені на осях, закріплених в бокових стінках бандажа містить бандаж, по периметру якого рівномірно розміщені опорні та станину, встановлену на опорній рамі згідно з винаходом, бандаж має Пподібний переріз, а опорні ролики посаджені на сферичні підшипники, встановлені на вісях, закріплених в бокових стінках бандажа При такому виконанні опори, вихідд з ладу одного чи двох опорних роликів не порушить її працездатності ОСІКІЛЬКИ вони мають незалежнее один від одного кріплення, не з'єднані в один кінематичний ланцюг Крім цього запропонована опора володіє підвищеною ремонтопридатністю, за рахунок меншої КІЛЬКОСТІ рухомих кінематичних ланок і заміна будь-якої з них ніяким чином не вплине на працездатність іншої На фіг 1 представлена опора обертового теплотехнічного агрегата, на фіг 2 - січення А-А на фіг 1 Опора включає бандаж 1 П-подібного січення встановлений на корпусі 2 обертового технічного агрегата В бокових стінках бандажа 1 рівномірно по колу закріплені осі 3, на яких насаджені сферичні ролікопідшипники 4 На сферичні ролікопідшипники 4 насаджені опорні ролики 5 які закріплені кільцями 6 Між роликопідшипниками 4 і боковими стінками бандажа 1 встановлені розпорні втулки 7 Осі 3 зафіксовані, в бандажі 1 за допомогою стопорних кілець 8 Опорні ролики З опираються на станину 9, яка розміщена на опорній рамі 10 Опора працює слідуючим чином При русі 00 (О ю 45684 обертового теплового агрегата бандаж 1 опирається на станину 9 через опорні ролики 4, які обертаються навколо осей 3 перекочуючись по станині 9 В процесі експлуатації при зносі опорних роликів 5, вони легко, без великих затрат праці, демонтуються і замінюються новими При цьому всі ІНШІ деталі опори залишаються на своїх місцях Фіг 1 ФІГ 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюVankevych Petro Ivanovych
Автори російськоюВанкевич Петр Иванович
МПК / Мітки
МПК: F27B 7/22
Мітки: агрегату, обертового, теплотехнічного, опора
