Спосіб фрикційного зміцнення
Формула / Реферат
Спосіб фрикційного зміцнення, при якому швидкообертовий зміцнюючий інструмент-диск вводиться у поверхню оброблюваної деталі для швидкого нагріву і одночасного деформування поверхневих шарів металу оброблюваної деталі за рахунок збільшення тиску в зоні їх контакту з подальшим швидким охолодженням за рахунок відведення тепла всередину оброблюваної деталі, який відрізняється тим, що тиск в зоні контакту створюють за рахунок регульованого зусилля притискання інструмента-диска та попутним напрямком обертання інструмента-диска відносно напрямку подачі оброблюваної деталі.
Текст

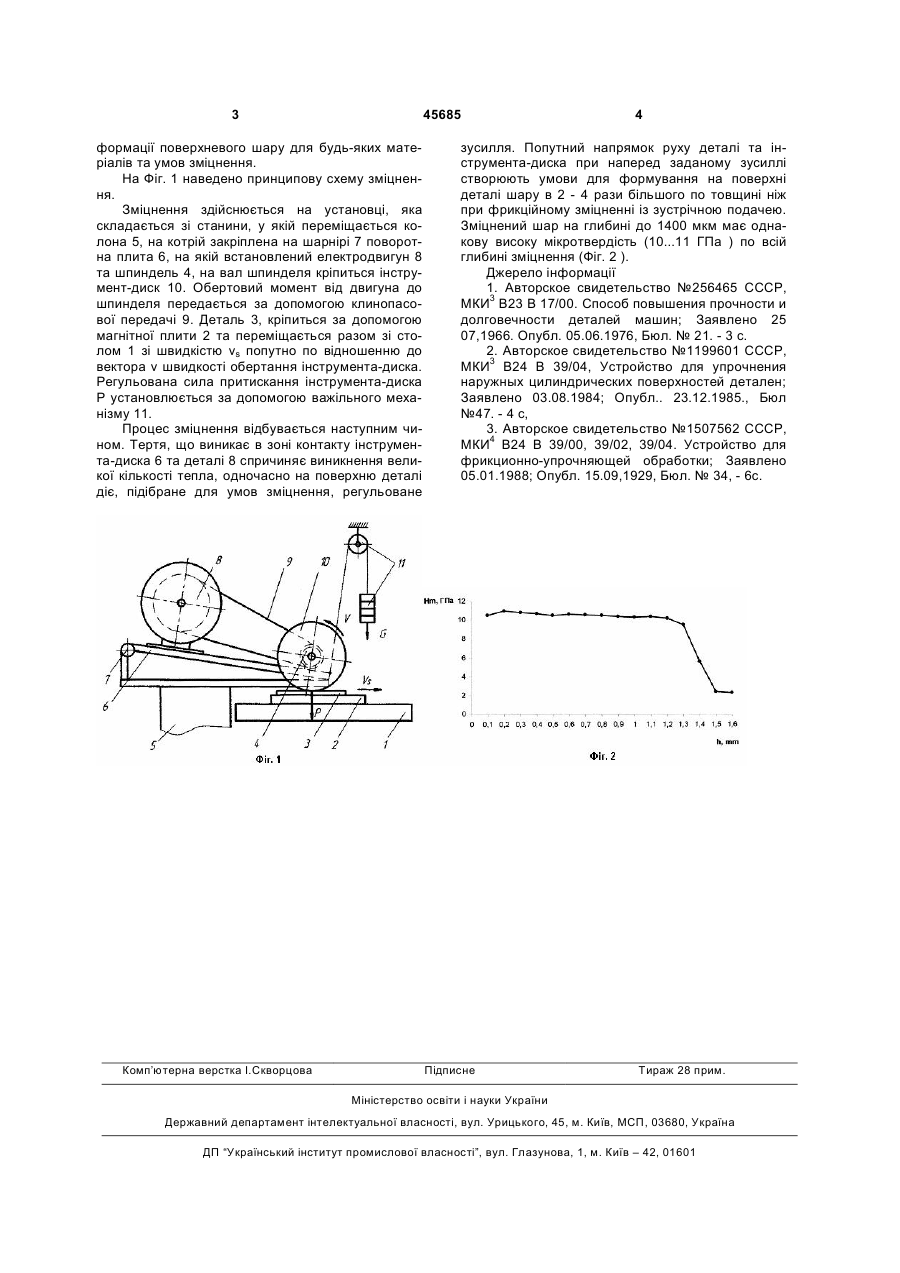

Спосіб фрикційного зміцнення, при якому швидкообертовий зміцнюючий інструмент-диск вводиться у поверхню оброблюваної деталі для 3 45685 формації поверхневого шару для будь-яких матеріалів та умов зміцнення. На Фіг. 1 наведено принципову схему зміцнення. Зміцнення здійснюється на установці, яка складається зі станини, у якій переміщається колона 5, на котрій закріплена на шарнірі 7 поворотна плита 6, на якій встановлений електродвигун 8 та шпиндель 4, на вал шпинделя кріпиться інструмент-диск 10. Обертовий момент від двигуна до шпинделя передається за допомогою клинопасової передачі 9. Деталь 3, кріпиться за допомогою магнітної плити 2 та переміщається разом зі столом 1 зі швидкістю vs попутно по відношенню до вектора ν швидкості обертання інструмента-диска. Регульована сила притискання інструмента-диска Ρ установлюється за допомогою важільного механізму 11. Процес зміцнення відбувається наступним чином. Тертя, що виникає в зоні контакту інструмента-диска 6 та деталі 8 спричиняє виникнення великої кількості тепла, одночасно на поверхню деталі діє, підібране для умов зміцнення, регульоване Комп’ютерна верстка І.Скворцова 4 зусилля. Попутний напрямок руху деталі та інструмента-диска при наперед заданому зусиллі створюють умови для формування на поверхні деталі шару в 2 - 4 рази більшого по товщині ніж при фрикційному зміцненні із зустрічною подачею. Зміцнений шар на глибині до 1400 мкм має однакову високу мікротвердість (10...11 ГПа ) по всій глибині зміцнення (Фіг. 2 ). Джерело інформації 1. Авторское свидетельство №256465 СССР, МКИ3 В23 В 17/00. Способ повышения прочности и долговечности деталей машин; Заявлено 25 07,1966. Опубл. 05.06.1976, Бюл. № 21. - 3 с. 2. Авторское свидетельство №1199601 СССР, МКИ3 В24 В 39/04, Устройство для упрочнения наружных цилиндрических поверхностей детален; Заявлено 03.08.1984; Опубл.. 23.12.1985., Бюл №47. - 4 с, 3. Авторское свидетельство №1507562 СССР, МКИ4 В24 В 39/00, 39/02, 39/04. Устройство для фрикционно-упрочняющей обработки; Заявлено 05.01.1988; Опубл. 15.09,1929, Бюл. № 34, - 6с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of friction strengthening
Автори англійськоюKiryk Mykola Dmytrovych, Rud Andrii Yevhenovych
Назва патенту російськоюСпособ фрикционного упрочнения
Автори російськоюКирик Николай Дмитриевич, Рудь Андрей Евгеньевич
МПК / Мітки
МПК: B24B 39/00, B23B 17/00
Мітки: фрикційного, зміцнення, спосіб
