Пристрій для тренування

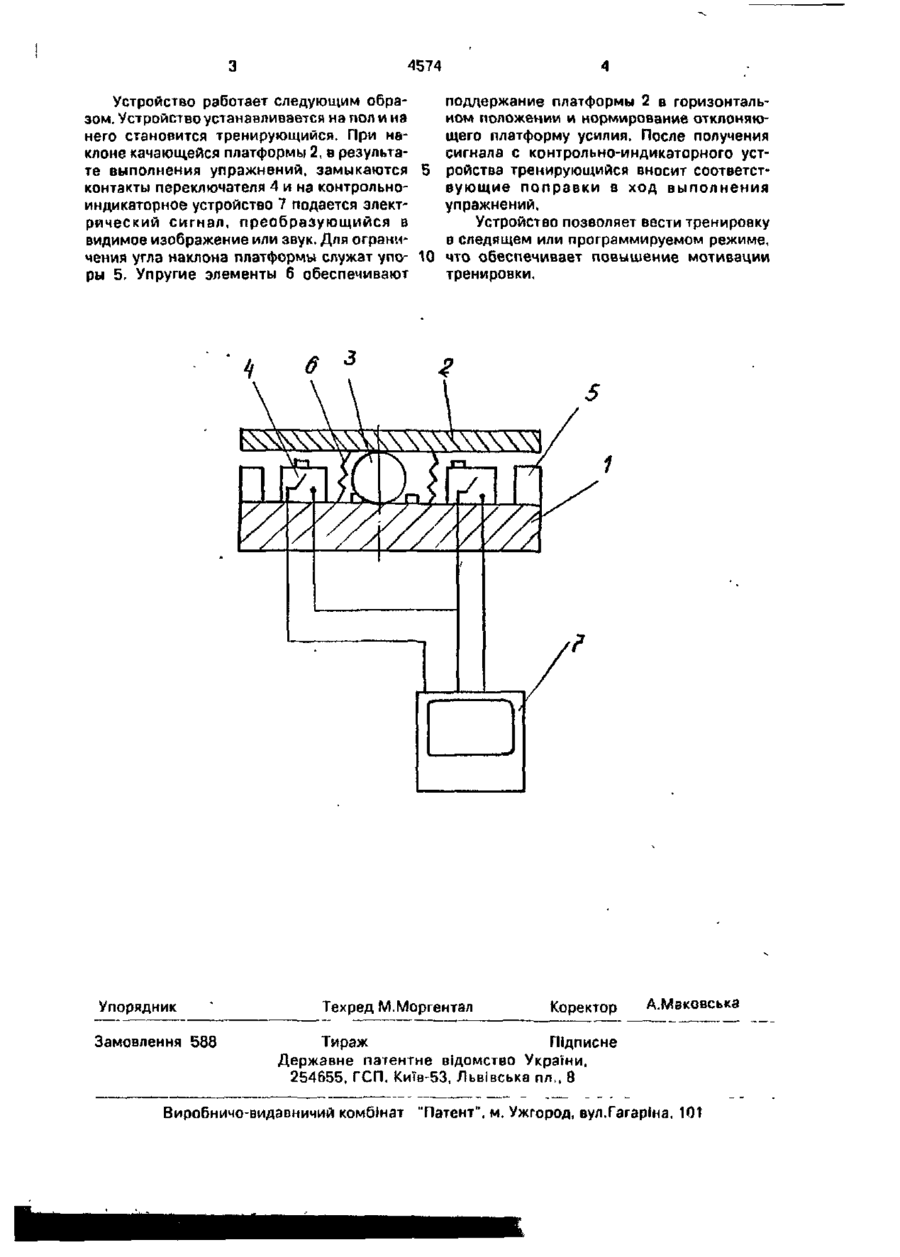

1. Устройство для тренировки, содержащее дисковое основание с шаровой опорой, установленной по центру основания, и качающуюся платформу, о т л и ч а ю щ е е с я тем, что в него введено контрольно-индикаторное устройство, а на краях дискового основания диаметрально установлены по крайней мере две пары переключателей, соединенные с контрольно-индикаторным устройством. 2, Устройство п о п . і . о т л и ч а ю щ е е с я тем, что между платформой и основанием установлены упругие элементы. 3. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что по краям основания установлены упоры. С > Изобретение относится к устройствам для тренировки опорно-двигательного и вестибулярного аппарата человека. Наиболее близким к заявляемому является устройство [1], содержащее дисковое основание с шаровой опорой, установленной по центру основания, и качающуюся платформу Недостатком известного устройства является отсутствие связи между требуемой нагрузкой тренирующегося и фактической нагрузкой Задачей, на решение которой направлено изобретение, является усовершенствование устройства для тренировки путем введения контрольно-индикаторного устройства, благодаря чему осуществляется точная дозировка интенсивности, объема нагрузки, ее моделирование с учетом физического состояния занимающегося. Поставленная задача решается тем, что в устройство для тренировки, содержащее дисковое основание с шаровой опорой, установленной по центру основания, и качающуюся платформу, согласно изобретению, введено контрольно-индикаторное устройство, а на краях дискового основания диаметрально установлены, по крайней мере, две пары переключателей, соединенные с контрольно-индикаторным устройством. Между платформой и основанием в устройстве установлены упругие элементы, а по краям основания установлены упоры На чертеже приведен общий вид устройства для тренировки. Устройство содержит основание 1, качающуюся платформу 2, шаровую опору 3, переключатели 4, упоры 5, упругие элементы 6, контрольно-индикаторное устройство 7 ел о 4574 Устройство работает следующим образом. Устройство устанавливается на пол и на него становится тренирующийся. При наклоне качающейся платформы 2, в результате выполнения упражнений, замыкаются контакты переключателя 4 и на контрольноиндикаторное устройство 7 подается электрический сигнал, преобразующийся в видимое изображение или звук. Для ограничения угла наклона платформы служат упоры 5. Упругие элементы 6 обеспечивают поддержание платформы 2 в горизонтальном положении и нормирование отклоняющего платформу усилия. После получения сигнала с контрольно-индикаторного устройства тренирующийся вносит соответствующие поправки в ход выполнения упражнений. Устройство позволяет вести тренировку в следящем или программируемом режиме, что обеспечивает повышение мотивации тренировки. W\ \\4 \W\\ Упорядник Замовлення 588 Техред М.Моргентал Коректор А.Мвковська Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, ЇСИ
