Пристрій для тренування гірськолижників

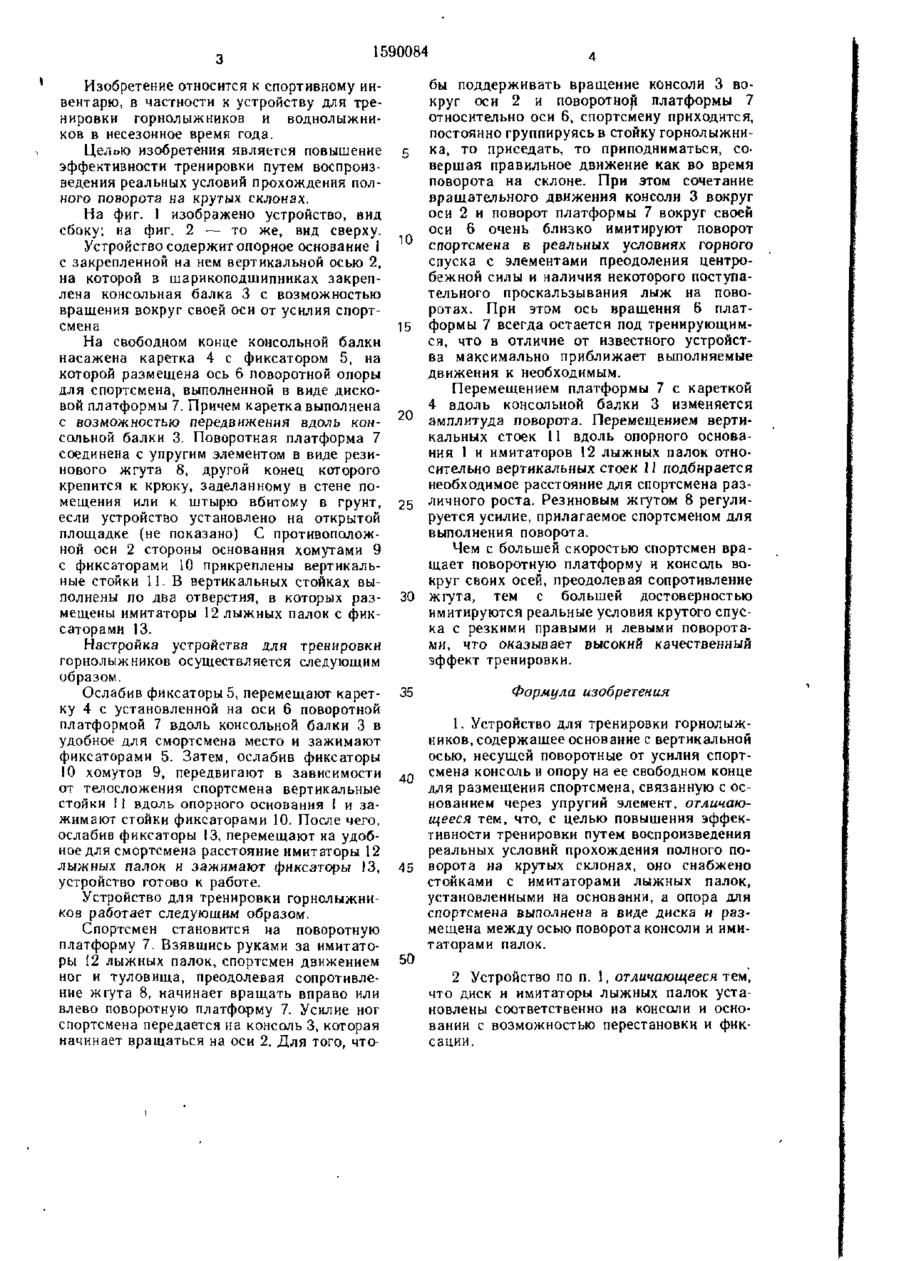

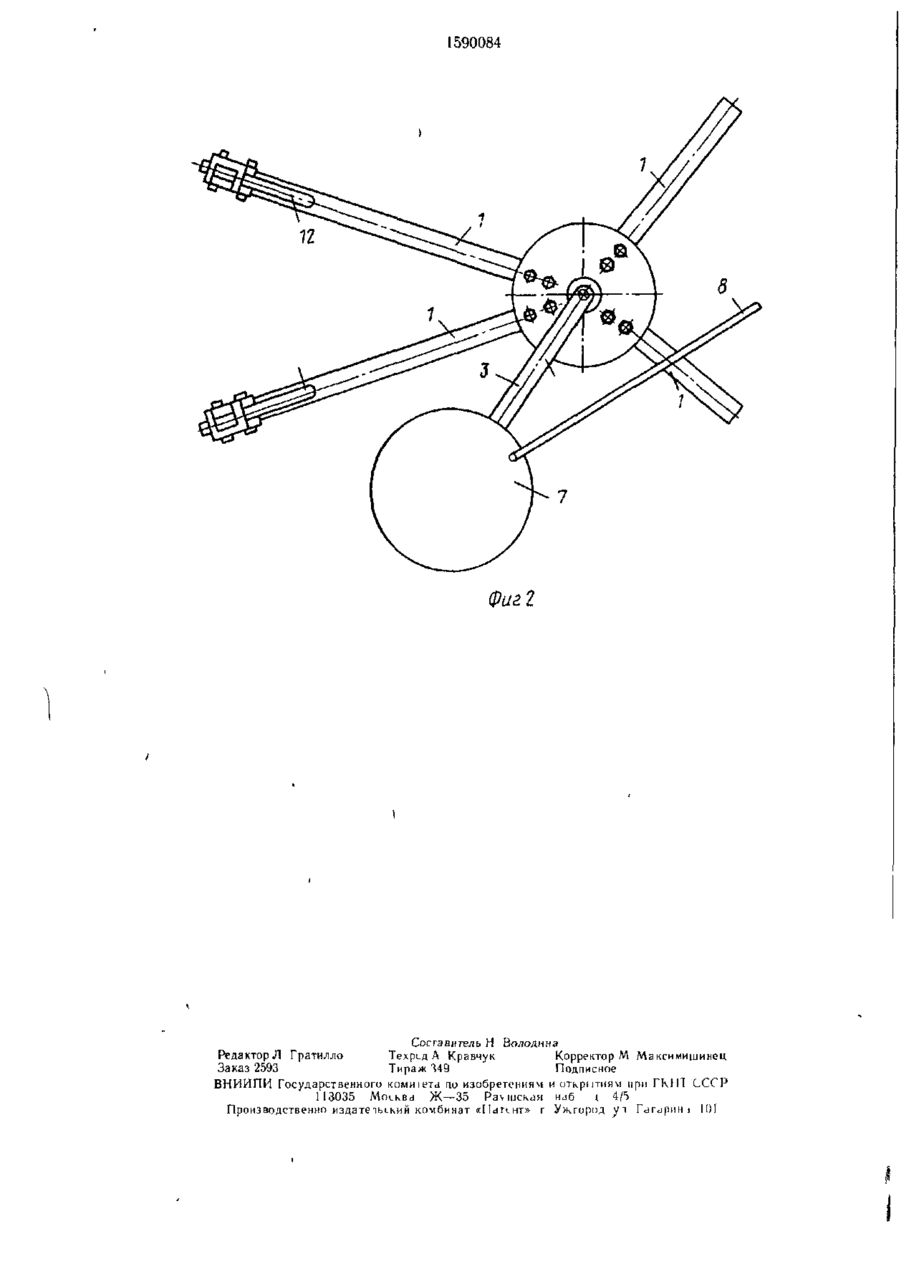

Изобретение позволяет повысить эффективность тренировки спортсменов путем максимальной имитации реальных условий прохождения полного поворота на крутых скло нах. Устройство содержит основание 1 с вер тикальной осью 2 и консолью 3 на ней. Через каретку 4 на консоли установлена поворотная относительно оси 6 дисковая платформа 7 для спортсмена Последовательно с осью 2 и платформой 7 на основании установлены стойки 11. На стойках размещены имитаторы лыжных палок 12. Устройство регулируется индивидуально для каждого спортсмена. Вращение платформы и консоли осуществляется спортсменом с преодолением сопротивления упругого элемента 8. 1 з.п.ф-лы, 2 ил сд со 00 1590084 Изобретение относится к спортивному инвентарю, в частности к устройству для тренировки горнолыжников и воднолыжников в несезонное время года. Целою изобретения является повышение эффективности тренировки путем воспроизведения реальных условий прохождения полного поворота на крутых склонах. На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, вид сверху. Устройство содержит опорное основание 1 с закрепленной на нем вертикальной осью 2, на которой в шарикоподшипниках закреплена консольная балка 3 с возможностью вращения вокруг своей оси от усилия спортсмена На свободном конце консольной балки насажена каретка 4 с фиксатором 5, на которой размещена ось 6 поворотной опоры для спортсмена, выполненной в виде дисковой платформы 7. Причем каретка выполнена с возможностью передвижения вдоль консольной балки 3. Поворотная платформа 7 соединена с упругим элементом в виде резинового жгута 8, другой конец которого крепится к крюку, заделанному в стене помещения или к штырю вбитому в грунт, если устройство установлено на открытой площадке (не показано) С противоположной оси 2 стороны основания хомутами 9 с фиксаторами 10 прикреплены вертикальные стойки 11. В вертикальных стойках выполнены по два отверстия, в которых размещены имитаторы 12 лыжных палок с фиксаторами 13. 5 10 15 •^ 25 30 бы поддерживать вращение консоли 3 вокруг оси 2 и поворотной платформы 7 относительно оси 6, спортсмену приходится, постоянно группируясь в стойку горнолыжника, то приседать, то приподниматься, совершая правильное движение как во время поворота на склоне. При этом сочетание вращательного движения консоли 3 вокруг оси 2 и поворот платформы 7 вокруг своей оси 6 очень близко имитируют поворот спортсмена в реальных условиях горного спуска с элементами преодоления центробежной силы и наличия некоторого поступательного проскальзывания лыж на поворотах. При этом ось вращения 6 платформы 7 всегда остается под тренирующимся, что в отличие от известного устройства максимально приближает выполняемые движения к необходимым. Перемещением платформы 7 с кареткой 4 вдоль консольной балки 3 изменяется амплитуда поворота. Перемещением вертикальных стоек 11 вдоль опорного основания 1 и имитаторов 12 лыжных палок относительно вертикальных стоек II подбирается необходимое расстояние для спортсмена различного роста. Резиновым жгутом 8 регулируется усилие, прилагаемое спортсменом для выполнения поворота. Чем с большей скоростью спортсмен вращает поворотную платформу и консоль вокруг своих осей, преодолевая сопротивление жгута, тем с большей достоверностью имитируются реальные условия крутого спуска с резкими правыми и левыми поворотами, что оказывает высокий качественный эффект тренировки. Настройка устройства для тренировки горнолыжников осуществляется следующим образом. Формула изобретения Ослабив фиксаторы 5, перемещают карет- 35 ку 4 с установленной на оси 6 поворотной 1. Устройство для тренировки горнолыжплатформой 7 вдоль консольной балки 3 в ников, содержащее основание с вертикальной удобное для смортсмена место и зажимают осью, несущей поворотные от усилия спортфиксаторами 5. Затем, ослабив фиксаторы 10 хомутов 9, передвигают в зависимости 4 0 смена консоль и опору на ее свободном конце от телосложения спортсмена вертикальные для размещения спортсмена, связанную с осстойки 1 1 вдоль опорного основания 1 и занованием через упругий элемент, отличаюжимают стойки фиксаторами 10. После чего, щееся тем, что, с целью повышения эффекослабив фиксаторы 13, перемещают на удобтивности тренировки путем воспроизведения ное для смортсмена расстояние имитаторы 12 реальных условий прохождения полного полыжных палок и зажимают фиксаторы 13, 45 ворота на крутых склонах, оно снабжено устройство готово к работе. стойками с имитаторами лыжных палок, установленными на основании, а опора для Устройство для тренировки горнолыжниспортсмена выполнена в виде диска и разков работает следующим образом. мещена между осью поворота консоли и имиСпортсмен становится на поворотную таторами палок. платформу 7. Взявшись руками за имитаторы 12 лыжных палок, спортсмен движением 50 ног и туловища, преодолевая сопротивле2 Устройство по п. I, отличающееся тем, ние жгута 8, начинает вращать вправо или что диск и имитаторы лыжных палок уставлево поворотную платформу 7. Усилие ног новлены соответственно на консоли и осноспортсмена передается на консоль 3, которая вании с возможностью перестановки и фикначинает вращаться на оси 2. Для того, чтосации. 1590084 Фаг 1 Составитель Н Володина Редактор/! Гратилло Texpt-д А Кравчук Корректор М Максимишинец Заказ 2593 Тираж 449 Подписное ВНИИПИ Государственного комшета по изобретениям и откритиям при ГМП СССР 113035 MoLKBd Ж—35 PaviuckdH нлб і 4/5 Производственно издатечы-кий комбинат «[ Id rt. нт» г Ужгород ут Гагарин і 101
