Осаджувальний електрод електрофільтра
Номер патенту: 45806
Опубліковано: 25.11.2009
Автори: Молчанов Володимир Миколайович, Молчанов Олександр Володимирович
Формула / Реферат
1. Осаджувальний електрод електрофільтра, що складається з осаджувальних елементів, які являють собою профільовані металеві листи з з'єднувальними елементами, який відрізняється тим, що кожен з осаджувальних елементів в поперечному перерізі складається з прямолінійної центральної ділянки (1), від якої під кутом 110...134° відігнуті бокові прямолінійні ділянки (2), довжина яких становить 0,114...0,212 від довжини центральних ділянок (1).
2. Осаджувальний електрод за п. 1, який відрізняється тим, що з'єднання осаджувальних елементів здійснюється точковим зварюванням, механічними кріпленнями або зварюванням через отвір.
Текст

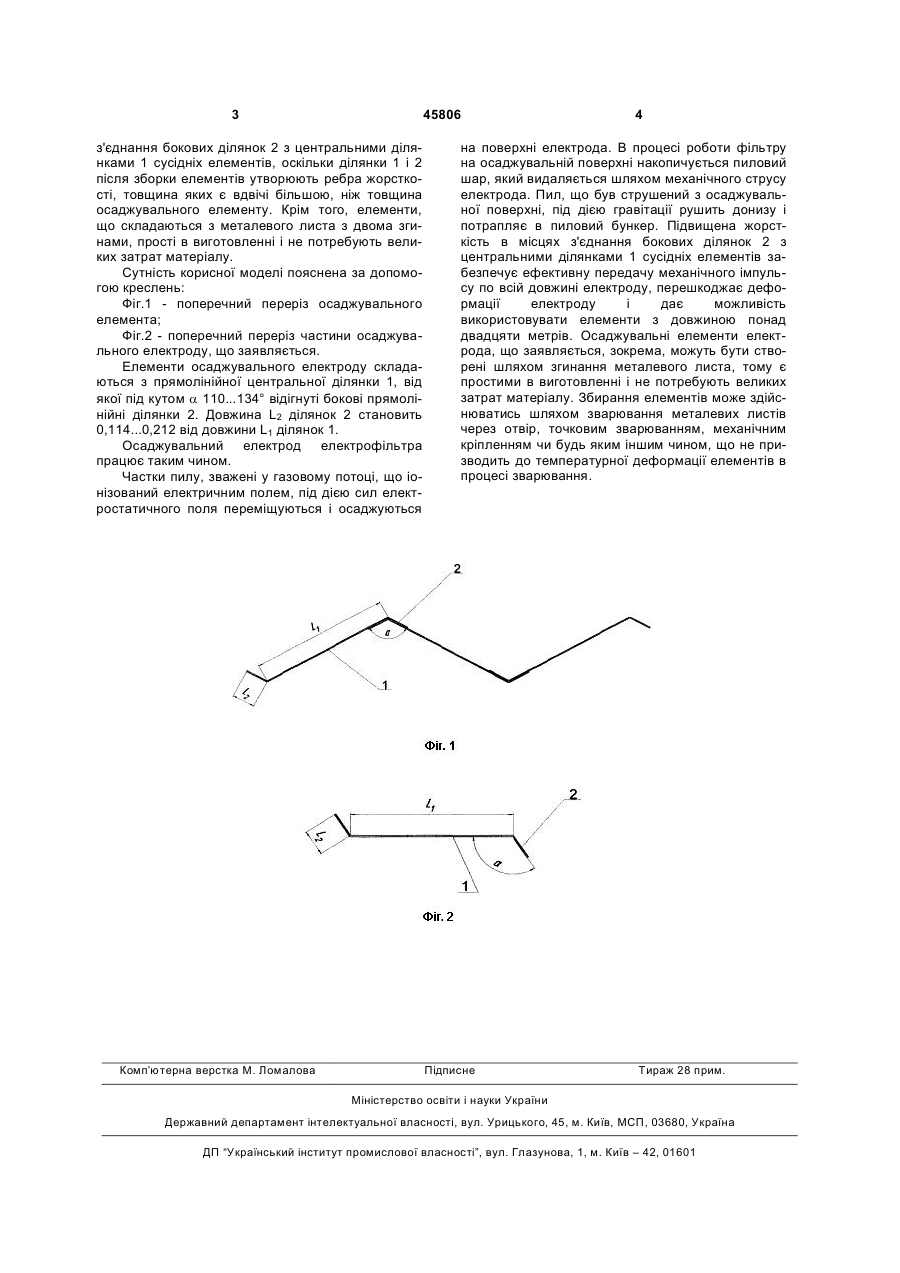

1. Осаджувальний електрод електрофільтра, що складається з осаджувальних елементів, які являють собою профільовані металеві листи з 3 45806 з'єднання бокових ділянок 2 з центральними ділянками 1 сусідніх елементів, оскільки ділянки 1 і 2 після зборки елементів утворюють ребра жорсткості, товщина яких є вдвічі більшою, ніж товщина осаджувального елементу. Крім того, елементи, що складаються з металевого листа з двома згинами, прості в виготовленні і не потребують великих затрат матеріалу. Сутність корисної моделі пояснена за допомогою креслень: Фіг.1 - поперечний переріз осаджувального елемента; Фіг.2 - поперечний переріз частини осаджувального електроду, що заявляється. Елементи осаджувального електроду складаються з прямолінійної центральної ділянки 1, від якої під кутом a 110...134° відігнуті бокові прямолінійні ділянки 2. Довжина L2 ділянок 2 становить 0,114...0,212 від довжини L1 ділянок 1. Осаджувальний електрод електрофільтра працює таким чином. Частки пилу, зважені у газовому потоці, що іонізований електричним полем, під дією сил електростатичного поля переміщуються і осаджуються Комп’ютерна верстка М. Ломалова 4 на поверхні електрода. В процесі роботи фільтру на осаджувальній поверхні накопичується пиловий шар, який видаляється шляхом механічного струсу електрода. Пил, що був струшений з осаджувальної поверхні, під дією гравітації рушить донизу і потрапляє в пиловий бункер. Підвищена жорсткість в місцях з'єднання бокових ділянок 2 з центральними ділянками 1 сусідніх елементів забезпечує ефективну передачу механічного імпульсу по всій довжині електроду, перешкоджає деформації електроду і дає можливість використовувати елементи з довжиною понад двадцяти метрів. Осаджувальні елементи електрода, що заявляється, зокрема, можуть бути створені шляхом згинання металевого листа, тому є простими в виготовленні і не потребують великих затрат матеріалу. Збирання елементів може здійснюватись шляхом зварювання металевих листів через отвір, точковим зварюванням, механічним кріпленням чи будь яким іншим чином, що не призводить до температурної деформації елементів в процесі зварювання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPrecipitation electrode of electric separator
Автори англійськоюMolchanov Volodymyr Mykolaiovych, Molchanov Oleksandr Volodymyrovych
Назва патенту російськоюОсадительный электрод электрофильтра
Автори російськоюМолчанов Владимир Николаевич, Молчанов Александр Владимирович
МПК / Мітки
МПК: B03C 3/45
Мітки: осаджувальний, електрофільтра, електрод
