Стільниковий електрофільтр

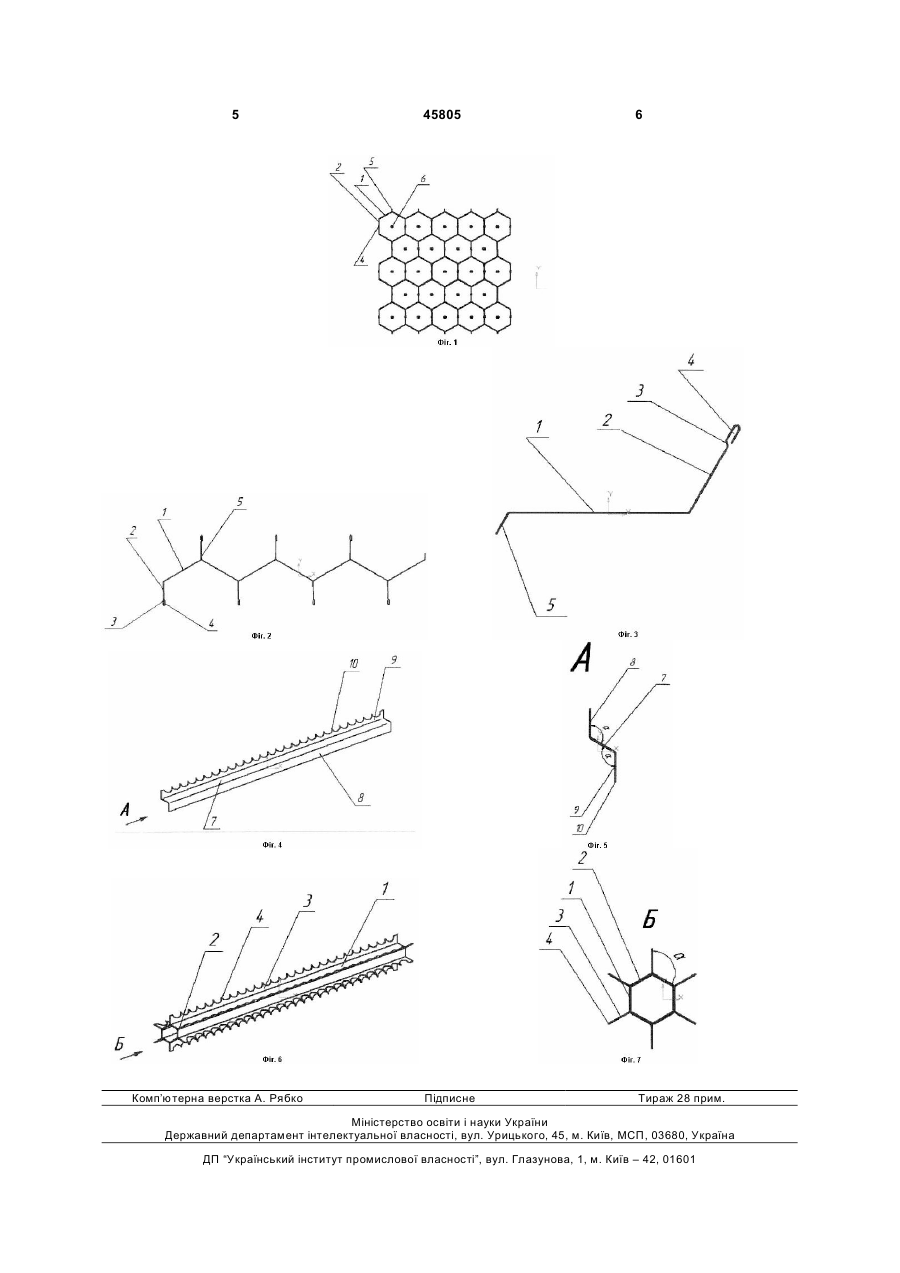

Стільниковий електрофільтр, в якому осаджувальні камери мають вигляд порожнистої шестигранної призми і складаються з профільованих металевих листів, який відрізняється тим, що осаджувальні камери утворені чотирма елементами, кожен з яких в поперечному перерізі складається з довгої прямолінійної ділянки, короткої прямолінійної ділянки, розташованої під кутом 120° до довгої ділянки, співвідношення довжин короткої ділянки і довгої ділянки складає 0,34...0,5 до 1, на кінці короткої ділянки утворена перехідна ділянка, довжина якої дорівнює 0,05...0,09 від довжини ко 3 левих листів, згідно корисної моделі, осаджувальні камери утворені чотирма елементами, кожен з яких в поперечному перетині складається з довгої прямолінійної ділянки, короткої прямолінійної ділянки, розташованої під кутом 120° до довгої ділянки, співвідношення довжин короткої ділянки і довгої ділянки складає 0,34...0,5 до 1, на кінці короткої ділянки утворена перехідна ділянка, довжина якої дорівнює 0,05...0,09 від довжини короткої ділянки, кут між перехідною ділянкою і короткою ділянкою складає 108...162°, в кінці перехідної ділянки утворений U-подібний з'єднувальний елемент, обидві прямолінійні частини якого розташовані під кутом 108...162° до перехідної ділянки, кінець довгої ділянки зігнутий під кутом 120° і переходить у відбортовку, співвідношення довжин відбортовки і довгої ділянки складає 0,05...0,5:1, в центрі осаджувальних камер розташовані коронуючі електроди, основа яких має вигляд шестигранної профільної труби і складається з шести елементів, кожен з яких в поперечному перетині містить три прямолінійні ділянки: центральну ділянку, відбортовку і полицю, в кінці якої виконані голки, при цьому кут нахилу відбортовки і полиці по відношенню до центральної ділянки дорівнює 120°, співвідношення довжин центральної ділянки і відбортовки 1:0,3...1, співвідношення довжин центральної ділянки і полиці 1:0,3-3. Дотримання ознак, що лежать в основі корисної моделі, наводить до утворення при збірці осаджувальних камер у вигляді правильної шестигранної призми, в центрі яких знаходяться коронируючі електроди з жорсткими основами і шістьма рядами голкоподібних точок коронирування, які, згідно розрахункам, оптимально пристосовані до розподілу електричного поля усередині шестигранних осаджувальних камер. Таким чином, кожна ділянка осаджувальної поверхні в електрофільтрі, що заявляється, більш рівномірно, ніж в найближчому аналогу, віддалений від коронуючого електроду і знаходиться в електричному полі з оптимальною інтенсивністю. Простота і технологічність виготовлення зберігається, оскільки при збірці електродних елементів фільтру потрібна мінімальна кількість зварювальних робіт (зварювання можна замінити будь-яким доцільним типом механічних кріплень). Сутність корисної моделі пояснюється за допомогою креслень: - Фіг.1 - горизонтальний перетин осаджувальних камер електрофільтру; - Фіг.2 - взаємне розташування осаджувальних елементів при збірці; - Фіг.3 - осаджувальний елемент; - Фіг.4 - елемент коронуючого електроду; - Фіг.5 - поперечний перетин елементу коронуючого електроду; - Фіг.6 - аксонометрія коронуючого електроду; - Фіг.7 - поперечний перетин коронуючого електроду. Осаджувальна поверхня фільтру складається з елементів, які в зібраному вигляді утворюють 45805 4 осаджувальні камери у формі шестигранної призми. Осаджувальні камери утворені чотирма елементами, кожен з яких в поперечному перетині складається з довгої прямолінійної ділянки 1, короткої прямолінійної ділянки 2, розташованого під кутом 120° до довгої ділянки 1. Співвідношення довжин короткої ділянки 2 і довгої ділянки 1 складає 0,34...0,5 до 1. На кінці короткої ділянки 2 утворена перехідна ділянка З, довжина якого дорівнює 0,05...0,09 довжини короткої ділянки 2, кут між перехідною ділянкою 3 і короткою ділянкою 2 складає 108...162°. В кінці перехідної ділянки 3 утворений U-подібний з'єднувальний елемент 4, обидві прямолінійні частини якого розташовані під кутом 108...162° до перехідної ділянки 3. Кінець довгої ділянки 1 зігнутий під кутом 120° і переходить у відбортовку 5, співвідношення довжини відбортовки 5 і довгої ділянки 1 складає 0,05...0,5:1. В центрі кожної осаджувальної камери розміщений коронуючий електрод 6, основа якого має вигляд шестигранної профільної труби і складається з шести елементів, кожен з яких в поперечному перетині містить три прямолінійні ділянки: центральну ділянку 7, відбортовку 8 і полицю 9, в кінці якої виконані голки 10, при цьому кут нахилу відбортовки 8 і полиці 9 по відношенню до центральноїділянки 7 рівний 120°, співвідношення довжин центральної ділянки 7 і відбортовки 8 складає 1:0,3-1, співвідношення довжин центральної ділянки 7 і полиці 9 складає 1:0,3...3. Фільтр працює наступним чином. Збірка осаджувальних елементів в стільникову конструкцію відбувається за допомогою точкового зварювання або механічних кріплень відбортовок з ділянками поверхні сусідніх елементів, що зменшує кількість робіт, необхідних при монтажі фільтру. В центрі кожної осаджувальної камери розміщений коронуючий електрод 6, що створює електричне поле. Частки пилу в потоці забрудненого повітря, що проходить крізь осаджувальну камеру, іонізуються полем і під дією електростатичного тяжіння осідають на стінках осаджувальних камер. Форма осаджувальних камер у вигляді правильної шестигранної призми приводить до збільшення поверхні осадження, а також рівномірного розподілу електричного поля по всіх ділянках осаджувальної поверхні. Пил, що скупчився на коронуючих електродах 6 в процесі експлуатації фільтру, періодично видаляється за допомогою механічного струшуючого імпульсу. Подвоєна жорсткість в місцях з'єднання центральних ділянок 7 і відбортовок 8 сприяє ефективній передачі струшуючого імпульсу по всій довжині електродів 6, а відсутність горизонтальних поверхонь усуває можливість накопичення на електродах б пилового шару. Кожна з шести полиць 9 коронуючого електроду направляє Власний ряд голок 4 до своєї ділянки шестигранної осаджувальної камери, таким чином, форма електродів електрофільтру забезпечує рівномірний розподіл електричного поля і усуває наявність неактивних зон осаджувальної поверхні. 5 Комп’ютерна верстка А. Рябко 45805 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
