Пристрій для визначення коефіцієнта тертя ковзання

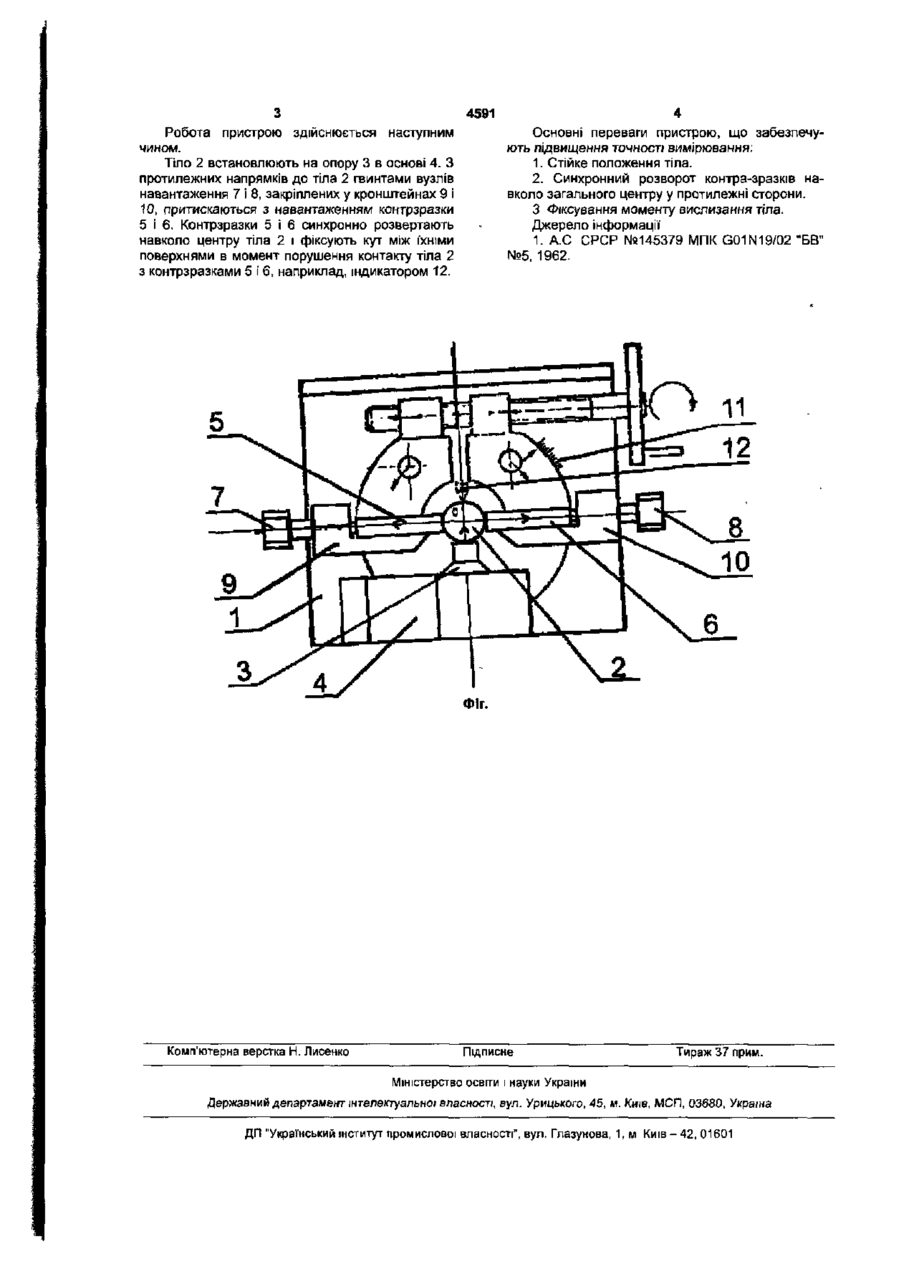

Пристрій для визначення коефіцієнта тертя ковзання, що містить корпус, два симетрично розташованих контрзразки під навантаженням, між якими знаходиться тіло, який відрізняється тим, що контрзразки розташовано з можливістю синхронного розвороту у протилежних напрямках навколо спільної" осі тіла, встановленого на опору з поверхнею, перпендикулярною площині розвороту контрзразків, на корпус нанесено шкалу виміру кута розвороту контрзразків. » гі Корисна модель відноситься до трибології, може бути використана у випробуваннях фрикційних властивостей контакту в транспортному машинобудуванні, а також при обробні металів тиском. Відомо пристрій для визначення коефіцієнту тертя ковзання кулевідних та циліндричних тіл між їхніми поверхнями в момент порушення контакту тіла з контрзразками, що містить корпус і два симетрично розташованих контрзразка під навантаженням, які обертаються навколо центру опори, діють з навантаженням на циліндричну поверхню тіла, розташованого між ними, і фіксують кут між своіми поверхнями в момент порушення контакту тіла с контрзразками для визначення коефіцієнта тертя прототип [1] Недоліком відомого пристрою є коливання орієнтації тіла, неможливість однозначного визначення моменту заклинювання тіла та недостатня точність виміру кута обертання контрзразків. В основу корисної моделі поставлено задачу удосконалення пристрою для визначення коефіцієнту тертя шляхом того, що контрзразки і поверхнями тертя, які виконані перпендикулярно їх осі, встановлені радіальне з можливістю синхронного розвороту в протилежні сторони навколо осі тіла, забезпечують стійку орієнтацію тіла і достатню точність до кінця вимірювань. Поставлена задача досягається тим, що при стрій для визначення коефіцієнту тертя, який містить корпус та два симетрично розташованих контрзразка під навантаженням, між якими знаходиться тіло, згідно корисної моделі, контрзразки розташовано з можливістю синхронного розвороту у протилежних напрямках навколо спільної осі тіла, встановленого на опору з поверхнею, перпендикулярної площині розвороту котрзразків, момент порушення контакту контрзразків реєструється після зникнення дії сили реакції опори на тіло, на корпус нанесено шкалу виміру кута розвороту контрзразків, що забезпечує стійкість та постійність деформуючого зусилля і гарантує високу точність вимірювання коефіцієнту тертя. Відмінною рисою запропонованого пристрою є те, що орієнтація тіла відносно центру розвороту відбувається по трьох точках, що гарантує точне ствпадіння осі тіла і кронштейнів, а також утримання його на осі на протязі випробування. Опора утримує тіло на осі розвороту і забезпечує стабільність результатів вимірювання. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено пристрій для визначення коефіцієнту тертя. Пристрій для визначення коефіцієнту тертя містить корпус 1, тіло 2 на опорі 3, встановленої на основі 4, контрзразки 5, 6, гвинти вузлів навантаження 7, 8, кронштейни 9, 10, шкалу 11, індикатор 12. ю 4591 Робота пристрою здійснюється наступним чином. Тіло 2 встановлюють на опору 3 в основі 4. З протилежних напрямків до тіла 2 гвинтами вузлів навантаження 7 і 8, закріплених у кронштейнах 9 і 10, притискаються з навантаженням контрзразки 5 і 6. Контрзразки 5 і 6 синхронно розвертають навколо центру тіла 2 і фіксують кут між їхніми поверхнями в момент порушення контакту тіла 2 з контрзразками 5 і 6, наприклад, індикатором 12. Основні переваги пристрою, що забезпечують підвищення точності вимірювання: 1. Стійке положення тіла. 2. Синхронний розворот контра-зразків навколо загального центру у протилежні сторони. З Фіксування моменту вислизання тіла. Джерело інформації 1. А.С СРСР №145379 МПК G01N19/02 "БВ" №5, 1962. Фіг. Комп'ютерна верстка Н. Лисенко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, аул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
