Термостатичний клапан

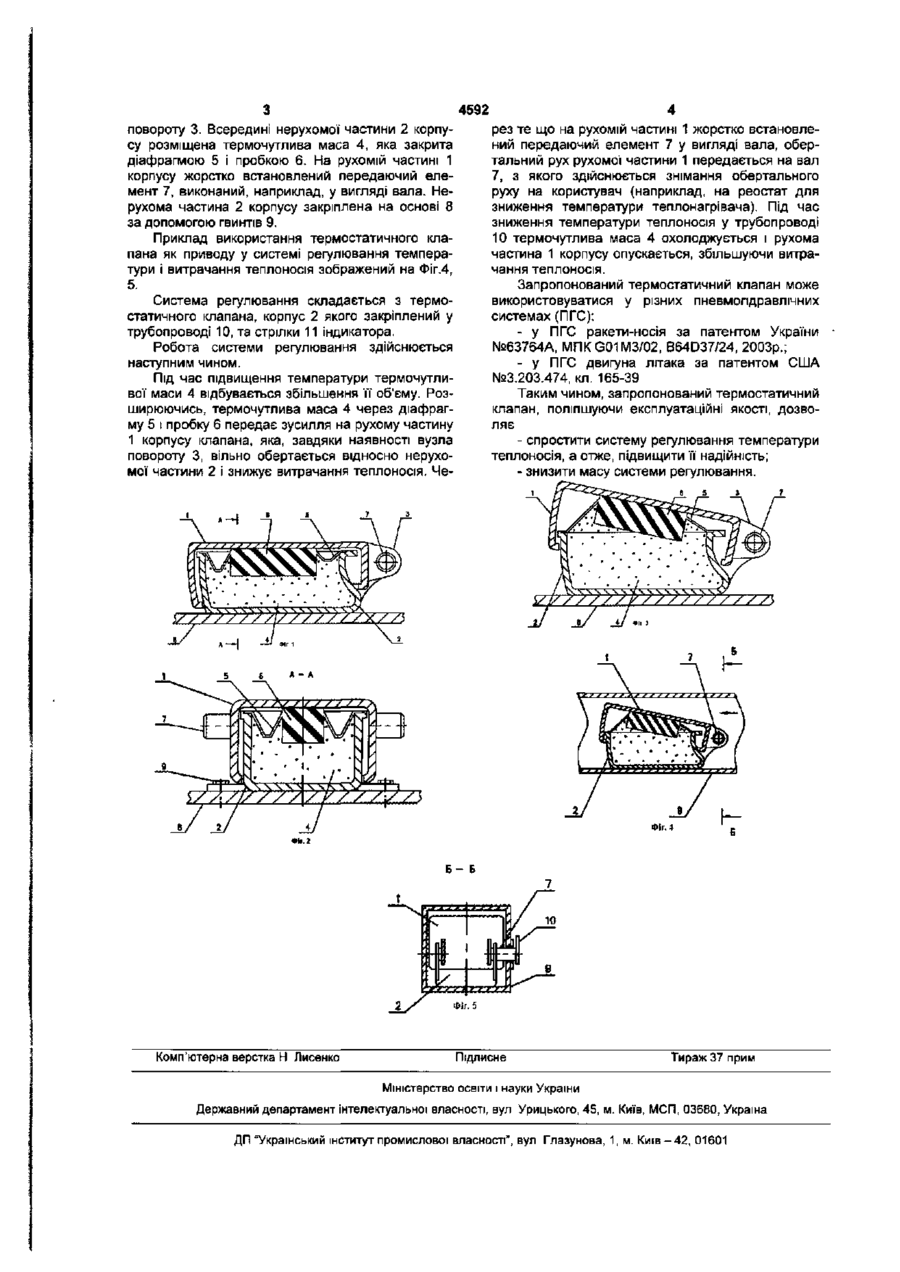

Термостатичний клапан, що містить корпус, термочутливу масу, діафрагму, пробку та передавальний елемент, який відрізняється тим, що корпус виконаний з рухомої і нерухомої частин, з'єднаних між собою за допомогою вузла повороту, при цьому на рухомій частині жорстко встановлений передавальний елемент, виконаний, наприклад, у вигляді вала. Корисна модель відноситься до пристроїв регулювання неелектричних величин, а більш конкретно - до термостатичних клапанів і дозволяє автоматично підтримувати температуру теплоносія у вказаних межах, регулюючі його витрачання дроселюванням в залежності від температури. Відомим Є термостатичний клапан (терморегулятор), який складається з корпусу, в якому розміщено робоче тіло (термочутлива маса або легко випаровуюча рідина), зв'язане безпосередньо або за допомогою діафрагми та пробки з виконавчим органом, наприклад, поршнем або шпинделем (див. патент США №3.308 668, кл 73-368.3, а також авт.св. СРСР №5516, Кл 4202/02,1929р.) Недоліком відомого термостатичного клапана є його вузькі функціональні можливості, тому що він забезпечує тільки поступовий рух поршня або шпинделя. Найближчим до запропонованого по технічному рішенню є вибраний як прототип термостатичний клапан за автсв. СРСР №141338, МПК G05D7/00, 1961р. Вказаний клапан містить корпус, легко випаровуючу рідину (термочутливу масу) та систему важелів (передаючих елементів). Для отримання обертального рух, наприклад під час керування поворотною заслінкою, використовується передаючий елемент у вигляді громіздкої' системи важелів, який являє собою складову частину системи регулювання температури теплоносія. Недоліком відомого термостатичного клапана є його невисокі експлуатаційні якості через складність системи регулювання температури і невисоку надійність роботи. В основу корисної моделі поставлена задача створення удосконаленого клапана, який би забезпечив підвищення його експлуатаційних якос тей шляхом уведення в нього нових елементів і технічних рішень, таких як1 - корпус виконується з рухомої та нерухомої частин, з'єднаних між собою за допомогою вузла повороту, що дозволяє отримати обертальний рух простими засобами; - на рухомій частині жорстко встановлюється передаючий елемент, виконаний, наприклад, у вигляді вала, що дозволяє передати обертальний рух на виконуючий орган або індикатор положення клапана. Поставлена задача вирішується таким чином, що у запропонованому термостатичному клапані, який містить корпус, термочутливу масу, діафрагму, пробку і передаючий елемент, в ньому корпус виконаний з рухомої та нерухомої частин, з'єднаних між собою за допомогою вузла повороту, при цьому на рухомій частині жорстко встановлений передаючий елемент, виконаний, наприклад, у вигляді вала. Для пояснення конструкції' термостатичного клапана І її роботи додаються креслення та її детальний опис. На кресленнях зображено: - на Фіг 1 - загальний вид термостатичного клапана у неробочому положенні; - на Фіг.2 - розріз А-А Фіг.1 (поперечний розріз клапана); - на Фіг.З - загальний вид термостатичного клапана у робочому положенні, - на Фіг 4 - встановлення термостатичного клапана у трубопроводі з теплоносієм; - на Фіг.5 - розріз Б-Б Фіг.4 (поперечний розріз трубопроводу). Запропонований термостатичний клапан складається з корпусу, виконаного з дох частин - рухомої 1 та нерухомої 2, з'єднаних шарнірним вузлом О) ю 4592 повороту 3. Всередині нерухомої частини 2 корпусу розміщена термочутлива маса 4, яка закрита діафрагмою 5 і пробкою 6. На рухомій частині 1 корпусу жорстко встановлений передаючий елемент 7, виконаний, наприклад, у вигляді вала. Нерухома частина 2 корпусу закріплена на основі 8 за допомогою гвинтів 9. Приклад використання термостатичного клапана як приводу у системі регулювання температури І витрачання теплоносія зображений на Фіг.4, 5. Система регулювання складається з термостатичного клапана, корпус 2 якого закріплений у трубопроводі 10, та стрілки 11 індикатора. Робота системи регулювання здійснюється наступним чином. Під час підвищення температури термочутливої маси 4 відбувається збільшення її об'єму. Розширюючись, термочутлива маса 4 через діафрагму 5 і пробку 6 передає зусилля на рухому частину 1 корпусу клапана, яка, завдяки наявності вузла повороту 3, вільно обертається відносно нерухомої частини 2 і знижує витрачання теплоносія. Че рез те що на рухомій частині 1 жорстко встановлений передаючий елемент 7 у вигляді вала, обертальний рух рухомої частини 1 передається на вал 7, з якого здійснюється знімання обертального руху на користувач (наприклад, на реостат для зниження температури теплонагрівача). Під час зниження температури теплоносія у трубопроводі 10 термочутлива маса 4 охолоджується і рухома частина 1 корпусу опускається, збільшуючи витрачання теплоносія. Запропонований термостатичний клапан може використовуватися у різних пневмопдравлічних системах (ПГС): - у ПГС ракети-носія за патентом України №63764А, MHKG01M3/02, B64D37/24, 2003р.; - у ПГС двигуна літака за патентом США №3.203.474, кл. 165-39 Таким чином, запропонований термостатичний клапан, поліпшуючи експлуатаційні якості, дозволяє - спростити систему регулювання температури теплоносія, а отже, підвищити її надійність; - знизити масу системи регулювання. у / 5 6 * ~ * Б- Б Фіг. 5 Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
