Сигналізатор диму

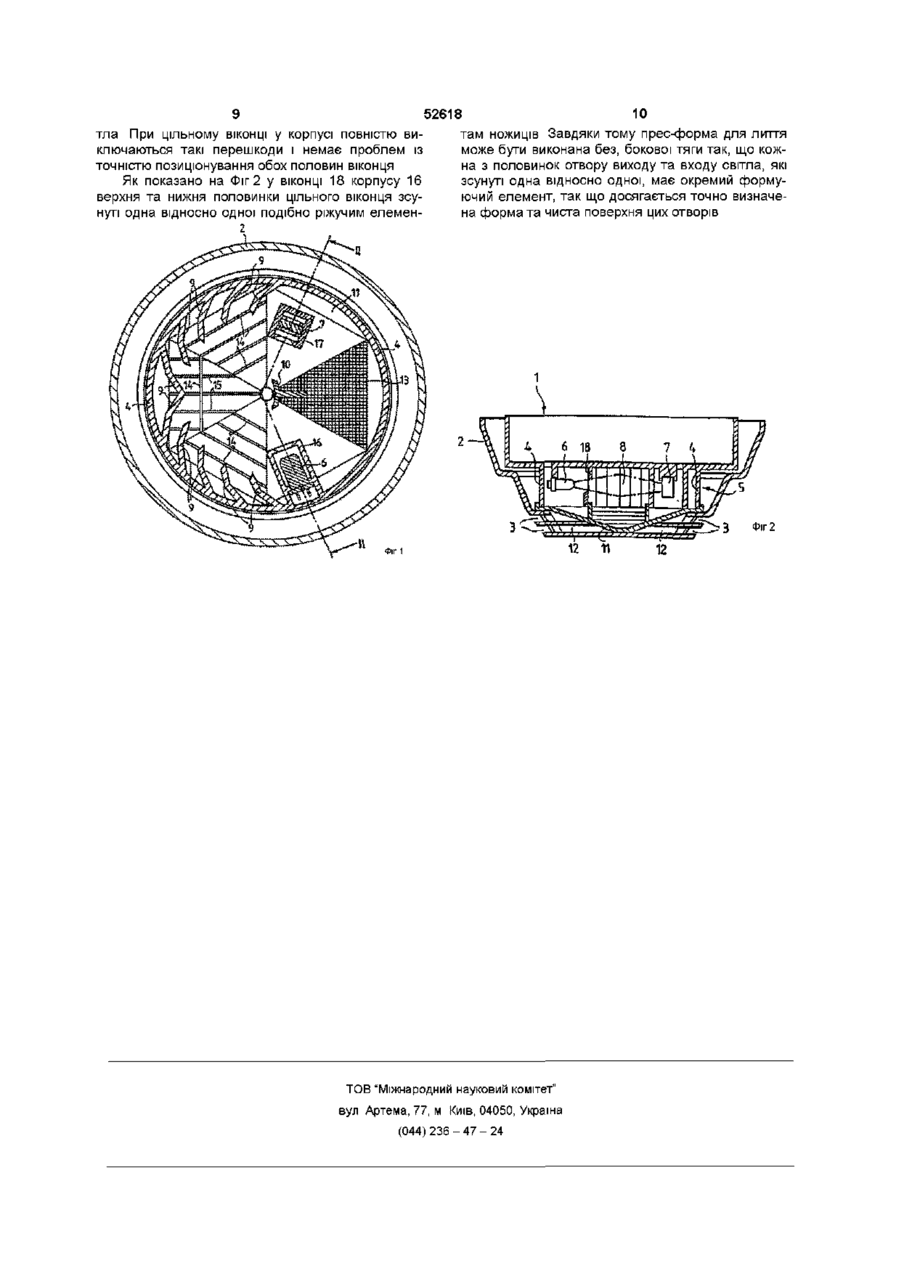

1 Сигналізатор диму із закріпленим у цоколі вкладишем (1) сигналізатора з оптичним модулем (5), що має джерело світла (6), приймач світла (7), камеру (8) реєстрації диму, центральну діафрагму (10), основу (11) та лабіринтову систему з розташованими на периферії камери (8) реєстрації диму периферійними діафрагмами (9) , який відрізняється тим, що визначальні, з точки зору фонового світла, елементи оптичного модуля (5) периферійні діафрагми (9), центральна діафрагма (10) і розміщена навпроти основи (11) кришка камери (8) реєстрації диму - мають блискучу поверхню і розташовані та орієнтовані так, що світло, яке потрапляє на них і не повністю поглинається, багаторазово відбивається між ними у визначеному напрямку до практично повного гасіння фонового світла наймні тих поверхонь, які призначені для отримання блискучої поверхні названих деталей 4 Сигналізатор диму за п 3, який відрізняється тим, що прес-форма для названих елементів має поліровану поверхню 5 Сигналізатор диму за будь-яким із пп 1-4, який відрізняється тим, що основа (11) виконана так, що по центру вона має більшу відстань від площини, яка створена джерелом світла (6) та приймачем світла (7), ніж по краю 6 Сигналізатор диму за п 5, який відрізняється тим, що основа (11) має ситоподібну або решітчасту структуру (13) та виконана у вигляді сітки, що захищає від комах 7 Сигналізатор диму за п 6, який відрізняється тим, що основа (11) має на внутрішній, повернутій до камери (8) реєстрації диму поверхні, велику КІЛЬКІСТЬ виступаючих угору пластинок (14, 15), і що розташування, число, висота та відстань між цими пластинками вибрані так, що, по-перше, світло, яке падає на основу (11), перш ніж потрапити на згадану основу потрапляє на пластинки (14, 15), і приймач світла (7) від основи (11) "бачить" тільки пластинки (14, 15), а, по- друге, приймач світла (7) екранується пластинками (14, 15) від проникаючого ззовні до камери (8) реєстрації диму фонового світла 2 Сигналізатор диму за п 1, який відрізняється тим, що й ІНШІ елементи або вся поверхня оптичного модуля (5) мають блискучу поверхню 3 Сигналізатор диму за п 1 або п 2, який відрізняється тим, що оптичний модуль (5) виготовлений у прес-формі, яка має достатню якість при 8 Сигналізатор диму за будь-яким із пп 1-3, який відрізняється тим, що периферійні діафрагми (9) розташовані так, що кут падіння світла, яке виходить від джерела світла та приймається приймачем світла (7), на більшість з них є постійний 9 Сигналізатор диму за будь-яким із пп 1-3, який відрізняється тим, що периферійні діафрагми (9) на фронтальному, направленому до центральної діафрагми (10), боці мають максимально гостру кромку Винахід відноситься до сигналізатора диму з закріпленим у цоколі вкладишем сигналізатора з оптичним модулем, який має джерело світла, приймач світла (фотодетектор), камеру реєстрації диму, центральну діафрагму, основу та лабіринто ву систему з діафрагмами, розташованими на периферії вимірювальної камери Передуючий рівень техніки В сигналізаторах цього типу, які мають назву сигналізаторів диму з розсіюванням світла, і які О 00 (О ю 52618 же повністю зникає Оскільки тільки приблизно 5% поруч з оптичним модулем можуть мати ще один світла, яке потрапляє на блискучі чорні поверхні, датчик, наприклад, температурний датчик, оптичне поглинається й відбивається, вистачає всього ний модуль, як відомо, виконаний так, що у вимідекілька відображень, щоб залишилась мала частрювальну камеру не може потрапити створюючи ка фонового світла, яке вже не є завадою перешкоди стороннє світло і дуже легко потрапляє Найкраще, коли й ІНШІ елементи або вся поведим Джерело світла та приймач світла встановрхня оптичного модуля мають блискучу поверхню лені так, що СВІТЛОВІ промені від джерела світла не можуть потрапити на приймач прямим шляхом Таке рішення повністю виключає можливість При наявності частинок диму на шляху світлового розсіювання світла у небажаному напрямку променя, світло, що виходить із джерела, розсіюДоцільно ОПТИЧНИЙ модуль і виготовляти у ється, і частина цього розсіяного світла падає на прес-формі, яка має достатню якість принаймні приймач світла, чим викликає електричний сигнал цих поверхонь, які призначені для отримання блискучої поверхні названих деталей Блокування помилкового аварійного сигналу таких сигналізаторів диму з розсіюванням світла Ще й краще, коли прес-форма для названих суттєво залежить між іншим від того, що тільки елементів має поліровану поверхню розсіяне частинками диму світло джерела світла Таке рішення - найбільш простий і економічний потрапляє на приймач світла і що так зване фоношлях забезпечення потрібної якості відбиваючих ве світло, чи то стороннє світло ззовні, чи то світповерхонь, який до того ж виключає необхідність ло, розсіяне частинками оптичного модуля або додаткової поліровки і, тим самим, можливість інших частинок окрім частинок диму, заглушуєтьнебажаного викривлення відбиваючих поверхонь і ся Заглушення фонового світла відбувається у затуплення кутів всіх відомих оптичних сигналізаторах диму Доцільно, щоб основа була виконана так, щоб по центру вона мала більшу відстань від площини, Найбільш близьким за сукупністю суттєвих яка створена джерелом світла та приймачем світвідзнак до винаходу, що заявляється, є описаний у ла, ніж по краю патенті Германії №4412212, 13 101994, МП 1С G01 N21/53, G08B17/107 (найближчий аналог), сигЗавдяки такому рішенню частинки пилу, що налізатор диму із закріпленим у цоколі вкладишем осаджуються на основі, значно дальше віддалені з оптичним модулем, який має джерело світла, від самої зони реєстрації, ніж це було раніше, тому приймач світла, камеру реєстрації диму, центразначно менше ймовірність, що розсіяне частинкальну діафрагму, основу та лабіринтову систему з ми пилу світло потрапить до зони реєстрації Як розташованими на периферії камери реєстрації відомо, оптичні осі джерела світла та приймача диму діафрагмами Тут заглушення фонового свісвітла перетинаються у центрі камери реєстрації і тла здійснюють шляхом поглинання фонового свідиму, тобто у середині основи Оскільки саме тут, тла на матових поверхнях, для чого ВІДПОВІДНІ в області свого виступу чи вершини, основа має елементи оптичного модуля виконані з чорної планайбільшу відстань від площини вимірювання і стмаси з матовою поверхнею Незважаючи на це, оскільки пил осідає переважно у цій області оснорівень викликаного фоновим світлом сигналу, так ви, то малоймовірно, що світло, випромінюване званий фоновий імпульс, все ще відносно високий джерелом світла, потрапить на осаджену на вері його бажано знизити шині основи частинку пилу й від неї відобразиться у камеру реєстрації диму Суть винаходу В основу винаходу поставлено задачу запроПереважно, щоб основа мала ситоподібну або понувати сигналізатор диму названого типу, у якорешітчасту структуру та була виконана у вигляді му, завдяки змінам конструкції, суттєво зніжений сітки, що захищає від комах рівень фонового світла і, ВІДПОВІДНО, рівень виклиТака форма має перевагу через те, що у сигканого фоновим І світлом сигналу у порівнянні з налізаторі диму на одну деталь менше, ніж було відомим утеперішній час сигналізатором диму раніше, що пов'язано з ВІДПОВІДНИМ зниженням витрат Поставлена задача вирішена тим, що запропонований сигналізатор диму із закріпленим у цоДоцільно, щоб основа мала на внутрішній, поколі вкладишем сигналізатора з оптичним модувернутій до камери реєстрації диму поверхні велилем, що має джерело світла, приймач світла, ку КІЛЬКІСТЬ виступаючих угору пластинок, і щоб камеру реєстрації диму, центральну діафрагму, розташування, число, висота та відстань одна від основу та лабіринтову систему з розташованими одної цих пластинок були обрані так, щоб, по перна периферії камери реєстрації диму периферійше, світло, яке падає на основу, перш ніж потраними діафрагмами, в якому, за винаходом, критипити на згадану основу потрапляло на пластинки і чні з точки зору виникнення фонового світла елеприймач світла від основи "бачив" тільки пластинменти оптичного модуля - периферійні діафрагми, ки, а, по друге, приймач світла екранувався б плацентральна діафрагма і розташована навпроти стинками від проникаючого ззовні до камери реоснови кришка камери реєстрації диму - мають єстрації диму фонового світла блискучу поверхню і виконані так, що не поглинене Така конструкція основи з направленими угору світло відбивається у визначеному напрямку пластинками ще більш знижує ймовірність того, що світло на шляху променю до камери реєстрації При такому рішенні різко знижується фоновий диму буде розсіюватись частинками пилу, що осіімпульс, тому що згаданий визначений напрямок дають на основу, оскільки частинки пилу осідають можна обрати так, що світло, яке відбивається у не на пластинках, а на їх нижній частині і внутрітому напрямку, не заважає Наприклад, цей нашній поверхні основи, а це є область, що екранупрямок можна вибрати так, що не поглинене світється пластинками від світла з камери реєстрації ло відбивається багаторазово і завдяки тому май 52618 або відображенням Чим краще стримування фонового світла, тим нижче фоновий імпульс - той сигнал, який реєструється, коли в камері 8 реєстрації диму немає диму Зона перетинання пучка променів, що виходить від джерела світла 6, і поля зору приймача світла 7 створює область самих вимірювань, яка носить назву зони розсіювання Джерело світла 6 посилає короткі інтенсивні СВІТЛОВІ імпульси у зону розсіювання, причому приймач світла 7 "бачить" зону розсіювання, а не джерело світла 6 Світло від джерела світла 6 розсіюється димом, який проникає у зону розсіювання, і частина цього розсіяного світла падає на приймач світла 7 Сигнал приймача, який генерується при цьому, обробляється електронним пристроєм Звичайно, сигналізатор диму поруч з оптичною системою датчиків оптичного модуля 5 може мати й ІНШІ датчики, наприклад, газовий і/або температурний датчик Якщо у приміщенні, що контролюється, з'являється та підіймається до сигналізатора дим, він проникає у спеціальні щілини для надходження диму 3 та спрямовується по ним у горизонтальному напрямку до дна 11, яка має форму лійки Основа має ситоподібну або решітчасту структуру і и ЗОВНІШНІЙ бік оснащений розташованими у формі зірки ребрами 12, які направляють дим до дна Дим спрямовується у вертикальному напрямку до камери 8 реєстрації диму і до зони розсіювання Завдяки лійкоподібній формі основа 11 віддалена від камери 8 реєстрації диму на значно більшу відстань, ніж плоска основа Частинки пилу, які проникають до камери 8 реєстрації диму, розсіюють світло джерела світла 5 і діють тому як частинки диму, осідають на куполі основи 11, де знаходяться поза зоною падіння випромінювання від джерела світла 6, чим різко зменшують паразитний вплив частинок диму Як видно з креслень, лійкоподібна область основи 11 має форму піраміди або зрізаної піраміди, причому всі бокові площини піраміди мають вже згадану ситоподібну або решітчасту структуру Для наочності на Фіг 1 схематично показана така решітчаста структура 13 однієї з площин піраміди Ребра 12 на зовнішньому боці основи 11 розташовані переважно уздовж бокових кромок піраміди Імовірність паразитного впливу осаджених на основі 11 частинок пилу ще більше зменшується за рахунок спеціальної форми основи, її особлиОптичний модуль 5 складається, переважно, із вість полягає в тому, що внутрішня поверхня осджерела світла 6, приймача світла 7, камери 8 нови 11 оснащена великою КІЛЬКІСТЮ вертикальреєстрації диму, лабіринтової системи, яка ствоних, виступаючих угору пластинок 14, 15, причому рена периферійними діафрагмами 9, розташоваїх положення, КІЛЬКІСТЬ, висота і відстань одна від ними на внутрішній стороні бокової стінки 4, одної обрані так, що світло, яке падає з камери 8 центральної діафрагми 10 та дна 11 Оптичні осі реєстрації диму на основу, потрапляє на одну з джерела світла 6 у вигляді інфрачервоного світлопластинок раніше ніж досягає основи, і що придюда (IRED) та приймача світла 7, розташовані не ймач світла 7 з основи 11 "бачить" тільки пластинна одній СПІЛЬНІЙ прямій, перетинаються, причому ки 14, 15 У зв'язку з цим, небезпека розсіювання біля точки перетинання розташована центральна світла частинками пилу набагато менше, оскільки діафрагма 10 Бокова стінка 4 та дно 11 екранують пил скоріше залишається лежати на основі, ніж камеру 8 реєстрації диму від стороннього світла, а пристає до вертикальних стінок пластинок Додатпериферійні діафрагми 9 та центральна діафрагково до екранування основи 11 від світла, пластима 10 перешкоджають прямому потраплянню світнки 14, 15 камери 8 реєстрації диму екранують лових променів від джерела світла 6 на приймач приймач світла від стороннього світла ззовні світла 7 Крім того, периферійні діафрагми 9 використовуються для стримування так званого фоноЯк видно з креслень, не всі пірамідальні плового світла, викликаного небажаним розсіюванням щини оснащені пластинками, а тільки пірамідальні диму Крім того, пластинки діють як екран від стороннього світла ззовні, що підвищує надійність реєстрації за допомогою сигналізатора за винаходом Переважно, щоб периферійні діафрагми були розташовані так, що кут падіння світла, яке виходить від джерела світла та приймається приймачем світла, на більшість з них був би постійний, а периферійні діафрагми на фронтальному, направленому до центральної діафрагми боці мали б максимально гостру кромку Таке рішення сприяє усуненню небажаного повторного розсіювання або відображення світла у напрямку приймача світла при зниженні вимог до допусків при виготовленні деталей цієї конструкції Крім того, завдяки поглинанню фонового світла, яке збільшується, знижуються вимоги до точності позиціонування джерела світла та приймача світла Далі винахід пояснюється докладніше на прикладах та кресленнях Короткий опис креслень Фіг 1 Розріз сигналізатора диму з розсіюванням світла на рівні оптичної осі його оптичного модуля, вигляд на основу оптичного модуля, і Фіг 2 Схематичне зображення по лінії II - II фіг 1 у зменшеному, в порівнянні з фіг 1, масштабі Показаний сигналізатор диму з розсіюванням світла складається, як видно, з вкладиша 1 сигналізатора, який закріплений у цоколі (не показаний), змонтованому, переважно, на стелі приміщення, яке контролюється, та насунутого на вкладиш 1 сигналізатора кожуха сигналізатора 2, який у зоні виступу, направленого в робочому стані сигналізатора на приміщення, що контролюється, має щілини для надходження диму 3 Вкладиш 1 сигналізатора має базовий елемент, виконаний, як правило, у вигляді коробки, в якій на повернутому до виступу сигналізатора боці встановлений оптичний модуль 5, охоплений боковою стінкою 4, а на його повернутому до цоколя сигналізатора боці знаходиться друкована плата з електронікою (не показана), що обробляє сигнали Така конструкція сигналізатора відома і її не треба описувати докладніше У зв'язку з цим, наприклад, можна послатися на сигналізатор серії AlgoRex (AlgoRex товарний знак фірми Церберус АГ) та на європейську патентну заяву №95117405 1 52618 8 на кресленнях, складається з 2 площин під кутом, причому їх взаємний нахил і відстань, а також довжина периферійних діафрагм 9 обрані так, що світло, яке спрямовано на периферійні діафрагми 9, не може потрапити прямо на внутрішню поверхню бокової стінки 4, а в будь-якому випадку потрапляє на периферійну діафрагму 9 і від неї відбивається на сусідню периферійну діафрагму До кращого поглинання фонового світла приводить не обертально-симетричне розташування великої КІЛЬКОСТІ периферійних діафрагм 9, а це означає, що висуваються більш м'які вимоги до точності позиціонування, а також до точності виготовлення деталей джерела світла 6 та приймача світла 7, до того ж сигналізатор менше схильний до забруднення Основа 11, зроблена так само, як і весь вкладиш 1 сигналізатора (за винятком джерела світла Як видно на Ф і г 1 , повернуті до центральної 6 і приймача світла 7), із спеціальної пластмаси у діафрагми внутрішні кромки периферійних діафвигляді елемента, виготовленого литтям під тисрагм 9 максимально загострені Перевага такого ком, має по краях декілька фіксуючих пристосурішення в тому, що на такий гострий край потрапвань (не показані), які передбачені для роз'ємного ляє дуже мало світла, а це означає, що менше зі єднання основи 11 з боковою стінкою 4 оптичносвітла відбивається у різних напрямках го модуля 5 (Фіг 2) При виготовленні прес-форми для лиття шляДля ще кращого поглинання фонового світла, хом електроерозійної обробки гострота кромки принаймні певні деталі оптичного модуля 5, зокзалежить від вибору товщини застосованого дроту рема, периферійні діафрагми 9, центральна діафі це не задовольняє вимогам до гостроти внутрірагма 10 та кришка камери 8 реєстрації диму, яка шніх кромок периферійних діафрагм 9 В сигналірозташована напроти основи 11, мають замість заторі диму 1 потрібна гострота внутрішніх кромок звичайних матових поверхонь блискучу, тобто досягається завдяки тому, що до прес-форми для відбиваючу поверхню Зрозуміло, блискучу поверлиття вставляється стрижень, який має ступінчасхню можуть мати и ІНШІ деталі, або вся внутрішня тий контур (із зубцями або зазублинами) для форповерхня оптичного модуля 5 мування гострої внутрішньої кромки Окремі уступи цього контуру прилягають зсередини до передбаДосі ВИХОДИЛИ З ТОГО, ЩО фонове світло можна чених у прес-формі виїмок для створення перифеусунути поглинанням матовими поверхнями, але рійних діафрагм 9 та перекривають їх від центру при цьому не враховували, що світло розсіюється Завдяки такому рішенню, між виїмками пресматовими поверхнями дифузно, та безконтрольно форми для лиття та виступами стрижня створюпотрапляє у камеру 8 реєстрації диму Навпроти, ються дуже гострі кромки якщо використовувати блискучі поверхні, вони діють як чорне дзеркало і відбивають не поглинене Практичні випробування показали, що одночасвітло на іншу з цих поверхонь, наприклад, на сусне застосування периферійних діафрагм 9 із госсідню периферійну діафрагму Оскільки відбиваючі трими внутрішніми кромками та оптичними модуповерхні чорні, і тому відбивають тільки приблизно лями (периферійні діафрагми 9, центральна 5% випромінювання, яке потрапляє до них, воно діафрагма 10, кришка камери 8 реєстрації диму) із після багаторазового відображення між такими блискучою поверхнею приводить до зниження фоповерхнями практично повністю зникає Блискучі нового імпульсу і до зменшення проникнення пилу поверхні одержують за допомогою прес-форми до сигналізатора для лиття, яка принаймні на тих поверхнях, що Далі, як видно з креслень, джерело світла 6 та повинні блищати, створює відповідну, як правило, приймач світла 7 знаходяться кожен у своєму корполіровану поверхню пусі 16, 17, ВІДПОВІДНО Обидва корпуси 16 і 17, прикріплені до кришки камери 8 реєстрації диму, Іншою дуже важливою ознакою для підвищенвідкриті знизу і зі свого відкритого боку перекриті ня надійності вимірювань за допомогою описаного основою 11 Корпуси 16 і 17, які повернуті до сигналізатора диму є те, що периферійні діафрагцентральної діафрагми 10 фронтальною стороми 9 або, принаймні більшість із них, встановлені ною, закриваються віконцем з отвором для виходу не обертально-симетрично, а так, що кут падіння та входу світла Ці віконця відрізняються від вікопучка світла, який виходе з джерела світла 6 і понець у корпусах відомих сигналізаторів диму з трапляє у приймач світла 7, на ці діафрагми є порозсіюванням світла тим, що вони зроблені цільстійним Обертально-симетрично розташованими ними були б периферійні діафрагми 9, які лежали б по твірній при обертанні однієї діафрагми навкруг Віконця ВІДОМИХ сигналізаторів диму з розсіюцентру На Фіг 1 показані периферійні діафрагми 9, ванням світла складаються з 2 частин, із яких одна які встановлені по 4 поруч із джерелом світла 6 та прикріплена до кришки камери 8 реєстрації диму, приймачем світла 7 і розташовані не обертальноа друга до основи При установці кришки постійно симетрично При цьому кут падіння обраний так, виникають труднощі з припасуванням, між двома що падаюче і не поглинене світло багаторазово половинками вікна створюється просвіт, а це відбивається між периферійними діафрагмами означає, що виникають небажані викривлення з точки зору випромінюваного та вловлюваного свіКожна з периферійних діафрагм 9, як показано площини, які розташовані проти джерела світла 6 і приймача світла 7, а також площина, що знаходиться між ними Пірамідальні площини, протилежні джерелу світла 6 і приймачу світла 7, оснащені поздовжніми пластинками 14, орієнтованими паралельно кромці основи піраміди, а пірамідальна площина, що знаходиться між ними, має мінімум одну поздовжню пластинку 14 і декілька орієнтованих вертикально по відношенню до неї поперечних пластинок 15 Поздовжні пластинки 14 розташовані майже вертикально до оптичної осі протилежного джерела світла або протилежного приймача світла Поперечні пластинки 15 застосовуються насамперед для оптичного порушення зв'язку джерела світла б і приймача світла 7 10 52618 там ножиців Завдяки тому прес-форма для лиття може бути виконана без, бокової тяги так, що кожна з половинок отвору виходу та входу світла, які зсунуті одна відносно одної, має окремий формуЯк показано на Фіг 2 у ВІКОНЦІ 18 корпусу 16 ючий елемент, так що досягається точно визначеверхня та нижня половинки цільного віконця зсуна форма та чиста поверхня цих отворів нуті одна відносно одної подібно ріжучим елемен2 тла При цільному ВІКОНЦІ у корпусі повністю виключаються такі перешкоди і немає проблем із точністю позиціонування обох половин віконця 12 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 11 12
