Піротехнічний склад білого диму

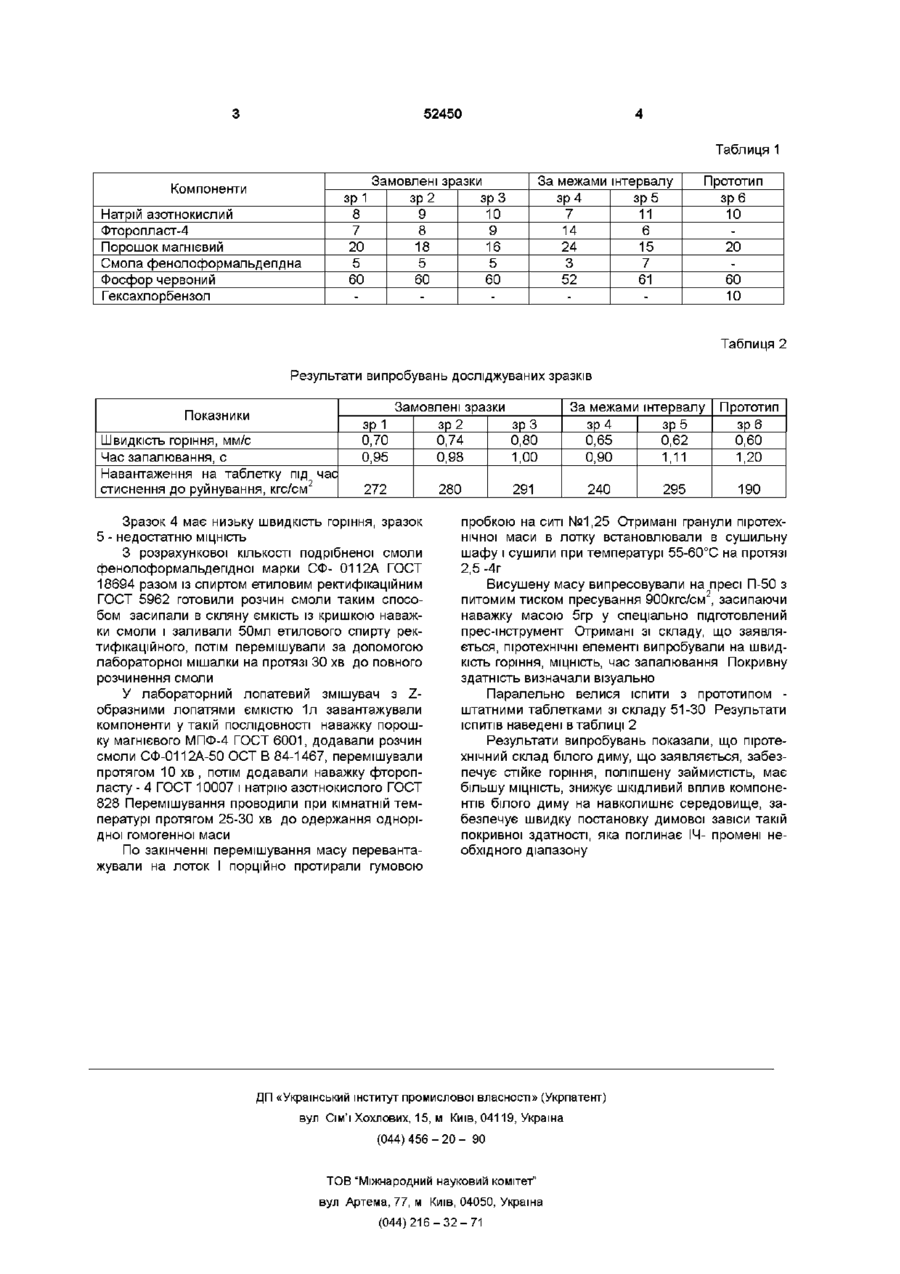

Піротехнічний склад білого диму, що містить натрій азотнокислий, магнієвий порошок, фосфор червоний, який відрізняється тим, що до нього входить фторопласт і смола фенолоформальдепдна в такому співвідношенні компонентів, у мас % Натрій азотнокислий 8-10, Фторопласт 7-9, Порошок магнієвий 16-20, Смола фенолоформальдепдна 4-6, Фосфор червоний решта Винахід відноситься до галузі піротехнічних димів і може використовуватись при розробці та виготовленні піротехнічних виробів Відомий піротехнічний склад білого диму, що містить, мас % натрій азотнокислий - 10, гексахлорбензол - 10, магнієвий порошок - 20, фосфор червоний - 60 (див ВСМ №7, 1990, с 13) Недоліком відомого складу білого диму є нерівномірне горіння, низька МІЦНІСТЬ виробів, наявність у складі гексахлорбензолу, забороненого для застосування через шкідливий вплив на навколишнє середовище, недостатньо швидке утворення димової завіси, яка поглинає ІЧ- промені необхідного діапазону Перераховані недоліки знижують ефективність застосування складу В основу винаходу поставлене завдання розробити піротехнічний склад білого диму, складові компоненти якого дозволили б знизити шкідливий вплив складу білого диму на навколишнє середовище, забезпечити швидку постановку димової завіси такої покривної здатності, яка пожинає ІЧпромені необхідного диапазону Суть винаходу в тому, що піротехнічний склад білого диму, що містить натрій азотнокислий, по рошок магнієвий, фосфор червоний, на відміну від прототипу містить фторопласт і смолу фенолоформальдепдну в такому співвідношенні компонентів, мас % Натрій азотнокислий 8-10 Фторопласт 7-9 Порошок магнієвий 16-20 Смола фенолоформальдепдна 4-6 Фосфор червоний решта За рахунок введення до складу фторопласта і смоли фенолоформальдепдної підвищується швидкість і СТІЙКІСТЬ горіння, що забезпечує швидке утворення димової завіси необхідної покривної здатності, збільшується МІЦНІСТЬ виробів, знижується шкідливий вплив на навколишнє середовище через те, що продукти реакції фторопласту та смоли фенолоформальдепдної при горінні утворюють сполуки, які мають менш шкідливий вплив на навколишнє середовище Виготовлено 5 зразків піротехнічного складу білого диму з різним вмістом компонентів (див табл 1) О ю ю 52450 Таблиця 1 Компоненти зр 1 Натрій азотнокислий Фторопласт-4 Порошок магнієвий Смола фенолоформальдепдна Фосфор червоний Гексахлорбензол Замовлені зразки зр 2 зрЗ За межами інтервалу зр 4 зр 5 8 7 20 5 60 9 8 18 5 60 10 9 16 5 60 7 14 24 3 52 11 6 15 7 61 Прототип зр 6 10 20 60 10 Таблиця 2 Результати випробувань досліджуваних зразків Показники Швидкість горіння, мм/с Час запалювання, с Навантаження на таблетку під час стиснення до руйнування, кгс/см2 зр 1 0,70 0,95 Замовлені зразки зр 2 зрЗ 0,74 0,80 0,98 1,00 272 Зразок 4 має низьку швидкість горіння, зразок 5 - недостатню МІЦНІСТЬ З розрахункової КІЛЬКОСТІ подрібненої смоли фенолоформальдепдної марки СФ- 0112А ГОСТ 18694 разом із спиртом етиловим ректифікаційним ГОСТ 5962 готовили розчин смоли таким способом засипали в скляну ємкість із кришкою наважки смоли і заливали 50мл етилового спирту ректифікаційного, потім перемішували за допомогою лабораторної мішалки на протязі ЗО хв до повного розчинення смоли У лабораторний лопатевий змішувач з Zобразними лопатями ємкістю 1л завантажували компоненти у такій ПОСЛІДОВНОСТІ наважку порошку магнієвого МПФ-4 ГОСТ 6001, додавали розчин смоли СФ-0112А-50 ОСТ В 84-1467, перемішували протягом 10 хв , потім додавали наважку фторопласту - 4 ГОСТ 10007 і натрію азотнокислого ГОСТ 828 Перемішування проводили при кімнатній температурі протягом 25-30 хв до одержання однорідної гомогенної маси По закінченні перемішування масу перевантажували на лоток І порційно протирали гумовою 280 291 За межами інтервалу зр 4 зр 5 0,65 0,62 0,90 1,11 240 295 Прототип зр 6 0,60 1,20 190 пробкою на ситі №1,25 Отримані гранули піротехнічної маси в лотку встановлювали в сушильну шафу і сушили при температурі 55-60°С на протязі 2,5 -4г Висушену масу випресовували на пресі П-50 з питомим тиском пресування 900кгс/см2, засипаючи наважку масою 5гр у спеціально підготовлений прес-інструмент Отримані зі складу, що заявляється, піротехнічні елементі випробували на швидкість горіння, МІЦНІСТЬ, час запалювання Покривну здатність визначали візуально Паралельно велися іспити з прототипом штатними таблетками зі складу 51-30 Результати ІСПИТІВ наведені в таблиці 2 Результати випробувань показали, що піротехнічний склад білого диму, що заявляється, забезпечує стійке горіння, поліпшену займистість, має більшу МІЦНІСТЬ, знижує шкідливий вплив компонентів білого диму на навколишнє середовище, забезпечує швидку постановку димової завіси такій покривної здатності, яка поглинає ІЧ- промені необхідного діапазону ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
