Термостатичний клапан

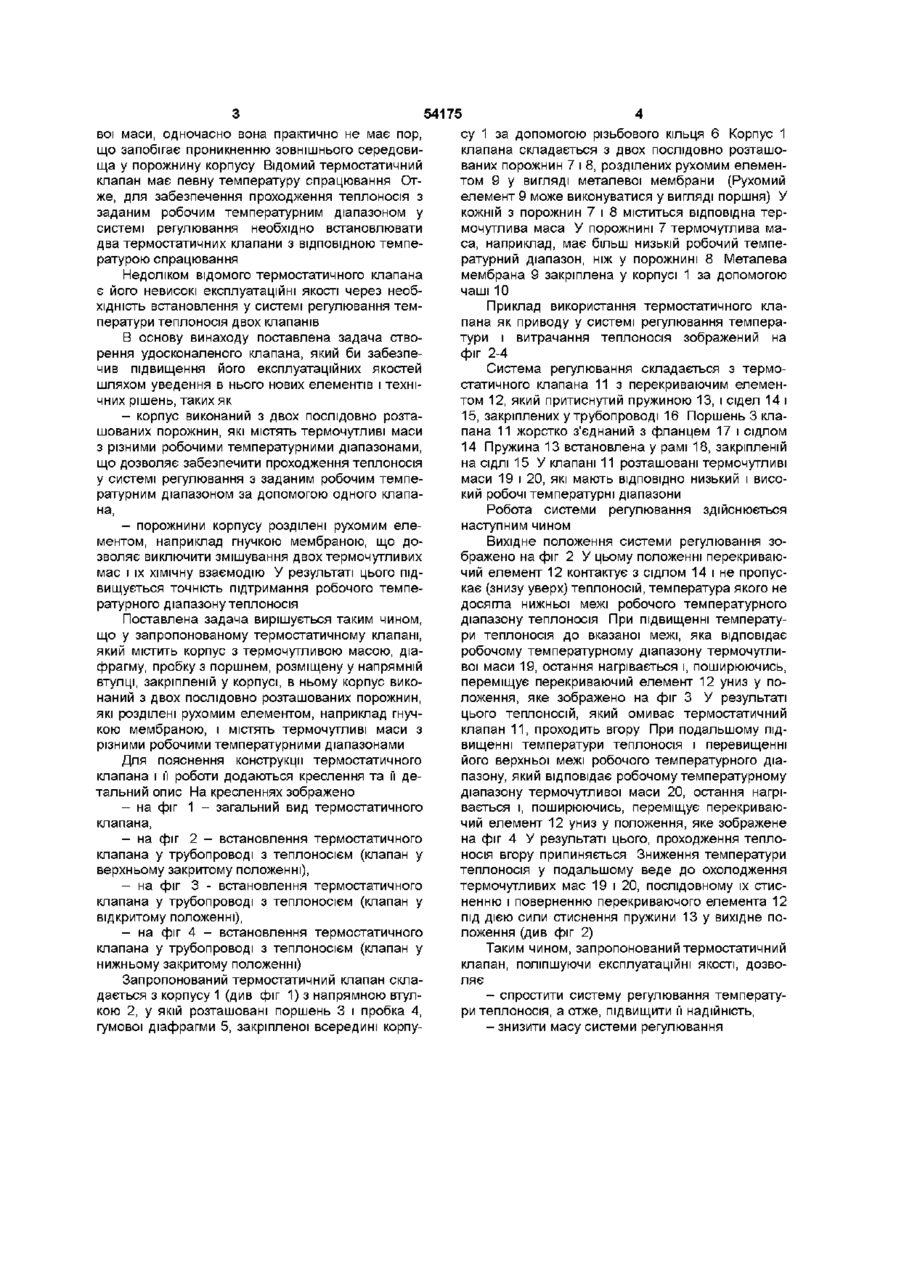

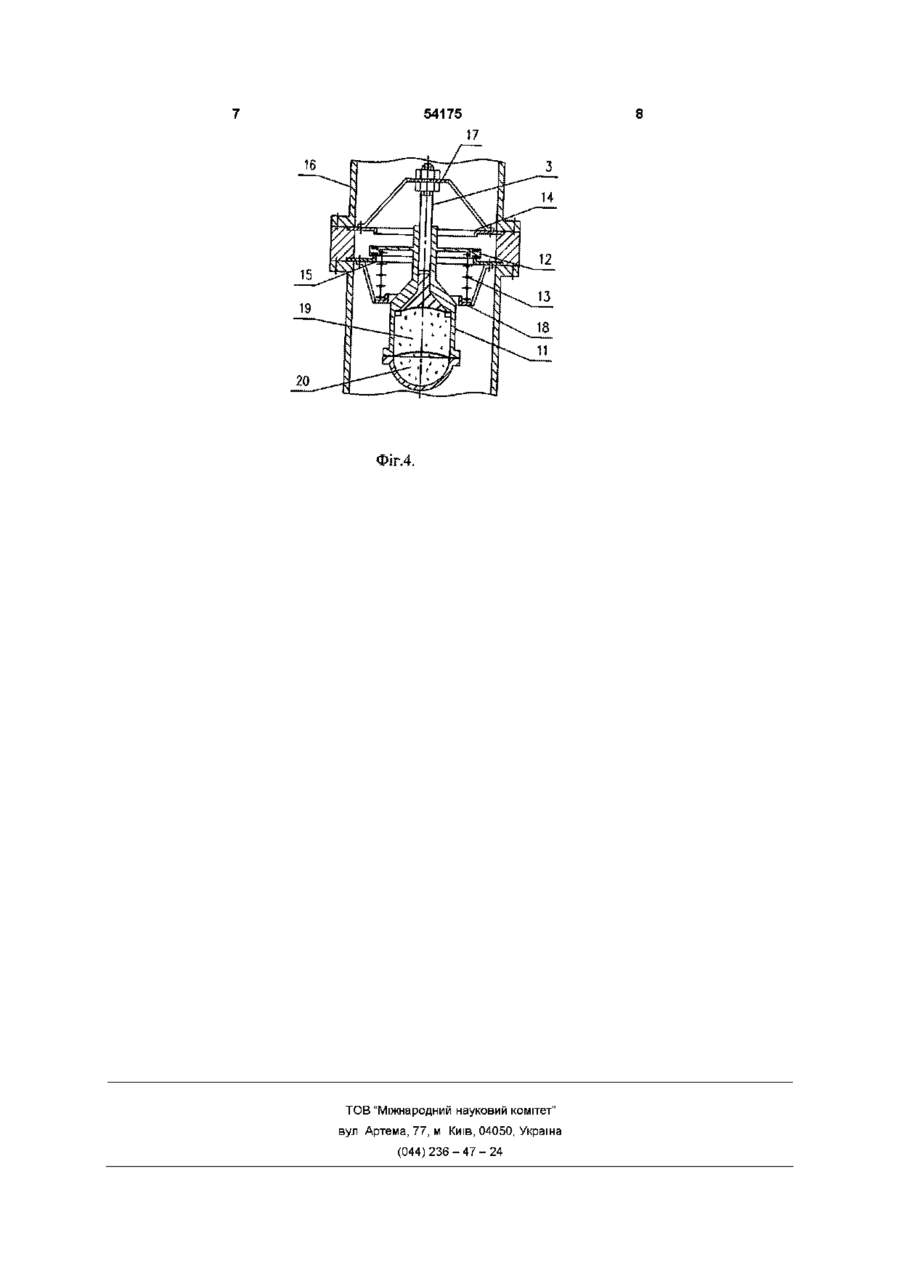

Термостатичний клапан, що містить корпус з термочутливою масою, діафрагму, пробку з поршнем, розміщену у напрямній втулці, закріпленій у корпусі, який відрізняється тим, що корпус клапана виконаний з двох послідовно розташованих порожнин, які розділені рухомим елементом, наприклад гнучкою мембраною, і містять термочутливі маси з різними робочими температурними діапазонами Винахід відноситься до пристроїв регулювання неелектричних величин, а більш конкретно - до термостатичних клапанів і дозволяє автоматично підтримувати температуру теплоносія у вказаних межах Відомим Є термостатичний клапан, який складається з корпусу з термочутливою масою, діафрагми, пробки з поршнем, розміщеній у напрямній втулці, яка закріплена у корпусі (див патент США №3182910, клас 236-34) Діафрагма виготовлена з еластичного матеріалу (гуми, неоперена) і придатна для роботи при температурі не вище 120°С Для зниження навантажень на діафрагму при великому переміщенні поршня, діафрагма встановлена з прогином у корпус, коли термочутлива маса знаходиться у охолодженому стані У процесі роботи корпус термостатичного клапана омивається теплоносієм При підвищенні температури теплоносія термочутлива маса нагрівається і, розширюючись, давить на пробку У результаті цього поршень переміщується і відкриває заслінку для проходження теплоносія Спрацювання клапана здійснюється у певному діапазоні температур, який залежить від складу термочутливої маси Так, термочутлива маса на основі дифеніла активно поширюється у робочому температурному діапазоні 65-71 °С, а на основі димбромбензола - у робочому температурном диапазоні 82-88°С Отже відомий термостатичний клапан пропускає теплоносій тільки з температурою, яка перевищує тем пературу спрацювання клапана При цьому температура спрацювання термостатичного клапана є нижньою межею робочого температурного діапазону теплоносія Для реалізації верхньої межі робочого температурного діапазону теплоносія необхідно встановити другий термостатичний клапан з ВІДПОВІДНОЮ температурою спрацювання, який припиняє подавання теплоносія з підвищеною температурою (див наприклад, патент США №2975973, клас 23634 5) Недоліком відомих термостатичних клапанів, які входять у систему регулювання температури теплоносія, є їх невисокі експлуатаційні якості, такі як - значний гідравлічний опір через наявність двох клапанів, - складність обслуговування системи регулювання Найближчим до запропонованого по технічному рішенню є вибраний як прототип термостатичний клапан за патентом США №3035444, клас 73368 3 Вказаний клапан містить корпус з термочутливою масою, діафрагму, пробку з поршнем, розміщену у напрямній втулці, яка закріплена у корпусі У цьому клапані корпус виконаний з однією порожниною, а діафрагма -металевою, з нержавіючої сталі, і працездатна у температурних діапазонах від 121 до 177°С Металева діафрагма має СТІЙКІСТЬ до шкідливих ХІМІЧНИХ діянь термочутли ю 5 ю 54175 су 1 за допомогою різьбового кільця 6 Корпус 1 воі маси, одночасно вона праісгично не має пор, клапана складається з двох послідовно розташощо запобігає проникненню зовнішнього середовиваних порожнин 7 і 8, розділених рухомим елеменща у порожнину корпусу Відомий термостатичний том 9 у вигляді металевої мембрани (Рухомий клапан має певну температуру спрацювання Отелемент 9 може виконуватися у вигляді поршня) У же, для забезпечення проходження теплоносія з кожній з порожнин 7 і 8 міститься відповідна терзаданим робочим температурним діапазоном у мочутлива маса У порожнині 7 термочутлива масистемі регулювання необхідно встановлювати са, наприклад, має більш низькій робочий темпедва термостатичних клапани з ВІДПОВІДНОЮ температурний діапазон, ніж у порожнині 8 Металева ратурою спрацювання мембрана 9 закріплена у корпусі 1 за допомогою Недоліком відомого термостатичного клапана чаші 10 є його невисокі експлуатаційні якості через необхідність встановлення у системі регулювання темПриклад використання термостатичного клаператури теплоносія двох клапанів пана як приводу у системі регулювання температури і витрачання теплоносія зображений на В основу винаходу поставлена задача ствофіг 2-4 рення удосконаленого клапана, який би забезпечив підвищення його експлуатаційних якостей Система регулювання складається з термошляхом уведення в нього нових елементів і техністатичного клапана 11 з перекриваючим елеменчних рішень, таких як том 12, який притиснутий пружиною 13, і сідел 14 і 15, закріплених у трубопроводі 16 Поршень 3 кла- корпус виконаний з двох послідовно розтапана 11 жорстко з'єднаний з фланцем 17 і сідлом шованих порожнин, які містять термочутливі маси 14 Пружина 13 встановлена у рамі 18, закріпленій з різними робочими температурними діапазонами, на СІДЛІ 15 У клапані 11 розташовані термочутливі що дозволяє забезпечити проходження теплоносія маси 19 і 20, які мають ВІДПОВІДНО НИЗЬКИЙ І ВИСОу системі регулювання з заданим робочим темпеКИЙ робочі температурні діапазони ратурним діапазоном за допомогою одного клапана, Робота системи регулювання здійснюється наступним чином - порожнини корпусу розділені рухомим елементом, наприклад гнучкою мембраною, що доВихідне положення системи регулювання зозволяє виключити змішування двохтермочутливих бражено на фіг 2 У цьому положенні перекриваюмас і їх хімічну взаємодію У результаті цього підчий елемент 12 контактує з сідлом 14 і не пропусвищується точність підтримання робочого темпекає (знизу уверх) теплоносій, температура якого не ратурного діапазону теплоносія досягла нижньої межі робочого температурного діапазону теплоносія При підвищенні температуПоставлена задача вирішується таким чином, ри теплоносія до вказаної межі, яка відповідає що у запропонованому термостатичному клапані, робочому температурному діапазону термочутлиякий містить корпус з термочутливою масою, діавоі маси 19, остання нагрівається і, поширюючись, фрагму, пробку з поршнем, розміщену у напрямній переміщує перекриваючий елемент 12 униз у повтулці, закріпленій у корпусі, в ньому корпус виколоження, яке зображено на фіг З У результаті наний з двох послідовно розташованих порожнин, цього теплоносій, який омиває термостатичний які розділені рухомим елементом, наприклад гнучклапан 11, проходить вгору При подальшому підкою мембраною, і містять термочутливі маси з вищенні температури теплоносія і перевищенні різними робочими температурними діапазонами його верхньої межі робочого температурного діаДля пояснення конструкції термостатичного пазону, який відповідає робочому температурному клапана і її роботи додаються креслення та її дедіапазону термочутливої маси 20, остання нагрітальний опис На кресленнях зображено вається і, поширюючись, переміщує перекриваю- на фіг 1 - загальний вид термостатичного чий елемент 12 униз у положення, яке зображене клапана, на фіг 4 У результаті цього, проходження тепло- на фіг 2 - встановлення термостатичного носія вгору припиняється Зниження температури клапана у трубопроводі з теплоносієм (клапан у теплоносія у подальшому веде до охолодження верхньому закритому положенні), термочутливих мас 19 і 20, послідовному їх стис- на фіг 3 - встановлення термостатичного ненню і поверненню перекриваючого елемента 12 клапана у трубопроводі з теплоносієм (клапан у під дією сили стиснення пружини 13 у вихідне повідкритому положенні), ложення (див фіг 2) - на фіг 4 - встановлення термостатичного клапана у трубопроводі з теплоносієм (клапан у Таким чином, запропонований термостатичний нижньому закритому положенні) клапан, поліпшуючи експлуатаційні якості, дозволяє Запропонований термостатичний клапан складається з корпусу 1 (див фіг 1) з напрямною втул- спростити систему регулювання температукою 2, у якій розташовані поршень 3 і пробка 4, ри теплоносія, а отже, підвищити її надійність, гумової діафрагми 5, закріпленої всередині корпу-знизити масу системи регулювання 0 54175 16 Фіг.4. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
