Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали
Номер патенту: 45992
Опубліковано: 10.12.2009
Автори: Дейнека Інеса Григорівна, Єгоров Ігор Вадимович, Шаповалов Віктор Іванович, Мичко Анатолій Андрійович
Формула / Реферат
Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали, що містить прилад для закріплення випробуваного матеріалу, верхній та нижній електроди і вимірник часу, який відрізняється тим, що прилад для закріплення випробуваного матеріалу виконано у вигляді вертикально встановленої термостійкої ємності, всередині якої розташовано герметичну перегородку, що поділяє її на дві частини, у термостійку ємність вмонтовано верхній електрод, виконаний у вигляді клапана-дозатора, зв'язаного тягою з пружинним механізмом, сполученим з електромагнітом та блоком керування, при цьому клапан-дозатор оснащено спіральним пристроєм для формування краплі агресивного середовища і подачі її на випробуваний матеріал, який є контактом верхнього електрода, а термостійку ємність забезпечено кожухом, із штуцерами для входу і виходу теплоносія.
Текст

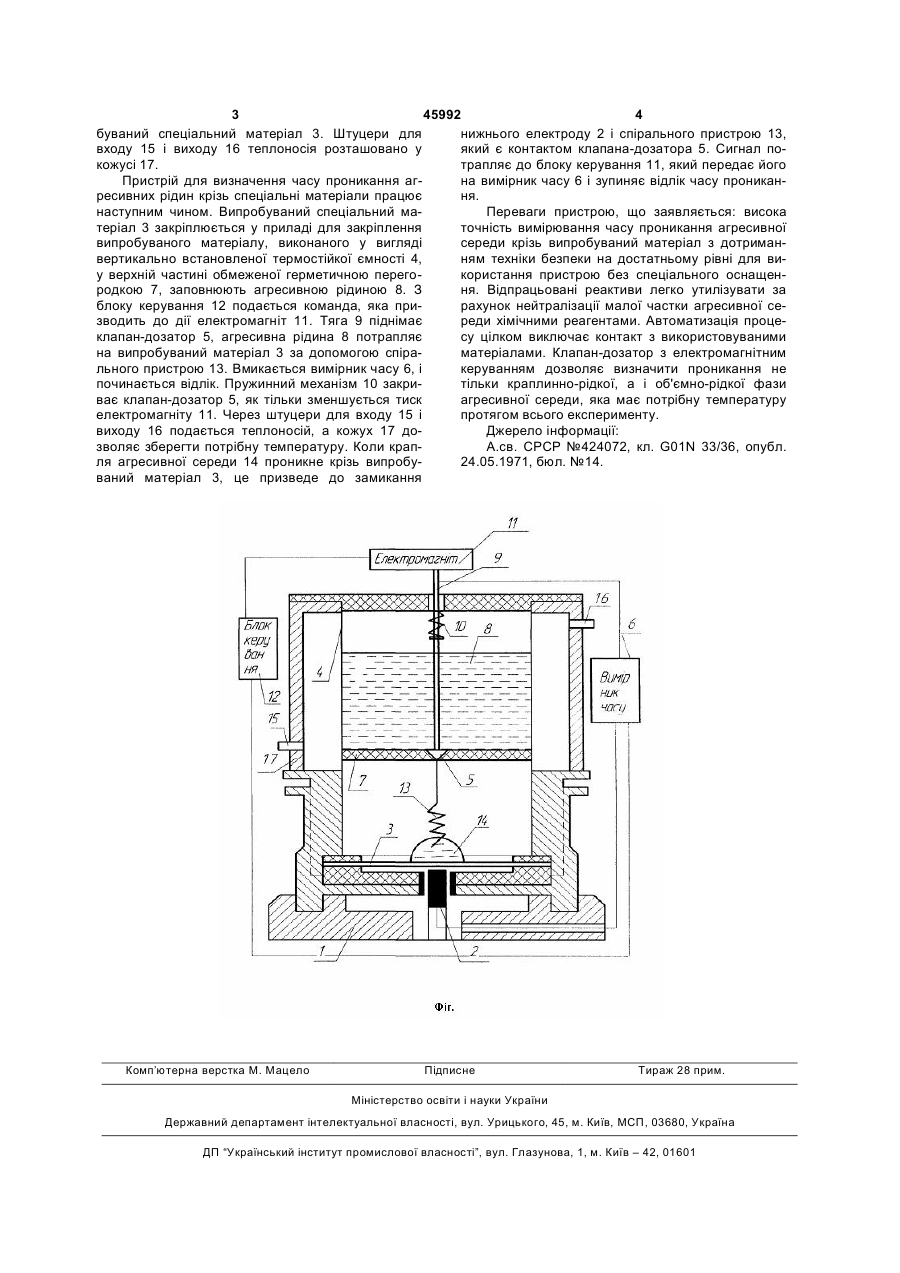

Пристрій для визначення часу проникання агресивних рідин крізь спеціальні матеріали, що містить прилад для закріплення випробуваного матеріалу, верхній та нижній електроди і вимірник часу, який відрізняється тим, що прилад для за 3 45992 4 буваний спеціальний матеріал 3. Штуцери для нижнього електроду 2 і спірального пристрою 13, входу 15 і виходу 16 теплоносія розташовано у який є контактом клапана-дозатора 5. Сигнал покожусі 17. трапляє до блоку керування 11, який передає його Пристрій для визначення часу проникання агна вимірник часу 6 і зупиняє відлік часу прониканресивних рідин крізь спеціальні матеріали працює ня. наступним чином. Випробуваний спеціальний маПереваги пристрою, що заявляється: висока теріал 3 закріплюється у приладі для закріплення точність вимірювання часу проникання агресивної випробуваного матеріалу, виконаного у вигляді середи крізь випробуваний матеріал з дотриманвертикально встановленої термостійкої ємності 4, ням техніки безпеки на достатньому рівні для виу верхній частині обмеженої герметичною перегокористання пристрою без спеціального оснащенродкою 7, заповнюють агресивною рідиною 8. З ня. Відпрацьовані реактиви легко утилізувати за блоку керування 12 подається команда, яка прирахунок нейтралізації малої частки агресивної сезводить до дії електромагніт 11. Тяга 9 піднімає реди хімічними реагентами. Автоматизація процеклапан-дозатор 5, агресивна рідина 8 потрапляє су цілком виключає контакт з використовуваними на випробуваний матеріал 3 за допомогою спіраматеріалами. Клапан-дозатор з електромагнітним льного пристрою 13. Вмикається вимірник часу 6, і керуванням дозволяє визначити проникання не починається відлік. Пружинний механізм 10 закритільки краплинно-рідкої, а і об'ємно-рідкої фази ває клапан-дозатор 5, як тільки зменшується тиск агресивної середи, яка має потрібну температуру електромагніту 11. Через штуцери для входу 15 і протягом всього експерименту. виходу 16 подається теплоносій, а кожух 17 доДжерело інформації: зволяє зберегти потрібну температуру. Коли крапА.св. СРСР №424072, кл. G01N 33/36, опубл. ля агресивної середи 14 проникне крізь випробу24.05.1971, бюл. №14. ваний матеріал 3, це призведе до замикання Комп’ютерна верстка M. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of time of penetration of aggressive liquids through special materials
Автори англійськоюDeineka Inessa Hryhorivna, Mychko Anatolii Andriovych, Shapovalov Viktor Ivanovych, Yehorov Ihor Vadymovych
Назва патенту російськоюУстройство для определения времени проникновения агрессивных жидкостей сквозь специальные материалы
Автори російськоюДейнека Инесса Григорьевна, Мичко Анатолий Андреевич, Шаповалов Виктор Иванович, Егоров Игорь Вадимович
МПК / Мітки
МПК: G01N 33/36
Мітки: матеріали, рідин, визначення, агресивних, крізь, проникання, спеціальні, пристрій, часу
