Спосіб електрошлакової наплавки

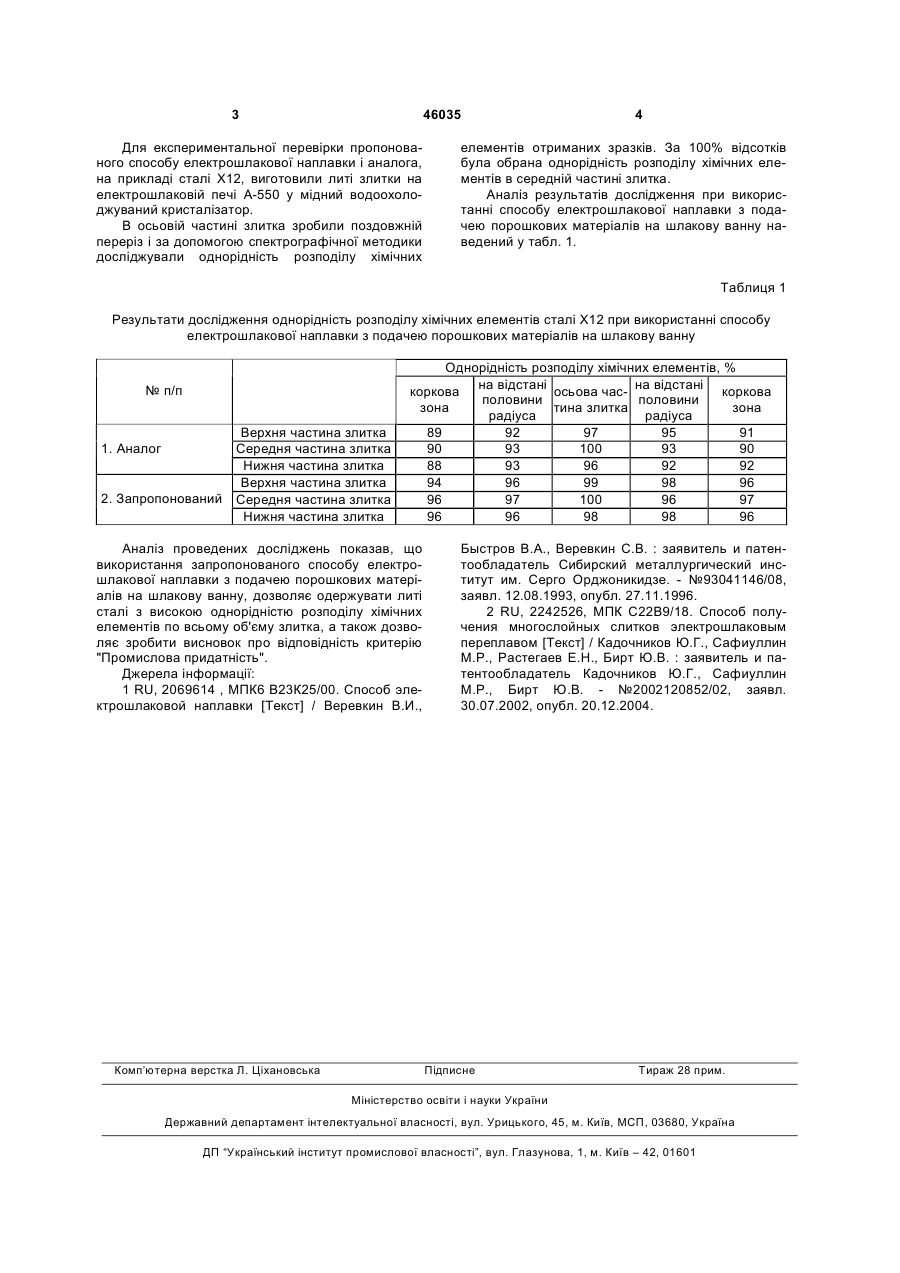

Спосіб електрошлакової наплавки в охолоджуваний кристалізатор, що включає наведення шлакової ванни, переплав витратного електрода суцільного перерізу, дискретну подачу порошкових матеріалів на шлакову ванну, який відрізняється тим, що подачу порошкових матеріалів на шлакову ванну здійснюють радіально з чотирьох сторін. (19) (21) u200905114 (22) 25.05.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ПОПОВ ВЕНІАМІН СТЕПАНОВИЧ, БІЛОНИК ІГОР МЕТОДІЙОВИЧ, КАПУСТЯН ОЛЕКСІЙ ЄВГЕНОВИЧ, ПЕТРАШОВ ОЛЕКСАНДР СЕРГІЙОВИЧ 3 46035 Для експериментальної перевірки пропонованого способу електрошлакової наплавки і аналога, на прикладі сталі X12, виготовили литі злитки на електрошлаковій печі А-550 у мідний водоохолоджуваний кристалізатор. В осьовій частині злитка зробили поздовжній переріз і за допомогою спектрографічної методики досліджували однорідність розподілу хімічних 4 елементів отриманих зразків. За 100% відсотків була обрана однорідність розподілу хімічних елементів в середній частині злитка. Аналіз результатів дослідження при використанні способу електрошлакової наплавки з подачею порошкових матеріалів на шлакову ванну наведений у табл. 1. Таблиця 1 Результати дослідження однорідність розподілу хімічних елементів сталі X12 при використанні способу електрошлакової наплавки з подачею порошкових матеріалів на шлакову ванну № п/п Верхня частина злитка Середня частина злитка Нижня частина злитка Верхня частина злитка 2. Запропонований Середня частина злитка Нижня частина злитка 1. Аналог Однорідність розподілу хімічних елементів, % на відстані на відстані коркова осьова часкоркова половини половини зона тина злитка зона радіуса радіуса 89 92 97 95 91 90 93 100 93 90 88 93 96 92 92 94 96 99 98 96 96 97 100 96 97 96 96 98 98 96 Аналіз проведених досліджень показав, що використання запропонованого способу електрошлакової наплавки з подачею порошкових матеріалів на шлакову ванну, дозволяє одержувати литі сталі з високою однорідністю розподілу хімічних елементів по всьому об'єму злитка, а також дозволяє зробити висновок про відповідність критерію "Промислова придатність". Джерела інформації: 1 RU, 2069614 , МПК6 В23К25/00. Способ электрошлаковой наплавки [Текст] / Веревкин В.И., Комп’ютерна верстка Л. Ціхановська Быстров В.А., Веревкин С.В. : заявитель и патентообладатель Сибирский металлургический институт им. Серго Орджоникидзе. - №93041146/08, заявл. 12.08.1993, опубл. 27.11.1996. 2 RU, 2242526, МПК С22В9/18. Способ получения многослойных слитков электрошлаковым переплавом [Текст] / Кадочников Ю.Г., Сафиуллин М.Р., Растегаев Е.Н., Бирт Ю.В. : заявитель и патентообладатель Кадочников Ю.Г., Сафиуллин М.Р., Бирт Ю.В. - №2002120852/02, заявл. 30.07.2002, опубл. 20.12.2004. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
