Стенд для дослідження взаємодії колеса з рейкою залізничного транспорту

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 46070

Опубліковано: 10.12.2009

Автори: Спірягін Валентин Ігоревич, Клюєв Олександр Олександрович, Горбунов Микола Іванович, Спірягін Максим Ігоревич, Клюєв Сергій Олександрович, Костенко Ірина Вячеславівна

Завантажити PDF файл.

Формула / Реферат

Стенд для дослідження взаємодії колеса з рейкою залізничного транспорту, що містить раму зі стійками, адаптер, на якому розташовано колісну пару з первинним ресорним підвішуванням та гасителями коливань, яка має можливість зміщення по трьох напрямках за допомогою шістьох силових циліндрів, дискові пневматичні гальма, встановлені на колісній парі, гальмову важільну передачу з пневматичним приводом, встановлену на адаптері, привідний до руху електродвигуном через редуктор рейковий блок, встановлений на жорстких опорах, який відрізняється тим, що стенд оснащений додатковим електродвигуном, який приводить до руху колісну пару.

Текст

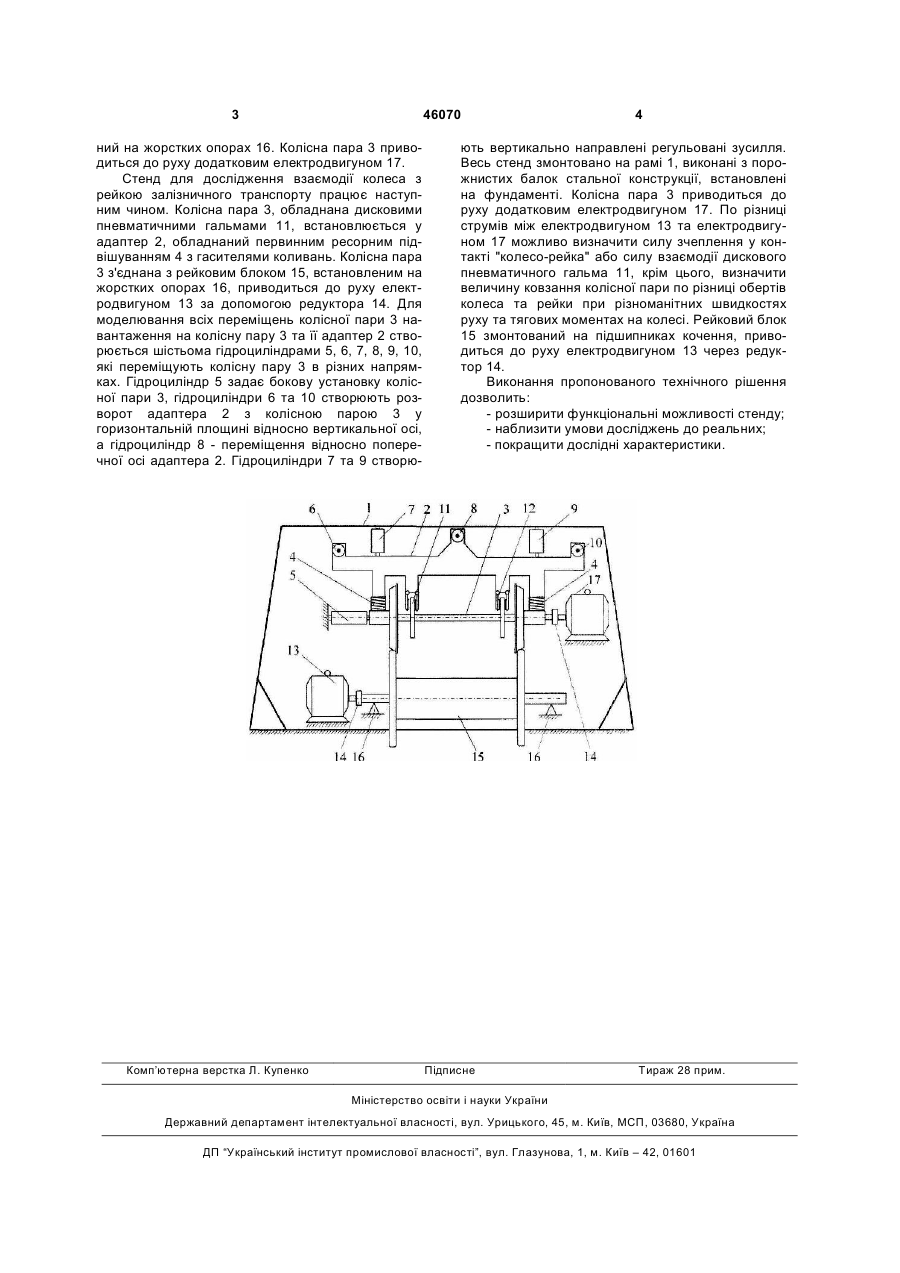

Стенд для дослідження взаємодії колеса з рейкою залізничного транспорту, що містить раму 3 46070 ний на жорстких опорах 16. Колісна пара 3 приводиться до руху додатковим електродвигуном 17. Стенд для дослідження взаємодії колеса з рейкою залізничного транспорту працює наступним чином. Колісна пара 3, обладнана дисковими пневматичними гальмами 11, встановлюється у адаптер 2, обладнаний первинним ресорним підвішуванням 4 з гасителями коливань. Колісна пара 3 з'єднана з рейковим блоком 15, встановленим на жорстких опорах 16, приводиться до руху електродвигуном 13 за допомогою редуктора 14. Для моделювання всіх переміщень колісної пари 3 навантаження на колісну пару 3 та її адаптер 2 створюється шістьома гідроциліндрами 5, 6, 7, 8, 9, 10, які переміщують колісну пару 3 в різних напрямках. Гідроциліндр 5 задає бокову установку колісної пари 3, гідроциліндри 6 та 10 створюють розворот адаптера 2 з колісною парою 3 у горизонтальній площині відносно вертикальної осі, а гідроциліндр 8 - переміщення відносно поперечної осі адаптера 2. Гідроциліндри 7 та 9 створю Комп’ютерна верстка Л. Купенко 4 ють вертикально направлені регульовані зусилля. Весь стенд змонтовано на рамі 1, виконані з порожнистих балок стальної конструкції, встановлені на фундаменті. Колісна пара 3 приводиться до руху додатковим електродвигуном 17. По різниці струмів між електродвигуном 13 та електродвигуном 17 можливо визначити силу зчеплення у контакті "колесо-рейка" або силу взаємодії дискового пневматичного гальма 11, крім цього, визначити величину ковзання колісної пари по різниці обертів колеса та рейки при різноманітних швидкостях руху та тягових моментах на колесі. Рейковий блок 15 змонтований на підшипниках кочення, приводиться до руху електродвигуном 13 через редуктор 14. Виконання пропонованого технічного рішення дозволить: - розширити функціональні можливості стенду; - наблизити умови досліджень до реальних; - покращити дослідні характеристики. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
