Пристрій для віллілення плодів від грудок грунта та домішок

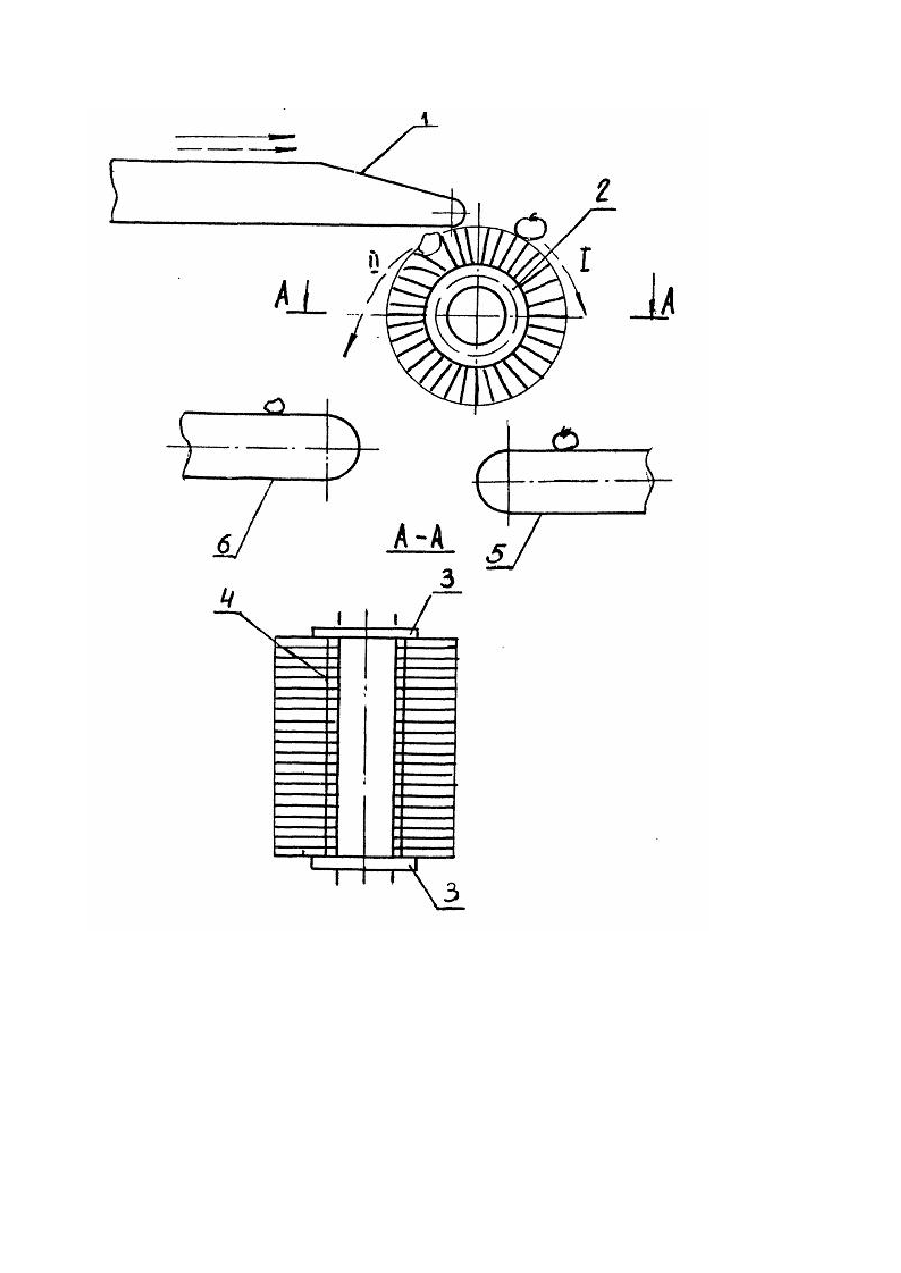

Изобретение относится к сельскохозяйственному машиностроению, в частности, к устройствам для отделения плодов от почвенных комков и примесей и может быть использовано для послеуборочной обработки плодов, например томатов. Известны различные устройства для сортировки плодов с целью выделения доброкачественных плодов по физико-механическим свойствам [1, 2]. Однако эти устройства имеют недостаточно высокую эффективность разделения. Наиболее близким по технической сущности к заявляемому устройству является выбранное в качестве прототипа устройство для отделения плодов от комков почвы и примесей [3], содержащее подающий транспортер с нисходящей выходной частью, под которой с зазором расположена отделяющая цилиндрическая щетка. На выходе подающего транспортера установлена подпружиненная направляющая цилиндрическая щетка. Недостатком известного устройства является возможность сгруживания стандартных плодов за крупным комком почвы и, в результате гашения их кинетической энергии на наклонном участке подающего транспортера, попадания стандартных плодов во фракцию отходов. Задачей изобретения является разработка устройства для отделения плодов от комков почвы и примесей, в котором путем усовершенствования его конструкции повышается качество сепарации. Задача решается тем, что в устройстве для отделения плодов от комков почвы и примесей, содержащем подающий транспортер с нисходящей выходной частью, под которой расположен цилиндрический щеточный барабан, согласно изобретению, щеточный барабан установлен вплотную к транспортеру, причем поперечная жесткость ворсин щеточного барабана превышает их продольную жесткость, при этом устройство снабжено укрепленными с торцов цилиндрического щеточного барабана дисками с установленными вдоль барабана стержнями, укрепленными в дисках по их периферии с образованием цилиндра. Отсутствие зазора между щеткой и транспортером уменьшает кинетическую энергию падения и выравнивает траекторию полета компонентов различных размеров. Разброс траекторий, а также разная кинетическая энергия отрицательно влияет на сепарацию, т.к. энергия пропорциональна квадрату скорости падения, а траектория падения маленького плода и крупного комка почвы с возрастанием высоты увеличивается. Различная величина продольной и поперечной жесткости ворсин щеточного барабана обеспечивает качественное разделение, т.к. при взаимодействии с гладкой поверхностью плода концы ворсин, имеющие малую продольную жесткость, расходятся и пропускают плоды по траектории I на транспортер плодов. Концы ворсин, взаимодействующие с комком почвы, зацепляются за его микронеровности, при этом отгибу ворсин в продольном направлении препятствует большая сила трения и направление движения почвенного комка, а поперечный отгиб ворсин ограничивается продольными стержнями, В результате комки почвы и примеси увлекаются к подающему транспортеру, захва тываются ще точным барабаном и нижней ветвью концевой части подающего транспортера (ворсины щеточного барабана при этом снимаются) и выносятся на транспортер отходов. Выпадение комков почвы из щеточного покрытия происходит за счет массы и центробежных сил инерции. На чертеже изображена схема устройства для отделения плодов от комков почвы и примесей. Устройство для отделения плодов от комков почвы и примесей содержит подающий транспортер 1 с нисходящей выходной частью, под которой расположен цилиндрический щеточный барабан 2. Щеточный барабан установлен вплотную к транспортеру. Поперечная жесткость ворсин щеточного барабана превышает их продольную жесткость. Устройство снабжено укрепленными с торцов цилиндрического щеточного барабана дисками 3 с установленными вдоль барабана стержнями 4, укрепленными в дисках по их периферии с образованием цилиндра и ограничивающими прогиб ворсин поперек оси щеточного барабана. Упругие стержни 4 установлены с шагом, равным шагу установки ворсин. Устройство содержит транспортер стандартных плодов 5 и транспортер отходов 6. Устройство работает следующим образом. Ворох плодов подается транспортером 1 на вращающийся щеточный барабан 2. Почвенные комки и раздавленные плоды, за счет силы сцепления, увлекаются щеточным барабаном под нижнюю ветвь подающего транспортера 1, проходят под ним и выносятся по траектории II на транспортер отходов 6. Стандартные плоды проходят между ворсинами, слегка раздвигая их и соскальзывая по траектории І на транспортер плодов 6. Исследования размерно-массовых характеристик вороха плодов после комбайна показали, что в ворохе находятся до 20% комков почвы массой от 110 до 140 г. Эти комки обыкновенным щеточным барабаном не отделяются и проходят вместе с площади из-за недостаточной поперечной жесткости ворсин. Поэтому очень важно, чтобы жесткость ворсин поперек оси щеточного барабана была больше жесткости вдоль его оси. Использование предлагаемого устройства для отделения стандартных плодов от примесей (комков почвы, раздавленных плодов, листостебельной массы) на комбайнах и на сортировальных пунктах повысит качество разделения и устойчивость процесса сепарации, упростит конструкцию, уменьшит габариты устройства.
