Оптоелектронний шкальний індикатор
Номер патенту: 13113
Опубліковано: 15.03.2006
Автори: Семенчатенко Андрій Віталійович, Кожем'яко Володимир Прокопович, Прудивус Пилип Григорович
Формула / Реферат
Оптоелектронний шкальний індикатор, що містить амплітудно-часовий перетворювач, вхід якого є входом оптоелектронного шкального індикатора, генератор імпульсів, тригер, вхід установки одиниці якого з'єднаний з виходом амплітудно-часового перетворювача, а зчитувальний вхід - з виходом генератора імпульсів, перший та другий елементи І-НІ, перші входи яких підключені до виходу амплітудно-часового перетворювача, з'єднаного також з катодом першого запускаючого світлодіода, анод якого через перший резистор з'єднаний з шиною живлення, другі входи елементів І-НІ підключені відповідно до прямого і інверсного виходів тригера, світловипромінювальну шкалу, що містить n комірок, в склад кожної із яких входять згідно-послідовно з'єднані перший індикаційний світлодіод, перший світлодіод зв'язку і перший фототиристор, а також другий фототиристор і другий світлодіод зв'язку, перший світлодіод зв'язку кожної комірки оптично зв'язаний з першим фототиристором наступної комірки, який відрізняється тим, що в нього введенні задавач часових інтервалів, перетворювач оптичного сигналу в електричний, другий тригер, третій та четвертий елементи І-НІ, керуючий світлодіод, другий запускаючий світлодіод, другий та третій резистори, а кожна комірка світловипромінювальної шкали з'єднана з другим індикаційним світлодіодом та третім фототиристором, вхід задавача часових інтервалів з'єднаний з виходом генератора імпульсів, анод другого запускаючого світлодіода через другий резистор підключений до шини живлення, вхід установки одиниці другого зчитувального тригера з'єднаний з катодом другого запускаючого світлодіода, а лічильний вхід - з виходом перетворювача оптичного сигналу в електричний, перші входи третього та четвертого елементів І-НІ з'єднані з катодом другого запускаючого світлодіода і з виходом задавача часових інтервалів, анод керуючого світлодіода через третій резистор з'єднаний з виходом генератора імпульсів, в кожній комірці світловипромінювальної шкали другий індикаційний світлодіод, другий світлодіод зв'язку та третій фототиристор з'єднані згідно та послідовно, причому аноди всіх індикаційних світлодіодів підключені до шини живлення, катод другого фототиристора кожної комірки з'єднаний з анодом першого фототиристора цієї комірки, аноди других фототиристорів всіх комірок об'єднані та з'єднані з катодом керуючого світлодіода, оптичний вихід котрого з'єднаний з оптичним входом перетворювача оптичного сигналу в електричний, катоди третіх фототиристорів непарних комірок з'єднані з виходом першого елемента І-НІ, а катоди третіх фототиристорів парних комірок - з виходом другого елемента І-НІ, катоди перших фототиристорів непарних комірок з'єднані з виходом третього елемента І-НІ, а катоди перших фототиристорів парних комірок - із виходом четвертого елемента І-НІ, оптичний вихід першого запускаючого світлодіода оптично зв'язаний з оптичним входом третього фототиристора першої комірки, оптичний вихід другого запускаючого світлодіода оптично зв'язаний з оптичним входом першого фототиристора першої комірки, в кожній комірці оптичний вихід другого світлодіода зв'язку оптично зв'язаний з оптичними входом другого фототиристора цієї комірки та третього фототиристора наступної комірки, при цьому перший індикаційний світлодіод кожної комірки має червоний колір випромінення, а другий - зелений, причому перший та другий індикаційні світлодіоди кожної комірки мають загальний оптичний вихід, який є виходом комірки.
Текст

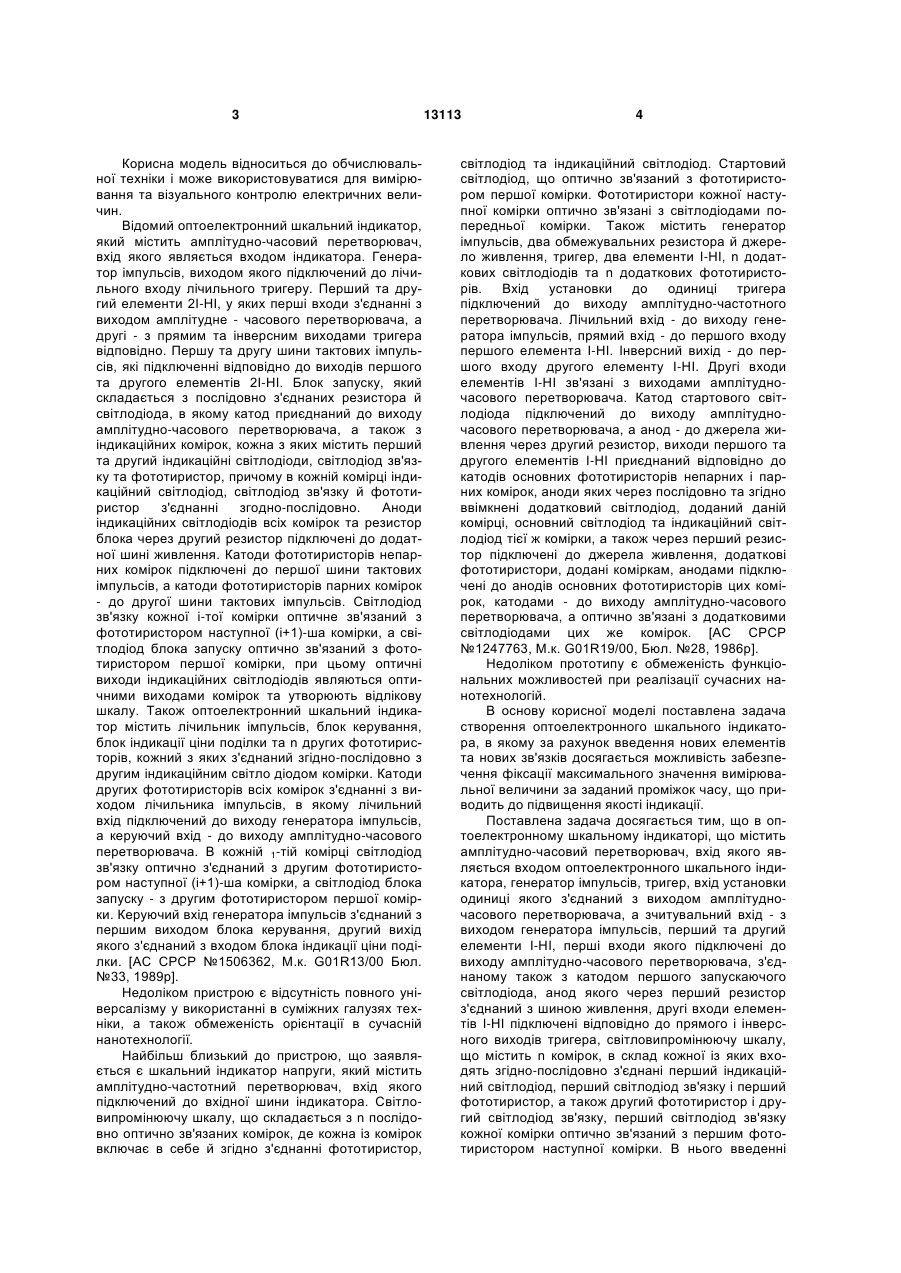

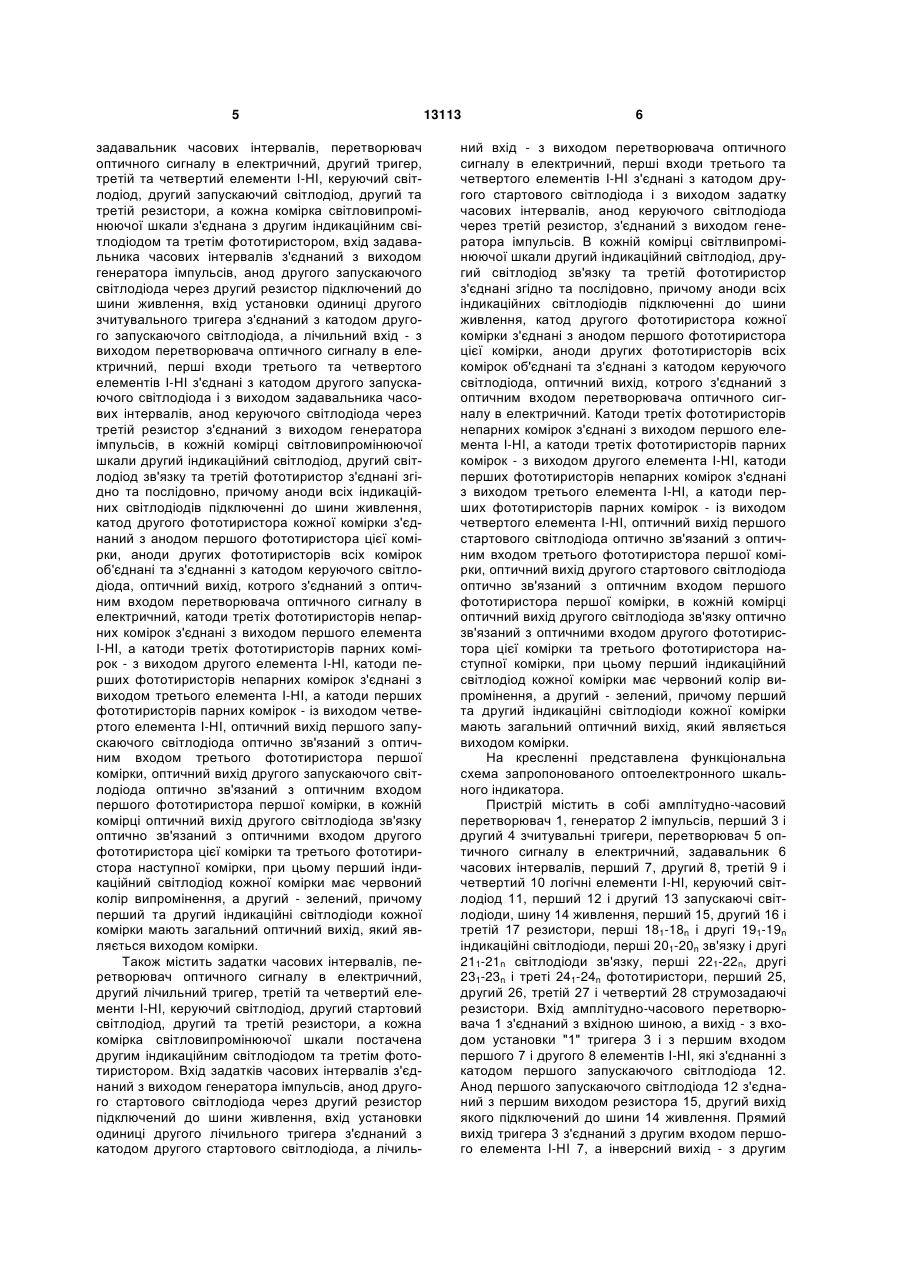

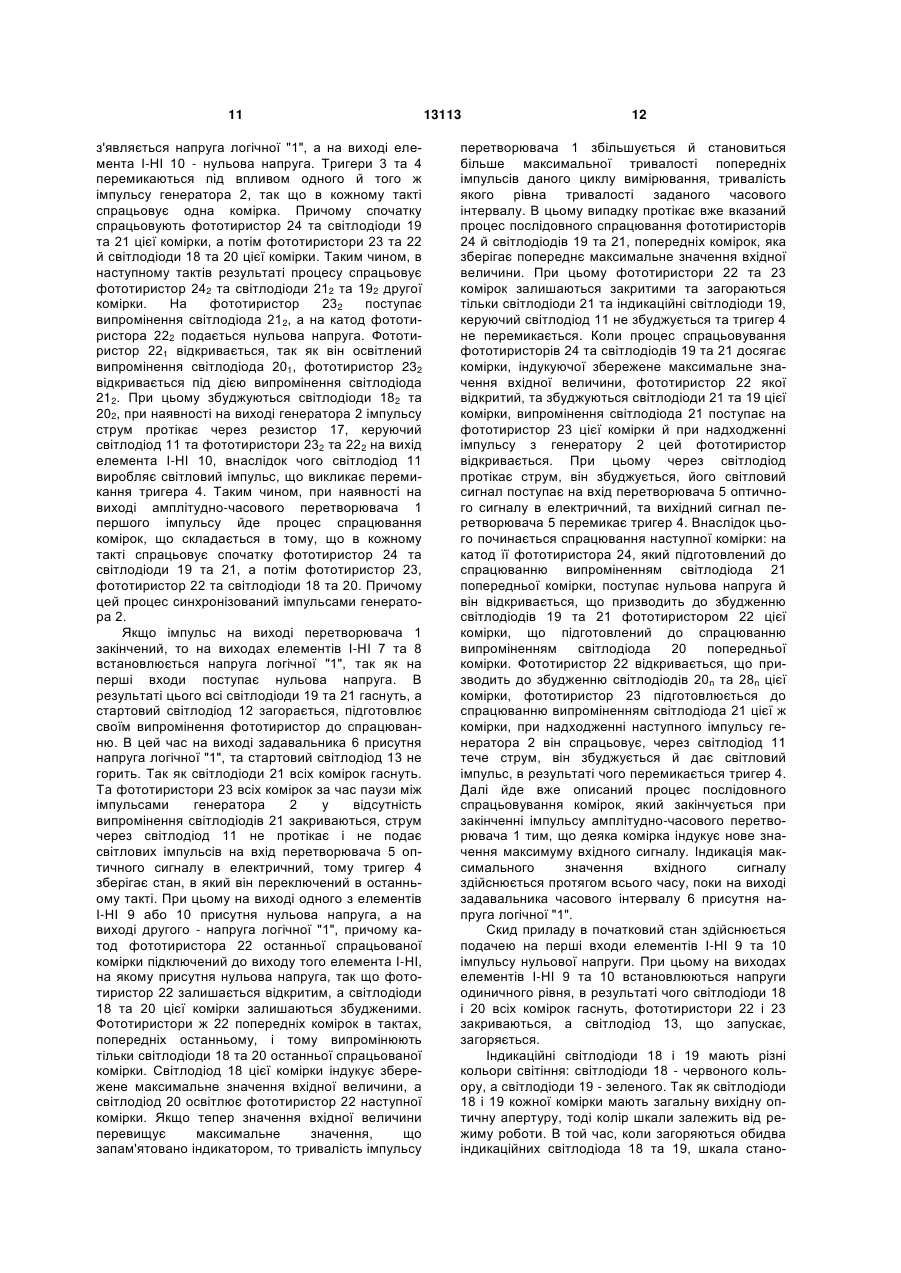

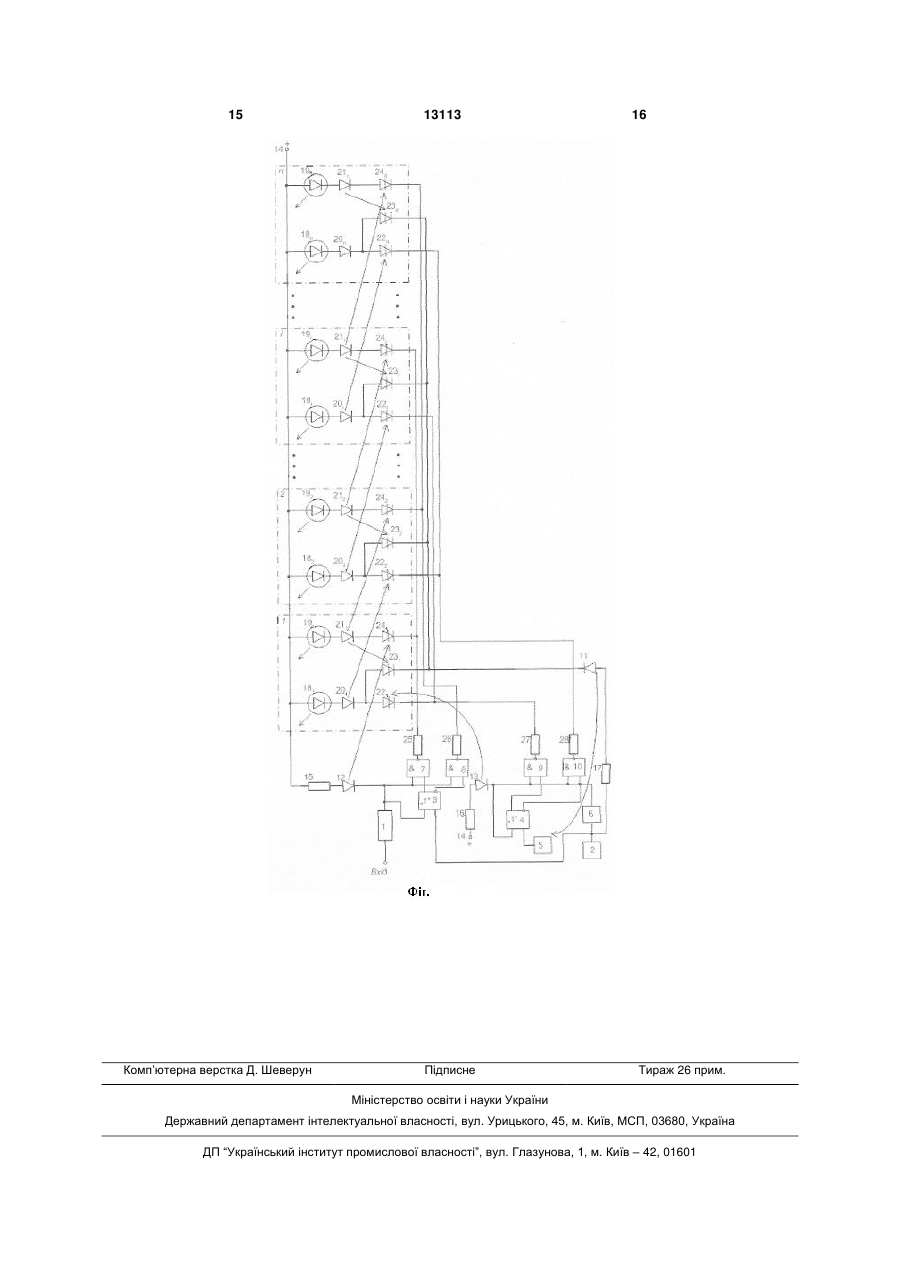

Оптоелектронний шкальний індикатор, що містить амплітудно-часовий перетворювач, вхід якого є входом оптоелектронного шкального індикатора, генератор імпульсів, тригер, вхід установки одиниці якого з'єднаний з виходом амплітудночасового перетворювача, а зчитувальний вхід - з виходом генератора імпульсів, перший та другий елементи І-НІ, перші входи яких підключені до виходу амплітудно-часового перетворювача, з'єднаного також з катодом першого запускаючого світлодіода, анод якого через перший резистор з'єднаний з шиною живлення, другі входи елементів І-НІ підключені відповідно до прямого і інверсного виходів тригера, світловипромінювальну шкалу, що містить n комірок, в склад кожної із яких входять згідно-послідовно з'єднані перший індикаційний світлодіод, перший світлодіод зв'язку і перший фототиристор, а також другий фототиристор і другий світлодіод зв'язку, перший світлодіод зв'язку кожної комірки оптично зв'язаний з першим фототиристором наступної комірки, який відрізняється тим, що в нього введенні задавач часових інтервалів, перетворювач оптичного сигналу в електричний, другий тригер, третій та четвертий елементи І-НІ, керуючий світлодіод, другий запускаючий світлодіод, другий та третій резистори, а кожна комірка світловипромінювальної шкали з'єднана з другим індикаційним світлодіодом та третім фототиристором, вхід задавача часових інтервалів з'єднаний з виходом генератора імпульсів, анод другого запускаючого світлодіода через другий резистор підключений до шини жив 2 (19) 1 3 Корисна модель відноситься до обчислювальної техніки і може використовуватися для вимірювання та візуального контролю електричних величин. Відомий оптоелектронний шкальний індикатор, який містить амплітудно-часовий перетворювач, вхід якого являється входом індикатора. Генератор імпульсів, виходом якого підключений до лічильного входу лічильного тригеру. Перший та другий елементи 2І-НІ, у яких перші входи з'єднанні з виходом амплітудне - часового перетворювача, а другі - з прямим та інверсним виходами тригера відповідно. Першу та другу шини тактових імпульсів, які підключенні відповідно до виходів першого та другого елементів 2І-НІ. Блок запуску, який складається з послідовно з'єднаних резистора й світлодіода, в якому катод приєднаний до виходу амплітудно-часового перетворювача, а також з індикаційних комірок, кожна з яких містить перший та другий індикаційні світлодіоди, світлодіод зв'язку та фототиристор, причому в кожній комірці індикаційний світлодіод, світлодіод зв'язку й фототиристор з'єднанні згодно-послідовно. Аноди індикаційних світлодіодів всіх комірок та резистор блока через другий резистор підключені до додатної шині живлення. Катоди фототиристорів непарних комірок підключені до першої шини тактових імпульсів, а катоди фототиристорів парних комірок - до другої шини тактових імпульсів. Світлодіод зв'язку кожної i-тої комірки оптичне зв'язаний з фототиристором наступної (і+1)-ша комірки, а світлодіод блока запуску оптично зв'язаний з фототиристором першої комірки, при цьому оптичні виходи індикаційних світлодіодів являються оптичними виходами комірок та утворюють відлікову шкалу. Також оптоелектронний шкальний індикатор містить лічильник імпульсів, блок керування, блок індикації ціни поділки та n других фототиристорів, кожний з яких з'єднаний згідно-послідовно з другим індикаційним світло діодом комірки. Катоди других фототиристорів всіх комірок з'єднанні з виходом лічильника імпульсів, в якому лічильний вхід підключений до виходу генератора імпульсів, а керуючий вхід - до виходу амплітудно-часового перетворювача. В кожній 1-тій комірці світлодіод зв'язку оптично з'єднаний з другим фототиристором наступної (і+1)-ша комірки, а світлодіод блока запуску - з другим фототиристором першої комірки. Керуючий вхід генератора імпульсів з'єднаний з першим виходом блока керування, другий вихід якого з'єднаний з входом блока індикації ціни поділки. [AC CPCP №1506362, М.к. G01R13/00 Бюл. №33, 1989р]. Недоліком пристрою є відсутність повного універсалізму у використанні в суміжних галузях техніки, а також обмеженість орієнтації в сучасній нанотехнології. Найбільш близький до пристрою, що заявляється є шкальний індикатор напруги, який містить амплітудно-частотний перетворювач, вхід якого підключений до вхідної шини індикатора. Світловипромінюючу шкалу, що складається з n послідовно оптично зв'язаних комірок, де кожна із комірок включає в себе й згідно з'єднанні фототиристор, 13113 4 світлодіод та індикаційний світлодіод. Стартовий світлодіод, що оптично зв'язаний з фототиристором першої комірки. Фототиристори кожної наступної комірки оптично зв'язані з світлодіодами попередньої комірки. Також містить генератор імпульсів, два обмежувальних резистора й джерело живлення, тригер, два елементи І-НІ, n додаткових світлодіодів та n додаткових фототиристорів. Вхід установки до одиниці тригера підключений до виходу амплітудно-частотного перетворювача. Лічильний вхід - до виходу генератора імпульсів, прямий вхід - до першого входу першого елемента І-НІ. Інверсний вихід - до першого входу другого елементу І-НІ. Другі входи елементів І-НІ зв'язані з виходами амплітудночасового перетворювача. Катод стартового світлодіода підключений до виходу амплітудночасового перетворювача, а анод - до джерела живлення через другий резистор, виходи першого та другого елементів І-НІ приєднаний відповідно до катодів основних фототиристорів непарних і парних комірок, аноди яких через послідовно та згідно ввімкнені додатковий світлодіод, доданий даній комірці, основний світлодіод та індикаційний світлодіод тієї ж комірки, а також через перший резистор підключені до джерела живлення, додаткові фототиристори, додані коміркам, анодами підключені до анодів основних фототиристорів цих комірок, катодами - до виходу амплітудно-часового перетворювача, а оптично зв'язані з додатковими світлодіодами цих же комірок. [АС СРСР №1247763, М.к. G01R19/00, Бюл. №28, 1986р]. Недоліком прототипу є обмеженість функціональних можливостей при реалізації сучасних нанотехнологій. В основу корисної моделі поставлена задача створення оптоелектронного шкального індикатора, в якому за рахунок введення нових елементів та нових зв'язків досягається можливість забезпечення фіксації максимального значення вимірювальної величини за заданий проміжок часу, що приводить до підвищення якості індикації. Поставлена задача досягається тим, що в оптоелектронному шкальному індикаторі, що містить амплітудно-часовий перетворювач, вхід якого являється входом оптоелектронного шкального індикатора, генератор імпульсів, тригер, вхід установки одиниці якого з'єднаний з виходом амплітудночасового перетворювача, а зчитувальний вхід - з виходом генератора імпульсів, перший та другий елементи І-НІ, перші входи якого підключені до виходу амплітудно-часового перетворювача, з'єднаному також з катодом першого запускаючого світлодіода, анод якого через перший резистор з'єднаний з шиною живлення, другі входи елементів І-НІ підключені відповідно до прямого і інверсного виходів тригера, світловипромінюючу шкалу, що містить n комірок, в склад кожної із яких входять згідно-послідовно з'єднані перший індикаційний світлодіод, перший світлодіод зв'язку і перший фототиристор, а також другий фототиристор і другий світлодіод зв'язку, перший світлодіод зв'язку кожної комірки оптично зв'язаний з першим фототиристором наступної комірки. В нього введенні 5 задавальник часових інтервалів, перетворювач оптичного сигналу в електричний, другий тригер, третій та четвертий елементи І-НІ, керуючий світлодіод, другий запускаючий світлодіод, другий та третій резистори, а кожна комірка світловипромінюючої шкали з'єднана з другим індикаційним світлодіодом та третім фототиристором, вхід задавальника часових інтервалів з'єднаний з виходом генератора імпульсів, анод другого запускаючого світлодіода через другий резистор підключений до шини живлення, вхід установки одиниці другого зчитувального тригера з'єднаний з катодом другого запускаючого світлодіода, а лічильний вхід - з виходом перетворювача оптичного сигналу в електричний, перші входи третього та четвертого елементів І-НІ з'єднані з катодом другого запускаючого світлодіода і з виходом задавальника часових інтервалів, анод керуючого світлодіода через третій резистор з'єднаний з виходом генератора імпульсів, в кожній комірці світловипромінюючої шкали другий індикаційний світлодіод, другий світлодіод зв'язку та третій фототиристор з'єднані згідно та послідовно, причому аноди всіх індикаційних світлодіодів підключенні до шини живлення, катод другого фототиристора кожної комірки з'єднаний з анодом першого фототиристора цієї комірки, аноди других фототиристорів всіх комірок об'єднані та з'єднанні з катодом керуючого світлодіода, оптичний вихід, котрого з'єднаний з оптичним входом перетворювача оптичного сигналу в електричний, катоди третіх фототиристорів непарних комірок з'єднані з виходом першого елемента І-НІ, а катодитретіх фототиристорів парних комірок - з виходом другого елемента І-НІ, катоди перших фототиристорів непарних комірок з'єднані з виходом третього елемента І-НІ, а катоди перших фототиристорів парних комірок - із виходом четвертого елемента І-НІ, оптичний вихід першого запускаючого світлодіода оптично зв'язаний з оптичним входом третього фототиристора першої комірки, оптичний вихід другого запускаючого світлодіода оптично зв'язаний з оптичним входом першого фототиристора першої комірки, в кожній комірці оптичний вихід другого світлодіода зв'язку оптично зв'язаний з оптичними входом другого фототиристора цієї комірки та третього фототиристора наступної комірки, при цьому перший індикаційний світлодіод кожної комірки має червоний колір випромінення, а другий - зелений, причому перший та другий індикаційні світлодіоди кожної комірки мають загальний оптичний вихід, який являється виходом комірки. Також містить задатки часових інтервалів, перетворювач оптичного сигналу в електричний, другий лічильний тригер, третій та четвертий елементи І-НІ, керуючий світлодіод, другий стартовий світлодіод, другий та третій резистори, а кожна комірка світловипромінюючої шкали постачена другим індикаційним світлодіодом та третім фототиристором. Вхід задатків часових інтервалів з'єднаний з виходом генератора імпульсів, анод другого стартового світлодіода через другий резистор підключений до шини живлення, вхід установки одиниці другого лічильного тригера з'єднаний з катодом другого стартового світлодіода, а лічиль 13113 6 ний вхід - з виходом перетворювача оптичного сигналу в електричний, перші входи третього та четвертого елементів І-НІ з'єднані з катодом другого стартового світлодіода і з виходом задатку часових інтервалів, анод керуючого світлодіода через третій резистор, з'єднаний з виходом генератора імпульсів. В кожній комірці світлвипромінюючої шкали другий індикаційний світлодіод, другий світлодіод зв'язку та третій фототиристор з'єднані згідно та послідовно, причому аноди всіх індикаційних світлодіодів підключенні до шини живлення, катод другого фототиристора кожної комірки з'єднані з анодом першого фототиристора цієї комірки, аноди других фототиристорів всіх комірок об'єднані та з'єднані з катодом керуючого світлодіода, оптичний вихід, котрого з'єднаний з оптичним входом перетворювача оптичного сигналу в електричний. Катоди третіх фототиристорів непарних комірок з'єднані з виходом першого елемента І-НІ, а катоди третіх фототиристорів парних комірок - з виходом другого елемента І-НІ, катоди перших фототиристорів непарних комірок з'єднані з виходом третього елемента І-НІ, а катоди перших фототиристорів парних комірок - із виходом четвертого елемента І-НІ, оптичний вихід першого стартового світлодіода оптично зв'язаний з оптичним входом третього фототиристора першої комірки, оптичний вихід другого стартового світлодіода оптично зв'язаний з оптичним входом першого фототиристора першої комірки, в кожній комірці оптичний вихід другого світлодіода зв'язку оптично зв'язаний з оптичними входом другого фототиристора цієї комірки та третього фототиристора наступної комірки, при цьому перший індикаційний світлодіод кожної комірки має червоний колір випромінення, а другий - зелений, причому перший та другий індикаційні світлодіоди кожної комірки мають загальний оптичний вихід, який являється виходом комірки. На кресленні представлена функціональна схема запропонованого оптоелектронного шкального індикатора. Пристрій містить в собі амплітудно-часовий перетворювач 1, генератор 2 імпульсів, перший 3 і другий 4 зчитувальні тригери, перетворювач 5 оптичного сигналу в електричний, задавальник 6 часових інтервалів, перший 7, другий 8, третій 9 і четвертий 10 логічні елементи І-НІ, керуючий світлодіод 11, перший 12 і другий 13 запускаючі світлодіоди, шину 14 живлення, перший 15, другий 16 і третій 17 резистори, перші 181-18n і другі 191-19n індикаційні світлодіоди, перші 201-20n зв'язку і другі 211-21n світлодіоди зв'язку, перші 221-22n, другі 231-23n і треті 241-24n фототиристори, перший 25, другий 26, третій 27 і четвертий 28 струмозадаючі резистори. Вхід амплітудно-часового перетворювача 1 з'єднаний з вхідною шиною, а вихід - з входом установки "1" тригера 3 і з першим входом першого 7 і другого 8 елементів І-НІ, які з'єднанні з катодом першого запускаючого світлодіода 12. Анод першого запускаючого світлодіода 12 з'єднаний з першим виходом резистора 15, другий вихід якого підключений до шини 14 живлення. Прямий вихід тригера 3 з'єднаний з другим входом першого елемента І-НІ 7, а інверсний вихід - з другим 7 входом другого елемента І-НІ 8. Вихід генератора 2 імпульсів з'єднаний з зчитувальним входом першого тригера 3, з входом задавальника 6 часових інтервалів і з першим виходом резистора 17, другий вихід якого з'єднаний з анодом керуючого світлодіода 11, оптичний вихід якого з'єднаний з оптичним входом перетворювача 5 оптичного сигналу в електричний, вихід якого з'єднаний з зчитувальним входом тригера 4. Вихід задавальника часових інтервалів 6 з'єднаний з першими входами третього 9 і четвертого 10 елементів І-НІ і з входом установки "1" другого тригера 4, а також з катодом другого запускаючого світлодіода 13, анод якого через резистор 16 з'єднаний з шиною 14 живлення. Прямий вихід тригера 4 з'єднаний з другим входом елемента І-НІ 9, інверсний вихід - з другим входом елемента І-НІ 10. Індикаційні світлодіоди 18 і 19, світлодіоди 20 і 21, фототиристори 22-24 утворюють n комірок, кожна з яких складається з взаємопослідовно з'єднаних індикаційних світлодіодів 18, світлодіодів 20 і фототиристорів 22, взаємопослідовного індикаційного світлодіода 21 і фототиристора 24, а також фототиристора 23, катод якого підключений до з'єднання світлодіода 20 і фототиристора 22, при цьому аноди індикаційних світлодіодів 18 і 19 об'єднанні. Аноди всіх індикаційних світлодіодів 181-18n і 191-19n підключені до шини 14 живлення. Індикаційні світлодіоди 181-18n і 191-19n мають різні кольори світіння - світлодіоди 181-18n мають червоний колір світіння, а світлодіоди 191-19n -зелений. Аноди всіх фототиристорів 231-23n з'єднані з катодом керуючого світлодіода 11. Оптичний вихід першого запускаючого світлодіода 12 з'єднаний оптично з оптичним входом фототиристора 241 першої комірки, а оптичний вихід другого запускаючого світлодіода 13 оптично з'єднаний з оптичним входом фототиристора 221 першої комірки. Катоди фототиристорів 22 непарних комірок з'єднані через резистор 27 з виходом третього елемента І-НІ, а катоди фототиристорів 22 парних комірок - з виходом четвертого елемента І-НІ через резистор 28. Катоди фототиристорів 24 непарних комірок з'єднані через резистор 25 з виходом першого елемента І-НІ 7, а катоди фототиристорів 24 парних комірок через резистор 26 - з виходом другого елемента І-НІ 8. Оптичний вихід світлодіода 211 кожної i-тої комірки оптично з'єднаний з оптичним входом фототиристора 23і цієї ж комірки і з оптичним входом фототиристора 24і+1 наступної (і+1)-ої комірки. Оптичний вихід світлодіода 201 кожної 1-ої комірки оптично з'єднаний з оптичним входом фототиристора 22n-1 наступної (і+1)-ої комірки. Індикаційні світлодіоди 181-18n і 191-19n утворюють лінійну оцифровану шкалу, причому світлодіоди 181 і 191 мають загальну оптичну апертуру. Пристрій працює наступним чином. При відсутності вхідного сигналу на вході амплітудно-часового перетворювача 1 на його виході присутнє нульова напруга, яке надходить на катод запускаючого світлодіода 12 та на перші входи елементів І-НІ 7 та 8. Внаслідок чого світлодіод 12 знаходиться в збудливому стані, а на виходах елементів І-НІ 7 та 8 присутня напруга високого рівня, що відповідає логічній одиниці, яка поступає 13113 8 на катоди фототиристорів 241-24n та не дозволяє їм відкритися. Так що індикаційний світлодіод 191 та світлодіод 211 не можуть згоріти, хоча на фототиристор 241, до якого вони підключені, й поступає випромінення запускаючого світлодіода. На виході задавальника 6 часових інтервалів до початку вимірювання присутнє нульова напруга, яка підтримує на виходах елементів І-НІ 9 та 10 напругу логічної "1", що перешкоджає проходженню стуму через фототиристори 221-22n, які знаходяться в забороненому стані. Запускаючий світлодіод 13 при цьому випромінює, так як на його катоді присутня нульова напруга. Його випромінення поступає на оптичний вхід фототиристора 221 й готує його до спрацювання. Якщо процес вимірювання почався, то в момент початку заданого часового інтервалу фіксування максимуму вхідної величини б перемикається, й на його виході появляється напруга логічної "1". При цьому світлодіод 13 гасне, на прямому виході тригера 4 появляється напруга логічної "1", так як на його вхід установки "1" поступає додатній перепад напруги з виходу задавальника 6. На обидва входу елемента І-НІ 9 поступає напруга логічної "1", внаслідок чого на його виході появляється нульова напруга, в результаті фототиристор 221 відкривається, так як він раніше був підготовлений до спрацювання випроміненім запускаючого світлодіода 13, при цьому через світлодіоди 181 та 201 протікає струм й вони збуджуються. Якщо при цьому на вході перетворювача 1 вхідний сигнал відсутній, то цей стан моделі зберігається на протязі заданого часового інтервалу фіксування максимуму вхідної величини, тобто горять тільки світлодіоди 181 та 201. Якщо на вхід перетворювача 1 поступає вхідний сигнал, то він перетворюється в послідовність імпульсів, період яких постійний, а тривалість імпульсу пропорційна значенню вхідної величини. Ці імпульси поступають на вхід установки "1" тригера 3 та перші входи елементів І-НІ 7 та 8. При надходженні імпульсу з виходу перетворювача 1 на прямому виході тригера 3 встановлюється напруга логічної "1", а на інверсному - нульова напруга, запускаючий світлодіод 12 гасне, на виході І-НІ 7 встановлюється нульова напруга, а на виході елемента І-НІ 8 - напруга логічної "1". В наслідок цього фототиристор 241, який раніше був підготовлений до спрацювання випроміненням запускаючого світлодіода 12, відкривається, через світлодіоди 191211 першої комірки починає протікати струм й вони збуджуються. Випромінення світлодіода 211 поступає на оптичні входи фототиристорів 231-242. Фототиристор 242 при цьому підготовлюється до спрацювання, але відкритися не може, так як на його катод з виходу елемента І-НІ 8 поступає напруга логічної "1" Переключенням тригера 3 керують імпульси генератора 2, що поступають на його рахунковий вхід. Період проходження імпульсів генератора 2 дорівнює Т, так що на його виходах формуються протифазні послідовності прямокутних імпульсів, період яких дорівнює 2Т, а тривалість Т. При наявності імпульсу на перших входах елементів І-НІ 7 та 8 дозволяється проходження імпульсів з виходів тригера 3 на виходи цих елементів, так що на катоди фототиристорів 24 непа 9 рних й парних комірок по черзі подаються імпульси напруги високого рівня тривалості Т, рівний періоду проходження імпульсів генератора 2. Протягом першого такту тривалості Т нульова напруга подається на катоди фототиристорів 24 непарних комірок, при цьому загораються світлодіоди 191 та 211 першої комірки, та світловий сигнал з оптичного виходу світлодіода 211 поступає на фототиристор 231 першої комірки та фототиристор 242 другої комірки, які тим самим підготовлюються до спрацюванню. Однак до закінчення першого такту фототиристор 242 другої комірки спрацювати не може, так як на його катод подано напругу логічної "1" з виходу елемента І-НІ 8. При надходженні наступного імпульса з виходу генератора 2 на рахунковий вхід тригера 3 він перемикається, на його прямому виході появляється нульова напруга, а на інверсному - напруга логічної "1". Внаслідок цього на виході елемента І-НІ 7 появляється напруга логічної "1", а на виході другого елемента І-НІ 8 нульова напруга. Тепер катод фототиристора 24 другої комірки находиться під нульовою напругою, а катод фототиристора 241 першої комірки - під напругою логічної "1". Це призводить до того, що світлодіоди 191 та 211 гаснуть, а фототиристор 242 другої комірки, який підготовлений до спрацювання в попередньому такті випроміненням світлодіода 211, відкривається, внаслідок чого загораються світлодіоди 192 та 212 другої комірки, випроміненням світлодіода 212 поступає на фототиристор 232 другої комірки та фототиристор 243 третьої, яка спрацює в наступному такті. Процес послідовного спрацювання фототиристорів 24, світлодіодів 21 та індикаційних світлодіодів 19 комірок продовжується до закінчення імпульсу на виході амплітудно-часового перетворювача 1. В момент закінчення цього імпульсу на виходах елементів І-НІ 7 та 8 виникає напруга логічної "1", внаслідок чого світлодіоди 19 та 21 всіх комірок гаснуть, фототиристори 24 всіх комірок закриваються, а перший запускний світлодіод 12 загорається, на час присутності на виході перетворювача 1 нульової напруги, підготовлює фототиристор 24, першої комірки до спрацювання до початку наступного циклу вимірювання та індикації, який починається в момент появи на виході перетворювача 1 наступного імпульсу. Процес спрацювання індикаційних світлодіодів 19, світлодіодів 21 та фототиристорів 24 комірок синхронізований імпульсами генератора 2, тобто на протязі кожного такту, тривалість якого рівна тривалості періоду проходження імпульсів генератора 2, спрацьовує одна і тільки одна комірка, а спрацьовування наступної комірки починається тільки в момент закінчення попереднього такту та початку наступного. Тому кількість m спрацьованих комірок та рівне йому число загорівшись індикаційних світлодіодів 19 визначається тривалістю tx імпульсу на виході амплітудно-часового перетворювача 1 та тривалістю такту. tx m (1) T де m - число спрацювавших комірок, що рівне числу індикаційних світлодіодів 19; tx - тривалість імпульсу на виході перетворю 13113 10 вача 1; T - тривалість такту, що рівна періоду проходження імпульсів генератора 2. Тривалість tx вихідного імпульсу амплітудночасового перетворювача пропорційна величині вхідного сигналу: t x k Sвх (2) де k - коефіцієнт пропорційності; Sвх - значення вхідного сигналу; Таким чином, довжина випромінюючої частини індикатора, що обумовлена числом світних світлодіодів 19, пропорційна значенню вхідного сигналу. Для того, щоб шкала сприймалася у вигляди неперервної випромінюючої смуги, період Tn проходження імпульсів амплітудно-часового перетворювача 1 повинен бути таким, щоб проявлялася інерційність зору, що забезпечується відношенням (3) Tn 20ic Тривалість часового інтервалу, за час якого фіксується максимальне значення вхідної величини, задається з допомогою генератора 2 імпульсів та задавальника 6 часових інтервалів. В якості останнього використовується дільник частоти з змінним коефіцієнтом ділення, який формується із імпульсів генератора 2 послідовності імпульсів, тривалість яких рівна тривалості часового інтервалу, а тривалість паузи між ними рівна тривалості імпульсу генератора 2. При наявності на виході задавальника 6 нульової напруги горить запускний світлодіод 13, випромінення якого підготовлюється до спрацюванню фототиристор 221 першої комірки, на виходах елементів І-НІ 9 та 10 присутня напруга логічної "1", перешкоджаючи відкриванню фототиристора 221 першої комірки та збудженню світлодіодів 181 та 201. Коли на виході задавальника 6 появляється напруга логічної "1" запускний світлодіод 13 гасне, на прямому виході тригера 4 появляється напруга логічної "1", а на інверсному - нульова, на виході елемента І-НІ 9 появляється нульова напруга, а на виході елемента І-НІ 19 - напруга логічної "1". При цьому світлодіод 13 гасне, а підготовлений його випроміненням до спрацювання фототиристор 221 відкривається, та світлодіоди 181 та 201 збуджуються. При появленні імпульсу на виході перетворювача 1 починається скидання фототиристорів 24 та світлодіодів 21 та 19 комірок. Коли спрацьовує перша комірка, випромінення світлодіода 211 поступає на фототиристор 231 та підготовлює його до спрацювання. Так як на виході елемента І-НІ 9 в цей час присутня нульова напруга та фототиристор 221 вже відкритий, то при появленні імпульсу на виході генератора 2 фототиристор 231 відкривається, з виходу генератора 2 через резистор 17, керуючий світлодіод 11, фототиристори 231 та 221 проходить струм, внаслідок чого керуючий світлодіод 11 збуджується й дає світловий імпульс на оптичний вхід перетворювача 5 оптичного сигналу в електричний, з виходу якого на лічильний вхід тригера 4 поступає електричний імпульс, під впливом якого наступає перемикання тригера 4, внаслідок чого на виході елемента І-НІ 9 11 з'являється напруга логічної "1", а на виході елемента І-НІ 10 - нульова напруга. Тригери 3 та 4 перемикаються під впливом одного й того ж імпульсу генератора 2, так що в кожному такті спрацьовує одна комірка. Причому спочатку спрацьовують фототиристор 24 та світлодіоди 19 та 21 цієї комірки, а потім фототиристори 23 та 22 й світлодіоди 18 та 20 цієї комірки. Таким чином, в наступному тактів результаті процесу спрацьовує фототиристор 242 та світлодіоди 212 та 192 другої комірки. На фототиристор 232 поступає випромінення світлодіода 212, а на катод фототиристора 222 подається нульова напруга. Фототиристор 221 відкривається, так як він освітлений випромінення світлодіода 201, фототиристор 232 відкривається під дією випромінення світлодіода 212. При цьому збуджуються світлодіоди 182 та 202, при наявності на виході генератора 2 імпульсу струм протікає через резистор 17, керуючий світлодіод 11 та фототиристори 232 та 222 на вихід елемента І-НІ 10, внаслідок чого світлодіод 11 виробляє світловий імпульс, що викликає перемикання тригера 4. Таким чином, при наявності на виході амплітудно-часового перетворювача 1 першого імпульсу йде процес спрацювання комірок, що складається в тому, що в кожному такті спрацьовує спочатку фототиристор 24 та світлодіоди 19 та 21, а потім фототиристор 23, фототиристор 22 та світлодіоди 18 та 20. Причому цей процес синхронізований імпульсами генератора 2. Якщо імпульс на виході перетворювача 1 закінчений, то на виходах елементів І-НІ 7 та 8 встановлюється напруга логічної "1", так як на перші входи поступає нульова напруга. В результаті цього всі світлодіоди 19 та 21 гаснуть, а стартовий світлодіод 12 загорається, підготовлює своїм випромінення фототиристор до спрацюванню. В цей час на виході задавальника 6 присутня напруга логічної "1", та стартовий світлодіод 13 не горить. Так як світлодіоди 21 всіх комірок гаснуть. Та фототиристори 23 всіх комірок за час паузи між імпульсами генератора 2 у відсутність випромінення світлодіодів 21 закриваються, струм через світлодіод 11 не протікає і не подає світлових імпульсів на вхід перетворювача 5 оптичного сигналу в електричний, тому тригер 4 зберігає стан, в який він переключений в останньому такті. При цьому на виході одного з елементів І-НІ 9 або 10 присутня нульова напруга, а на виході другого - напруга логічної "1", причому катод фототиристора 22 останньої спрацьованої комірки підключений до виходу того елемента І-НІ, на якому присутня нульова напруга, так що фототиристор 22 залишається відкритим, а світлодіоди 18 та 20 цієї комірки залишаються збудженими. Фототиристори ж 22 попередніх комірок в тактах, попередніх останньому, і тому випромінюють тільки світлодіоди 18 та 20 останньої спрацьованої комірки. Світлодіод 18 цієї комірки індукує збережене максимальне значення вхідної величини, а світлодіод 20 освітлює фототиристор 22 наступної комірки. Якщо тепер значення вхідної величини перевищує максимальне значення, що запам'ятовано індикатором, то тривалість імпульсу 13113 12 перетворювача 1 збільшується й становиться більше максимальної тривалості попередніх імпульсів даного циклу вимірювання, тривалість якого рівна тривалості заданого часового інтервалу. В цьому випадку протікає вже вказаний процес послідовного спрацювання фототиристорів 24 й світлодіодів 19 та 21, попередніх комірок, яка зберігає попереднє максимальне значення вхідної величини. При цьому фототиристори 22 та 23 комірок залишаються закритими та загораються тільки світлодіоди 21 та індикаційні світлодіоди 19, керуючий світлодіод 11 не збуджується та тригер 4 не перемикається. Коли процес спрацьовування фототиристорів 24 та світлодіодів 19 та 21 досягає комірки, індукуючої збережене максимальне значення вхідної величини, фототиристор 22 якої відкритий, та збуджуються світлодіоди 21 та 19 цієї комірки, випромінення світлодіода 21 поступає на фототиристор 23 цієї комірки й при надходженні імпульсу з генератору 2 цей фототиристор відкривається. При цьому через світлодіод протікає струм, він збуджується, його світловий сигнал поступає на вхід перетворювача 5 оптичного сигналу в електричний, та вихідний сигнал перетворювача 5 перемикає тригер 4. Внаслідок цього починається спрацювання наступної комірки: на катод її фототиристора 24, який підготовлений до спрацюванню випроміненням світлодіода 21 попередньої комірки, поступає нульова напруга й він відкривається, що призводить до збудженню світлодіодів 19 та 21 фототиристором 22 цієї комірки, що підготовлений до спрацюванню випроміненням світлодіода 20 попередньої комірки. Фототиристор 22 відкривається, що призводить до збудженню світлодіодів 20n та 28n цієї комірки, фототиристор 23 підготовлюється до спрацюванню випроміненням світлодіода 21 цієї ж комірки, при надходженні наступного імпульсу генератора 2 він спрацьовує, через світлодіод 11 тече струм, він збуджується й дає світловий імпульс, в результаті чого перемикається тригер 4. Далі йде вже описаний процес послідовного спрацьовування комірок, який закінчується при закінченні імпульсу амплітудно-часового перетворювача 1 тим, що деяка комірка індукує нове значення максимуму вхідного сигналу. Індикація максимального значення вхідного сигналу здійснюється протягом всього часу, поки на виході задавальника часового інтервалу 6 присутня напруга логічної "1". Скид приладу в початковий стан здійснюється подачею на перші входи елементів І-НІ 9 та 10 імпульсу нульової напруги. При цьому на виходах елементів І-НІ 9 та 10 встановлюються напруги одиничного рівня, в результаті чого світлодіоди 18 і 20 всіх комірок гаснуть, фототиристори 22 і 23 закриваються, а світлодіод 13, що запускає, загоряється. Індикаційні світлодіоди 18 і 19 мають різні кольори світіння: світлодіоди 18 - червоного кольору, а світлодіоди 19 - зеленого. Так як світлодіоди 18 і 19 кожної комірки мають загальну вихідну оптичну апертуру, тоді колір шкали залежить від режиму роботи. В той час, коли загоряються обидва індикаційних світлодіода 18 та 19, шкала стано 13 виться жовтою (так як сумуються червоний і зелений кольори, що відбувається в час першого імпульсу амплітудно-часового перетворювача та при перебільшенні вхідним сигналом попереднього максимального значення). Збережене максимальне значення вхідного сигналу індикується світло діодом 18 відповідної комірки у вигляді червоної крапки на шкалі. Значення вхідної величини менше збереженого максимального значення індукується світлодіодами 19 зеленого кольору у вигляді зеленої смуги, що святиться, довжина якої пропорційна значенню вхідної величини. Нехай тепер з виходу амплітудно-часового перетворювача 1 поступає імпульс, тривалість якого менше тривалості попереднього (унаслідок зменшення вхідного сигналу). Тоді, починаючи з моменту надходженні цього імпульсу, відбувається описаний процес послідовного спрацювання фототиристорів 24 і світлодіодів 21 і 19 комірок. Однак унаслідок того, що на виході задавальника 6 присутня напруга логічної "1", стартовий світлодіод 13 не випромінює. Так як світлодіод 13 не освітлює фототиристор 221, то цей фототиристор залишається закритим у всіх тактах, що запобігає збудженню світлодіодів 201 і 181 першої комірки. Так як фототиристор 221 залишається закритим і фототиристори 22 закриваються в 13113 14 попередніх тактах, то через світлодіод 11 струм не протікає й він не випромінює. Тому на лічильний вхід тригера не надходять імпульси з виходу перетворювача 5 оптичного сигналу, цей тригер не перемикається й зберігає стан, в який він перемикається при індикації максимального значення величини в час попереднього імпульсу. Таким чином, відкритим залишається тільки фототиристор 22 комірки, відповідний останньому запам'ятованому значенню вхідної величини, так як на його катод постійно надходить нульова напруга з виходу елемента І-НІ 9 або 10. Так як світлодіоди 18 і 20 першої комірки не збуджуються, то не можуть відкритися фототиристори 22 і 23 і збуджуються світлодіоди 18 і 20 попередніх комірок. Таким чином, в цьому випадку індикаційні світлодіоди 19, кількість яких пропорційне значенню вхідної величини, і горить світлодіод 18 однієї комірки, номер якої пропорційний запам'ятованому максимальному значенню вхідної величини. Резистори 15-17 задають струми через відповідні світлодіоди, а резистори 25-28 стабілізують струми через комірки в процесі їх спрацюванню та усувають вплив розкиду параметрів елементів на величину струмів комірок. При ідентичності параметрів елементів комірок резистори 25-28 можуть бути відсутніми. 15 Комп’ютерна верстка Д. Шеверун 13113 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptoelectronic scale indicator
Автори англійськоюKozhemyako Volodymyr Prokopovych
Назва патенту російськоюОптоэлектронный шкальный индикатор
Автори російськоюКожемяко Владимир Прокофьевич
МПК / Мітки
МПК: G01R 13/00, G01R 19/00
Мітки: індикатор, шкальний, оптоелектронний
