Ежектор

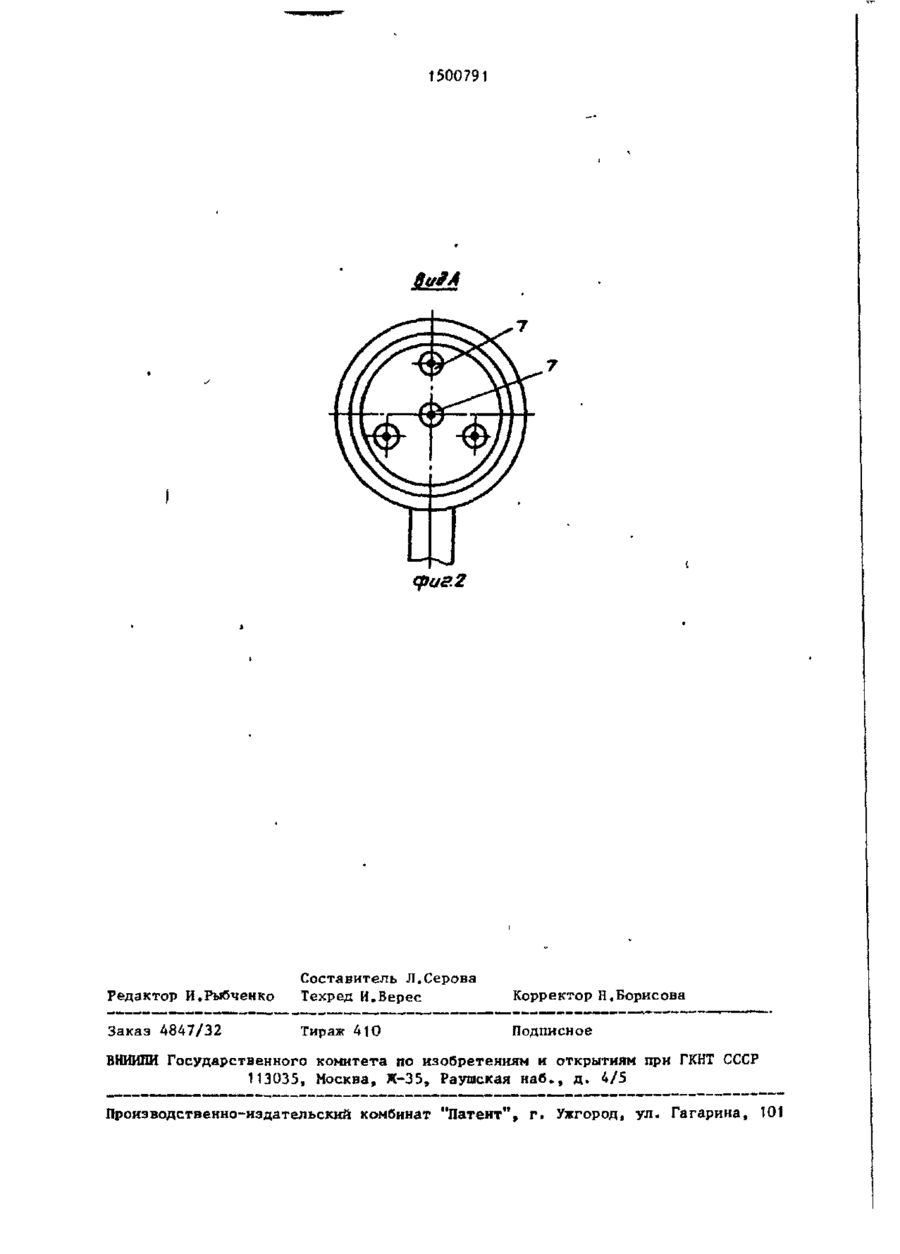

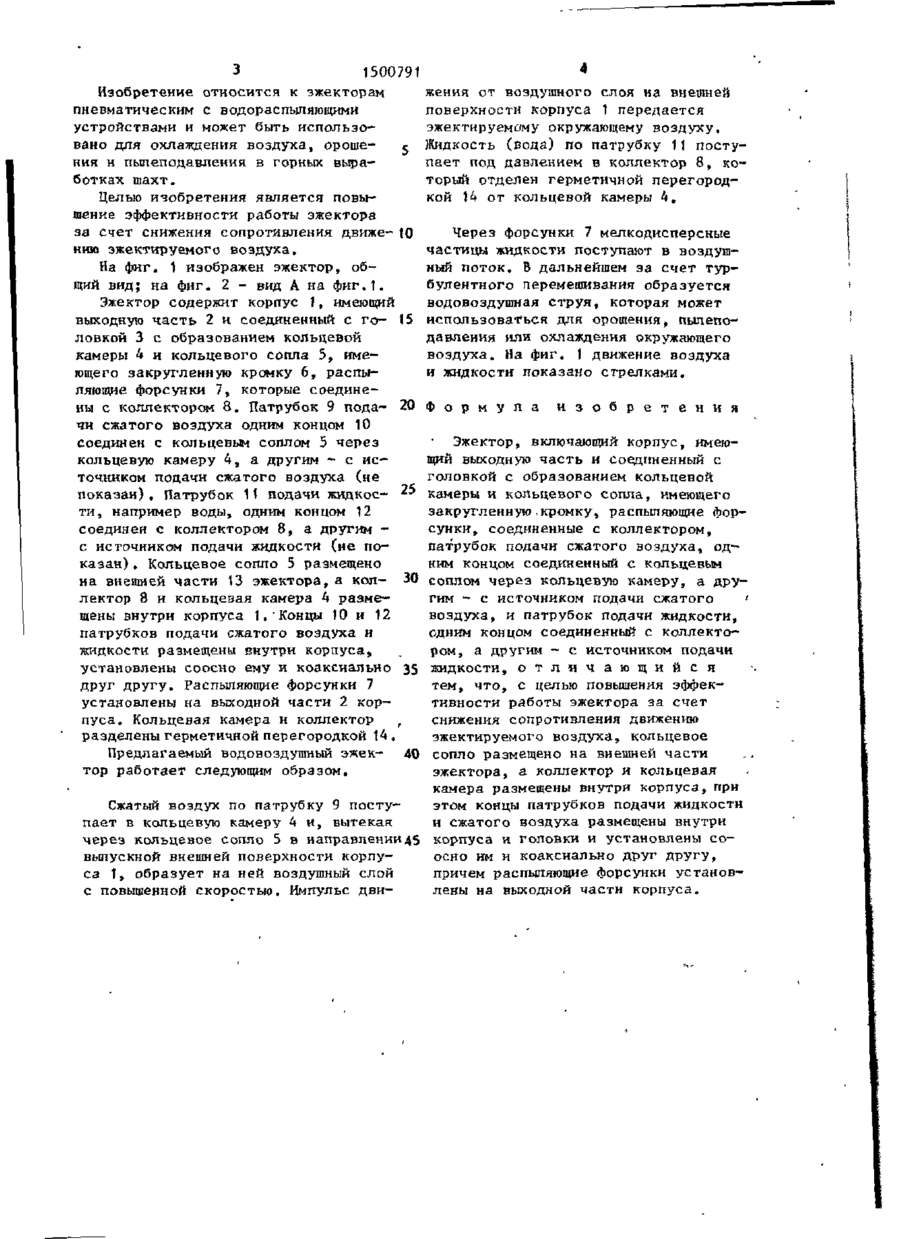

Изобретение относится к пневматическим эжекторам с водораспыляющими устройствами и может быть использовано для охлаждения воздуха, орошения и пыпеподавлення в горных выработках. Цель - повышение эффективности работы эжектора за счет снижения сопротивления движению эжектируемого воздуха. Эжектор включает корпус (К) 1 с выходной частью 2, соединенный с головкой 3 и образованием кольцевой камеры (КК) 4 и кольцевого сопла 5, имеющего закругленную кром ку 6. Распыляющие форсунки 7 эжектора установлены на выходной части К 1 и соединены с коллектором 8. Кольцевое сопло 5 размещено на внешней части 13 эжектора, а коллектор 8 и КК 4 внутри К 1. Патрубок 9 подачи сжатого воздуха одним концом 10 соединен с кольцевым соплом 5, а другим - с источником сжатого воздуха. Патрубок 11 подачи жидкости соединен одним концом 12 с коллектором 8, а другим с источником подачи жидкости. Концы 10 и 12 патрубков размещены внутри К 1, установлены соосно ему и коаксиально друг другу. Вытекая из сопла 5, сжатый воздух образует на внешней поверхности К 1 воздушный слой. Из форсунок 7, связанных с коллектором 8, мелкие частицы жидкости поступают в воздушный поток. За счет турбулентного перемешивания образуется водовоздушная струя, используемая для орошения, пылеподавления или охлаждения окружающего воздуха. 2 ил. as З 1500791 Изобретение относится к эжекторам жения от воздушного слоя на внешней пневматическим с водораспыпяющими поверхности корпуса 1 передается устройствами и может быть использоэжектируемс/му окружающему воздуху. вано для охлаждения воздуха, орошес Жидкость (вода) по патрубку 11 постуния и пылеподавления в горных вырапает под давлением в коллектор 8, коботках тахт. торый отделен герметичной перегородкой 14 от кольцевой камеры 4. Целью изобретения является повышение эффективности работы эжектора за счет снижения сопротивления движе-Ї0 Через форсунки 7 мелкодисперсные нию эжектируемого воздуха. частицы жидкости поступают в воздушИа фиг, 1 изображен эжектор, обный поток, В дальнейшем за счет турщий вид; на фиг. 2 - вид А на фиг.1. булентного перемешивания образуется водовоздушная струя, которая может Эжектор содержит корпус 1, имеющий выходную часть 2 и соединенный с го- 15 использоваться для орошения» пылеподавления или охлаждения окружающего ловкой 3 с образованием кольцевой воздуха. На фиг. 1 движение воздуха камеры 4 и кольцевого сопла 5, имеи жидкости показано стрелками. ющего закругленную кромку 6, распыляющие форсунки 7, которые соединены с коллектором 8. Патрубок 9 пода- 20 Ф о р м у л а и з о б р е т е н и я чи сжатого воздуха одним концом 10 соединен с кольцевым соплом 5 через Эжектор, включающий корпус, имеюкольцевую камеру 4, а другим - с исщий выходную ч а с т ь и соединенный с точником подачи сжатого воздуха (не головкой с образованием кольцевой показан), Патрубок 11 подачи жидкое- " камеры и кольцевого сопла, имеющего ти, например воды, одним концом 12 закругленную .кромку, распыляющие форсоединен с коллектором 8, а другим сунки, соединенные с коллектором, с источником подачи жидкости (не попатрубок подачи сжатого воздуха, одказан) , Кольцевое сопло 5 размещено ним концом соединенный с кольцевым на внешней части 13 эжектора, а кол- 30 соплом через кольцевую камеру, а друлектор 8 и кольцевая камера 4 размегим — с источником подачи сжатого ' щены внутри корпуса 1. Концы 10 и 12 воздуха, и патрубок подачи жидкости, патрубков подачи сжатого воздуха и одним концом соединенный с коллектожидкости размещены внутри корпуса, ром, а другим - с источником подачи установлены соосно ему и коаксиально 35 жидкости, о т л и ч а ю щ и й с я друг другу. Распыляющие форсунки 7 тем, что, с целью повышения эффекустановлены на выходной части 2 кортивности работы эжектора за счет пуса. Кольцевая камера и коллектор f снижения сопротивления движению разделены герметичной перегородкой 14, эжектируемого воздуха, кольцевое Предлагаемый водовоздушный эжек- 40 сопло размещено на внешней части эжектора, а коллектор и кольцевая тор работает следующим образом. камера размещены внутри корпуса, при этом концы патрубков подачи жидкости Сжатый воздух по патрубку 9 постуи сжатого воздуха размещены внутри пает в кольцевую камеру 4 и, вытекая через кольцевое сопло 5 в направлении 45 корпуса и головки и установлены с о осно им и коаксиально друг другу, выпускной внешней поверхности корпупричем распыляющие форсунки установса 1, образует на ней воздушный слой лены на выходной части корпуса. с повышенной скоростью. Импульс дви 1500791 Імі£ Фиг 2 Редактор И.Рыбченко Составитель Л.Серова Техред И.Верес Корректор Н.Борисова Заказ А847/32 Тираж 410 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
