Пульсуючий ежектор

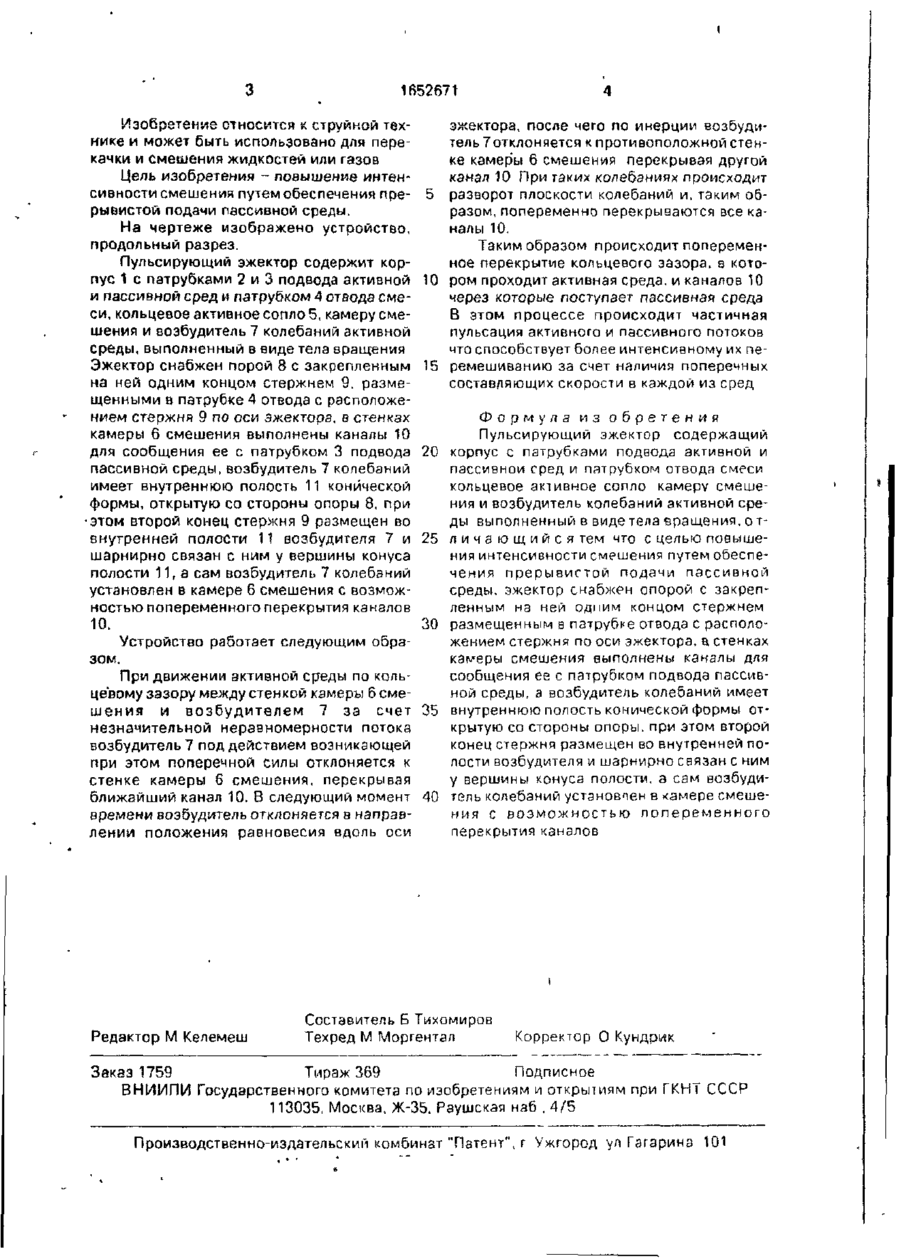

Изобретение относится к струйной тех нике и может быть использовано для пере качки и смешения жидкостей или газов Цель изобретения - повышение интенсив ности смешения путем обеспечения преры вистой подачи пассивной среды Пульсирующий эжектор содержит корпус 1 с патрубками 2 и 3 подвода активной и пассивной сред и патрубком 4 отвода смеси кольцевое активное сопло 5 камеру 6 смешения (КС) и возбудитель 7 колебаний (ВК) активной среды выполненный в виде тела вращения Эжектор снабжен опорой 8 с закрепленными на ней одним концом стержнем (С) 9 размещенным в патрубке 4 отвода с расположением С 9 по оси эжектора в стенках КС 6 выполнены каналы 10 для сообщения ее с патрубком 3 подвода пассив ной среды. ВК 7 имеет внутреннюю полость 11 конической формы открытую со стороны опоры 8, при этом второй конец С 9 размещен во внутренней полости 11 ВК 7 и шарнирно связан с ним у вершины конуса полости 11, а сам В К установлен в КС 6 с возможностью напряженного перекрытия ка налов 10 1 ил і •?ПФ4С 165267t Изобретение относится к струйкой техкике и может быть использовано для перекачки и смешения жидкостей или газов Цель изобретения - повышение интенсивности смешения путем обеспечений пре- 5 рывистой подачи пассивной среды. На чертеже изображено устройство, продольный разрез. Пульсирующий эжектор содержит корпус 1 с патрубками 2 и 3 подвода активной 10 и пассивной сред и патрубком 4 отвода смеси, кольцевое активное сопло 5, камеру смешения и возбудитель 7 колебаний активной среды, выполненный в виде тела вращения Эжектор снабжен порой 8 с закрепленным 15 на ней одним концом стержнем 9. размещенными в патрубке 4 отвода с расположением стержня 9 по оси эжектора, в стенках камеры 6 смешения выполнены каналы 10 для сообщения ее с патрубком 3 подвода 20 пассивной среды, возбудитель 7 колебаний имеет внутреннюю полость 11 конической формы, открытую со стороны опоры 8, при этом второй конец стержня 9 размещен во внутренней полости 11 возбудителя 7 и 25 шарнирно связан с ним у вершины конуса полости 11, а сам возбудитель 7 колебаний установлен в камере 6 смешения с возможностью попеременного перекрытия каналов 10. 30 Устройство работает следующим образом. При движении активной среды по кольцевому зазору между стенкой камеры 6 смешения и возбудителем 7 за счет 35 незначительной неравномерности потока возбудитель 7 под действием возникающей при этом поперечной силы отклоняется к стенке камеры б смешения, перекрывая ближайший канал 10. В следующий момент 40 времени возбудитель отклоняется в направлении положения равновесия вдоль оси Редактор М Келемеш эжектора, после чего по инерции возбудитель 7отклоняется к противоположной стенке камеры 6 смешения перекрывая другой канал 10 При гаких колебаниях происходит разворот плоскости колебаний и, таким образом, попеременно перекрываются все каналы 10. Таким образом происходит попеременное перекрытие кольцевого зазора, в котором проходит активная среда, и каналов 10 через которые поступает пассивная среда В этом процессе происходит частичная пульсация активного и пассивного потоков что способствует более интенсивному их перемешиванию за счет наличия поперечных составляющих скорости в каждой из сред Ф о р м у л а из о б р е т е н и я Пульсирующий эжектор содержащий корпус с патрубками подвода активной и пассивной сред и патрубком отвода смеси кольцевое активное сопло камеру смешения и возбудитель колебаний активной среды выполненный в виде тела вращения, отл и ч а ю щ и й с я тем что с целью повышения интенсивности смешения путем обеспечения прерывистой подачи пассивной среды, эжектор снабжен опорой с закрепленным на ней одним концом стержнем размещенным в патрубке отвода с расположением стержня по оси эжектора, а стенках камеры смешения выполнены каналы для сообщения ее с патрубком подвода пассивной среды, а возбудитель колебаний имеет внутреннюю полость конической формы открытую со стороны опоры, при этом второй конец стержня размещен во внутренней полости возбудителя и шарнирно связан с ним у вершины конуса полости, а сам возбудитель колебаний установлен в камере смешения с возможностью попеременного перекрытия каналов Составитель Б Тихомиров Техред М Моргентэл Корректор О Кундрик Заказ 1759 Тираж 369 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина 101
