Формула / Реферат

Тракційний станок, який містить засіб для створення натягування, що з'єднаний із петлею Гліссона чи мисковим паском, який відрізняється тим, що засіб для створення натягування являє собою систему блоків розташованих на нерухомому каркасі, форма якого є прямокутником, причому один з них закріплено на стрілі, що змонтована на каркасі, інший - на штанзі та виконаний з можливістю переміщення і фіксації вздовж двох направляючих рейок, які жорстко закріплені на каркасі, а третій - на верхній поперечці каркаса, причому через блоки перекинуто трос, який з одного кінця оснащено вантажем, а з другого - петлею Гліссона, або мисковим паском.

Текст

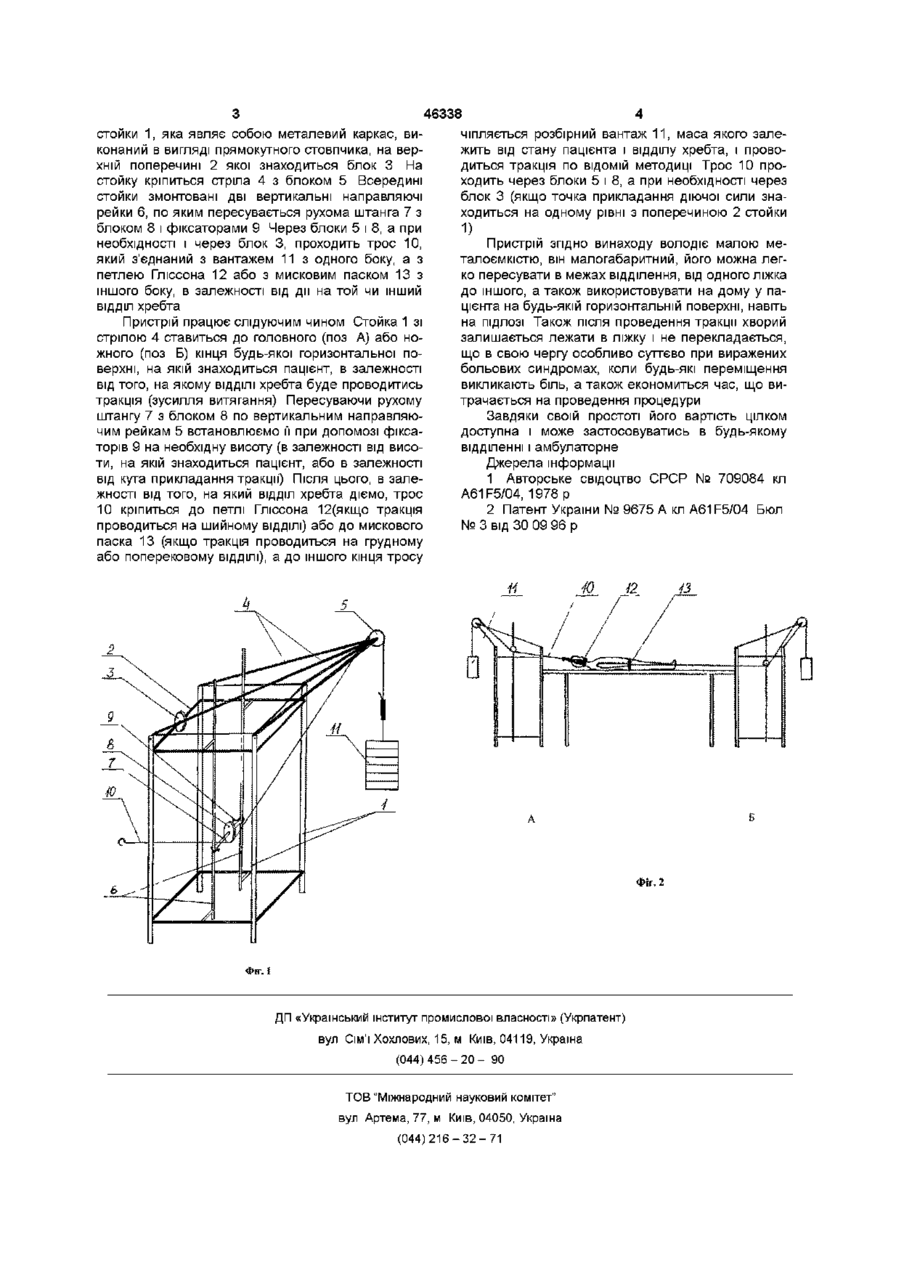

Тракційний станок, що містить засіб для створення натягування, який з'єднаний з петлею Гліссона чи мисковим паском, який відрізняється тим, що станок виконаний в вигляді стойки, в яку вмонтовані направляючі рейки, по яких пересувається рухома штанга з блоком, до якої кріпиться стріла з блоком, і між вказаними блоками проходить трос, довжина якого може змінюватись, що з'єднаний з петлею Гліссона або мисковим паском, а з іншого боку до троса кріпиться вантаж Винахід відноситься до медицини, зокрема до ортопедії та неврології і призначений для імобілізацм і витягання хребта при лікуванні остеохондрозу Відомий пристрій для витягання хребта, який містить стіл на 4-х ніжках, панель якого містить поздовжні направляючі, грудний і мисковий паски, вузол витягання, який містить кронштейни з блоками, трос і вантаж, а також пристосування для переміщення мискового паску, [1] Недоліком відомого пристрою є складність його конструкції, великі габарити пристрою, неможливість застосування його при лікуванні шийного остеохондрозу, а також неможливість регулювання кута прикладання тракцм (зусилля витягування), що дуже важливо при лікуванні хворих, тому що при цьому підвищується ефективність лікування Відомий пристрій для витягання хребта, який містить засіб для утворення витягання, з'єднаний з петлею Гліссона і обладнаний кріпленням для фіксації на нерухомій поверхні, в якому засіб для утворення витягання виконаний в вигляді 2-х взаємно перпендикулярних штанг, скріплених між собою з можливістю взаємного переміщення, на одній з яких розташоване вищезгадане кріплення, а на другій - закріплений з можливістю зміни довжини шнур, з'єднаний через динамометр з петлею Гліссона [2] Недоліком цього пристрою є те, що за його допомогою можна проводити тракцію тільки шийного відділу хребта, а також неможливість проводити тракцію лежачим хворим В основу винаходу покладена задача створити універсальний компактний переносний пристрій для витягання різних ВІДДІЛІВ хребта на будь-якій горизонтальній поверхні, в якому шляхом зміни виду засобів для створення натягування, зокрема створення між його елементами рухомого зв'язку, а також малогабаритність і мала масса пристрою, а також можливість змінювати точку прикладання діючої сили, в залежності від висоти горизонтальної поверхні, досягається можливість одночасно з утворенням необхідного натягування регулювати кут його прикладання і змінювати висоту точки прикладання діючої сили, в залежності від висоти горизонтальної поверхні, що в значній мірі підвищує ефективність лікування при остеохондрозі зі зміщенням тіл хребців і дає можливість використовувати його в будь-якому відділенні і на дому у пацієнта Поставлена задача вирішується тим, що станок виконаний в вигляді стойки з направляючими рейками, по яких пересувається штанга з блоком, на яку кріпиться стріла з блоком, і між вище вказаними блоками проходить трос, довжина якого може змінюватись, що з'єднаний з петлею Гліссона або мисковим паском, а з іншого боку до тросу кріпиться вантаж Зусилля натягу регулюється зміною маси вантажу, а забезпечення зміни кута прикладання цього зусилля, а також висота прикладання цього зусилля здійснюється переміщенням рухомої штанги по направляючим рейкам стойки На фіг 1 та фіг 2 зображений тракційний станок Пристрій для витягання хребта складається з 00 со го (О 46338 стойки 1, яка являє собою металевий каркас, вичіпляється розбірний вантаж 11, маса якого залеконаний в вигляді прямокутного стовпчика, на вержить від стану пацієнта і відділу хребта, і провохній поперечині 2 якої знаходиться блок 3 На диться тракція по ВІДОМІЙ методиці Трос 10 простойку кріпиться стріла 4 з блоком 5 Всередині ходить через блоки 5 і 8, а при необхідності через стойки змонтовані дві вертикальні направляючі блок 3 (якщо точка прикладання діючої сили знарейки 6, по яким пересувається рухома штанга 7 з ходиться на одному рівні з поперечиною 2 стойки блоком 8 і фіксаторами 9 Через блоки 5 і 8, а при 1) необхідності і через блок 3, проходить трос 10, Пристрій згідно винаходу володіє малою меякий з'єднаний з вантажем 11 з одного боку, а з талоємкістю, він малогабаритний, його можна легпетлею Гліссона 12 або з мисковим паском 13 з ко пересувати в межах відділення, від одного ліжка іншого боку, в залежності від дії на той чи інший до іншого, а також використовувати на дому у паВІДДІЛ хребта цієнта на будь-якій горизонтальній поверхні, навіть Пристрій працює слідуючим чином Стойка 1 зі на ПІДЛОЗІ Також після проведення тракції хворий стрілою 4 ставиться до головного (поз А) або нозалишається лежати в ліжку і не перекладається, жного (поз Б) кінця будь-якої горизонтальної пощо в свою чергу особливо суттєво при виражених верхні, на якій знаходиться пацієнт, в залежності больових синдромах, коли будь-які переміщення від того, на якому ВІДДІЛІ хребта буде проводитись викликають біль, а також економиться час, що витракція (зусилля витягання) Пересуваючи рухому трачається на проведення процедури штангу 7 з блоком 8 по вертикальним направляюЗавдяки своїй простоті його вартість цілком чим рейкам 5 встановлюємо її при допомозі фіксадоступна і може застосовуватись в будь-якому торів 9 на необхідну висоту (в залежності від висовідділенні і амбулаторне ти, на якій знаходиться пацієнт, або в залежності Джерела інформації від кута прикладання тракції) Після цього, в зале1 Авторське свідоцтво СРСР № 709084 кл жності від того, на який ВІДДІЛ хребта діємо, трос A61F5/04, 1978 р 10 кріпиться до петлі Гліссона 12(якщо тракція 2 Патент України № 9675 А кл A61F5/04 Бюл проводиться на шийному ВІДДІЛІ) або до мискового № 3 від ЗО 09 96 р паска 13 (якщо тракція проводиться на грудному або поперековому ВІДДІЛІ), а до іншого кінця тросу Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Traction device

Назва патенту російською

Тракционный станок

МПК / Мітки

МПК: A61F 5/04

Мітки: тракційний, станок
