Колесо ведуче для промислового гусеничного трактора
Формула / Реферат
Колесо ведуче для промислового гусеничного трактора, що містить зубчастий вінець з 29 зубами, закріплений на маточині болтовим з'єднанням, яке відрізняється тим, що зубчастий вінець складається з шести самостійних сегментів, у тому числі п'ять сегментів містять по п'ять зубів і п'ять кріпильних отворів, а один сегмент містить чотири зуби і чотири кріпильні отвори.
Текст

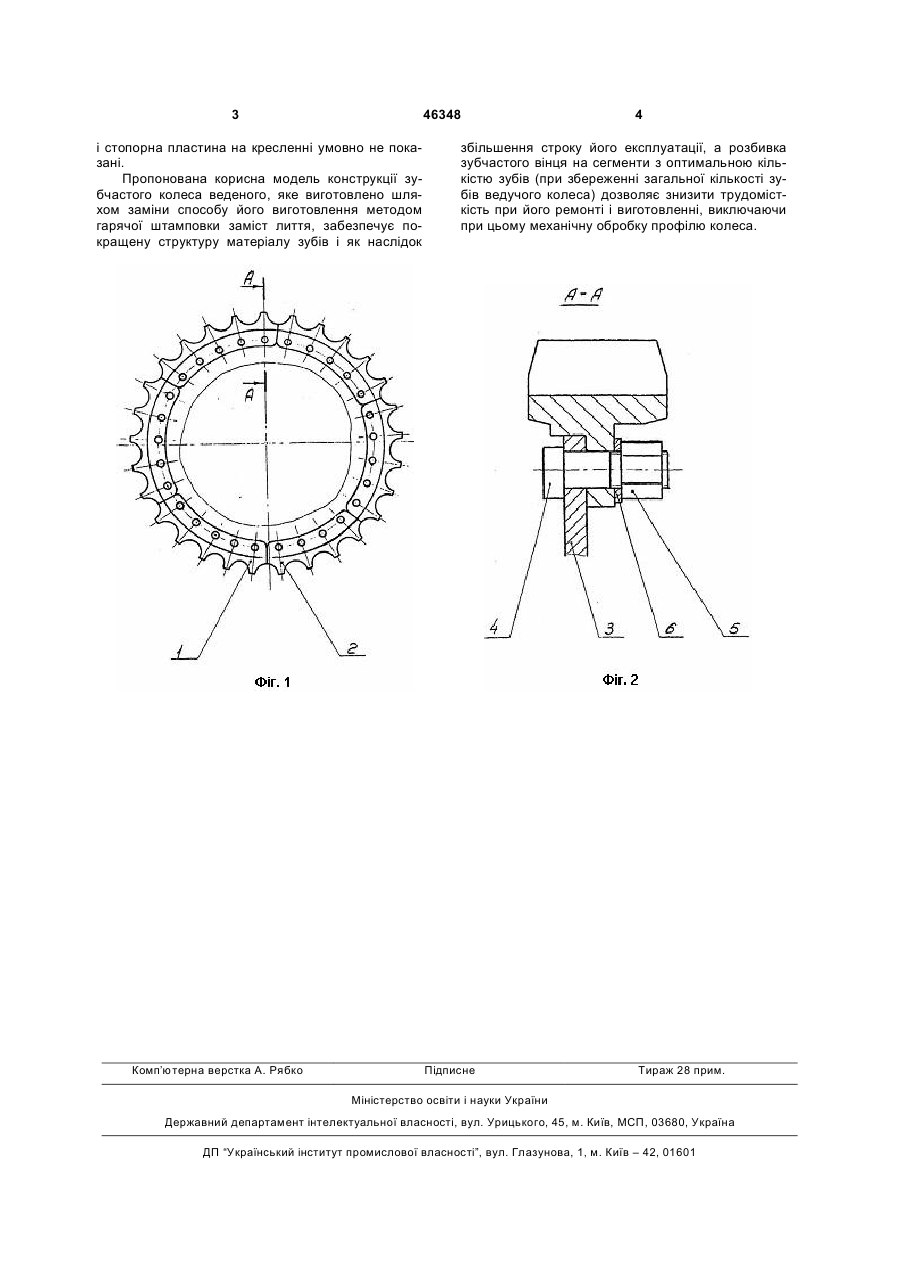

Колесо ведуче для промислового гусеничного трактора, що містить зубчастий вінець з 29 зубами, закріплений на маточині болтовим з'єднанням, яке відрізняється тим, що зубчастий вінець складається з шести самостійних сегментів, у тому числі п'ять сегментів містять по п'ять зубів і п'ять кріпильних отворів, а один сегмент містить чотири зуби і чотири кріпильні отвори. (19) (21) u200911639 (22) 16.11.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ОЧЕРЕТНІЙ КОСТЯНТИН ВАЛЕРІЙОВИЧ (73) ПРИВАТНЕ ПІДПРИЄМСТВО "ТРАКТОРЗАПЧАСТЬ" 3 46348 і стопорна пластина на кресленні умовно не показані. Пропонована корисна модель конструкції зубчастого колеса веденого, яке виготовлено шляхом заміни способу його виготовлення методом гарячої штамповки заміст лиття, забезпечує покращену структуру матеріалу зубів і як наслідок Комп’ютерна верстка А. Рябко 4 збільшення строку його експлуатації, а розбивка зубчастого вінця на сегменти з оптимальною кількістю зубів (при збереженні загальної кількості зубів ведучого колеса) дозволяє знизити трудомісткість при його ремонті і виготовленні, виключаючи при цьому механічну обробку профілю колеса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDriving wheel for industrial caterpillar tractor
Автори англійськоюOcheretnyi Kostiantyn Valeriiovych
Назва патенту російськоюКолесо ведущее для промышленного гусеничного трактора
Автори російськоюОчеретний Константин Валерьевич
МПК / Мітки
МПК: B62D 55/14
Мітки: промислового, колесо, гусеничного, ведуче, трактора
