Зубчасте колесо
Номер патенту: 18782
Опубліковано: 15.11.2006
Формула / Реферат
Зубчасте колесо, що містить маточину та зубчастий вінець з зубами, розташований на маточині, яке відрізняється тим, що кожен із зубів додатково обладнаний пазом, розташованим вздовж осі зуба, причому паз має переважно розміри, вибрані із умов:
l = (l,0...1,2)h;
= (0,05...0,1)m,
де l - довжина паза;
- ширина паза;
h - висота зуба;
m - модуль зуба.
Текст

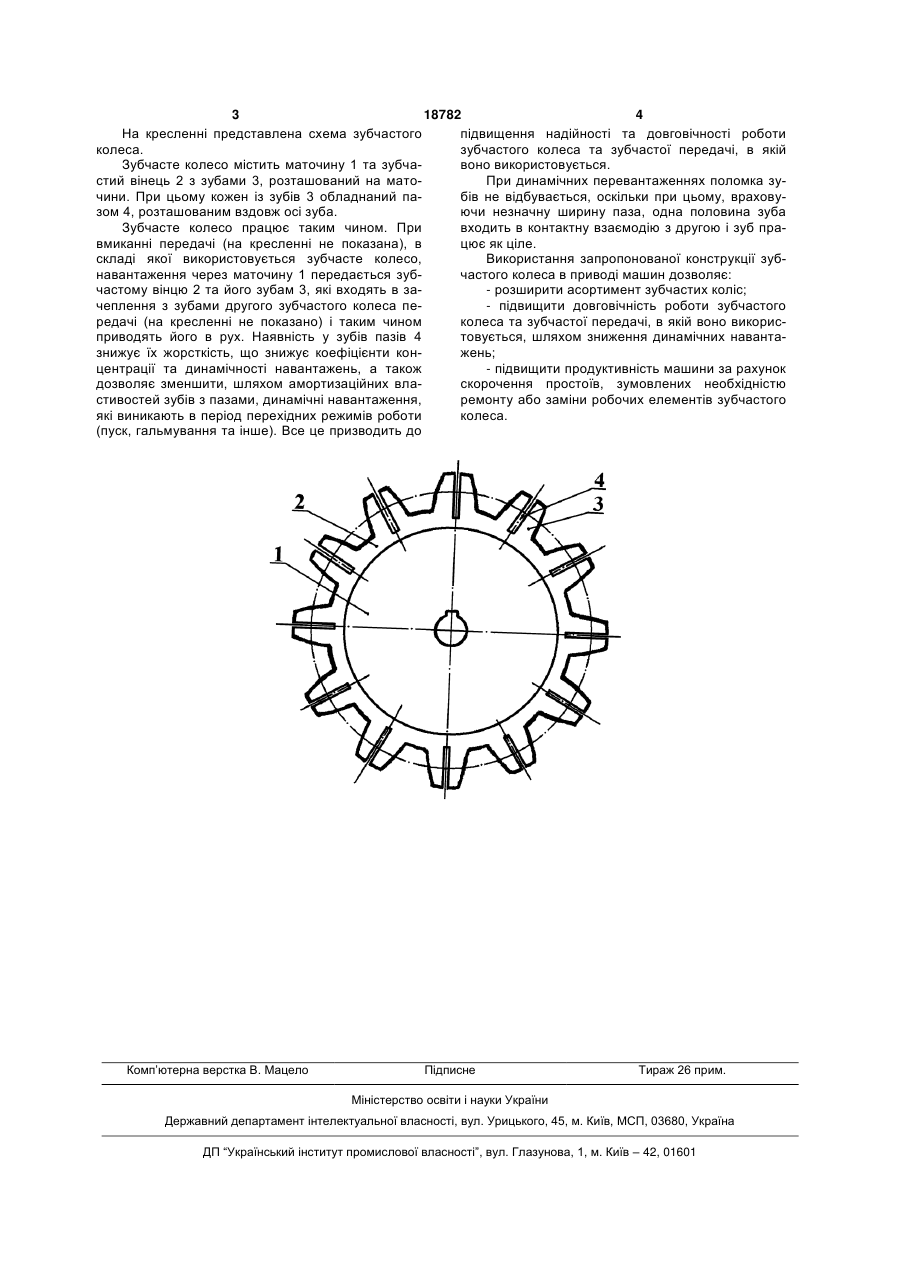

Зубчасте колесо, що містить маточину та зубчастий вінець з зубами, розташований на маточині, яке відрізняється тим, що кожен із зубів дода 3 18782 4 На кресленні представлена схема зубчастого підвищення надійності та довговічності роботи колеса. зубчастого колеса та зубчастої передачі, в якій Зубчасте колесо містить маточину 1 та зубчавоно використовується. стий вінець 2 з зубами 3, розташований на матоПри динамічних перевантаженнях поломка зучини. При цьому кожен із зубів 3 обладнаний пабів не відбувається, оскільки при цьому, враховузом 4, розташованим вздовж осі зуба. ючи незначну ширину паза, одна половина зуба Зубчасте колесо працює таким чином. При входить в контактну взаємодію з другою і зуб правмиканні передачі (на кресленні не показана), в цює як ціле. складі якої використовується зубчасте колесо, Використання запропонованої конструкції зубнавантаження через маточину 1 передається зубчастого колеса в приводі машин дозволяє: частому вінцю 2 та його зубам 3, які входять в за- розширити асортимент зубчастих коліс; чеплення з зубами другого зубчастого колеса пе- підвищити довговічність роботи зубчастого редачі (на кресленні не показано) і таким чином колеса та зубчастої передачі, в якій воно викорисприводять його в рух. Наявність у зубів пазів 4 товується, шляхом зниження динамічних навантазнижує їх жорсткість, що знижує коефіцієнти конжень; центрації та динамічності навантажень, а також - підвищити продуктивність машини за рахунок дозволяє зменшити, шляхом амортизаційних власкорочення простоїв, зумовлених необхідністю стивостей зубів з пазами, динамічні навантаження, ремонту або заміни робочих елементів зубчастого які виникають в період перехідних режимів роботи колеса. (пуск, гальмування та інше). Все це призводить до Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed wheel
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатое колесо
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/04
Код посилання
<a href="https://ua.patents.su/2-18782-zubchaste-koleso.html" target="_blank" rel="follow" title="База патентів України">Зубчасте колесо</a>
Зубчасте колесо
Номер патенту: 11913
Опубліковано: 16.01.2006
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Ловейкіна Світлана Олексіївна
МПК: F16H 1/04
Формула / Реферат:
Зубчасте колесо, що містить маточину та зубчастий вінець, встановлений на зовнішній поверхні маточини, яке відрізняється тим, що додатково обладнане пружними елементами у вигляді гільзових пружин, між маточиною та зубчастим вінцем виконані циліндричні отвори, в які встановлені гільзові пружини, причому центри циліндричних отворів розташовані рівномірно на зовнішній поверхні маточини, а зубчастий вінець встановлений на зовнішній поверхні...
Зубчасте колесо
Номер патенту: 11912
Опубліковано: 16.01.2006
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
МПК: F16H 1/04
Формула / Реферат:
Зубчасте колесо, що містить маточину та зубчастий вінець, розташований на зовнішній поверхні маточини, яке відрізняється тим, що додатково обладнане пружними елементами у вигляді пакетів плоских пружин, в маточині виконані рівномірно розташовані радіальні пази прямокутного перерізу, а в зубчастому вінці виконані рівномірно розташовані радіальні пази трапецеїдального перерізу, плоскі пружини жорстко закріплені одними із своїх кінців в пазах...
Зубчасте колесо
Номер патенту: 45734
Опубліковано: 15.04.2002
Автори: Пилипець Михайло Ількович, Шевчук Ігор Михайлович, Гупка Богдан Васильович
МПК: F16H 55/02
Формула / Реферат:
Зубчасте колесо, що містить ступицю і зубчастий вінець, виконаний із гвинтової заготовки, один кінець якої жорстко закріплений, а інший кінематично зв'язаний зі ступицею з можливістю зворотно-поступального переміщення, яке відрізняється тим, що зубчастий вінець виконаний із двох і більше гвинтових заготовок, які сформовані у вигляді багатозахідної гвинтової заготовки.
Зубчасте колесо
Номер патенту: 35365
Опубліковано: 15.03.2001
Автор: Селівановський Володимир Юрійович
МПК: F16H 57/04
Формула / Реферат:
1. Зубчасте колесо, у тілі якого виконані радіальні канали у вигляді наскрізних отворів, яке відрізняється тим, що ці отвори виконані у зуб'ях, причому осі отворів лежать у серединній площині зуба.2. Зубчасте колесо за п. 1, яке відрізняється тим, що до внутрішньої порожнини колеса прилаштований мастилопідвідний пристрій, що підводить мастило тільки до каналів зубів, що знаходяться у зоні зачеплення. 3. Зубчасте колесо за п. 2,...
Складене зубчасте колесо
Номер патенту: 52017
Опубліковано: 16.12.2002
Автори: Тарабрін Олександр Іванович, Ємець Андрій Анатолійович, Чередніченко Олександр Костянтинович
МПК: F16H 55/36
Мітки: колесо, складене, зубчасте
Формула / Реферат:
Складене зубчасте колесо, яке має ступицю з радіальним гребенем і зовнішній обід з зубчастим вінцем, на якому закріплені плоскі шайби, та демпфуючі прокладки, яке відрізняється тим, що радіальний гребінь має втулки, що жорстко закріплені у ряду рівновіддалених по периферії гребеня отворах, причому до зовнішніх циліндричних поверхонь цих втулок повернуті внутрішні циліндричні поверхні втулок, що встановлені на зовнішньому ободі, а демпфуючі...
