Обладняння управління коробкою передач з разділенням потоку потужності гусеничного трактора

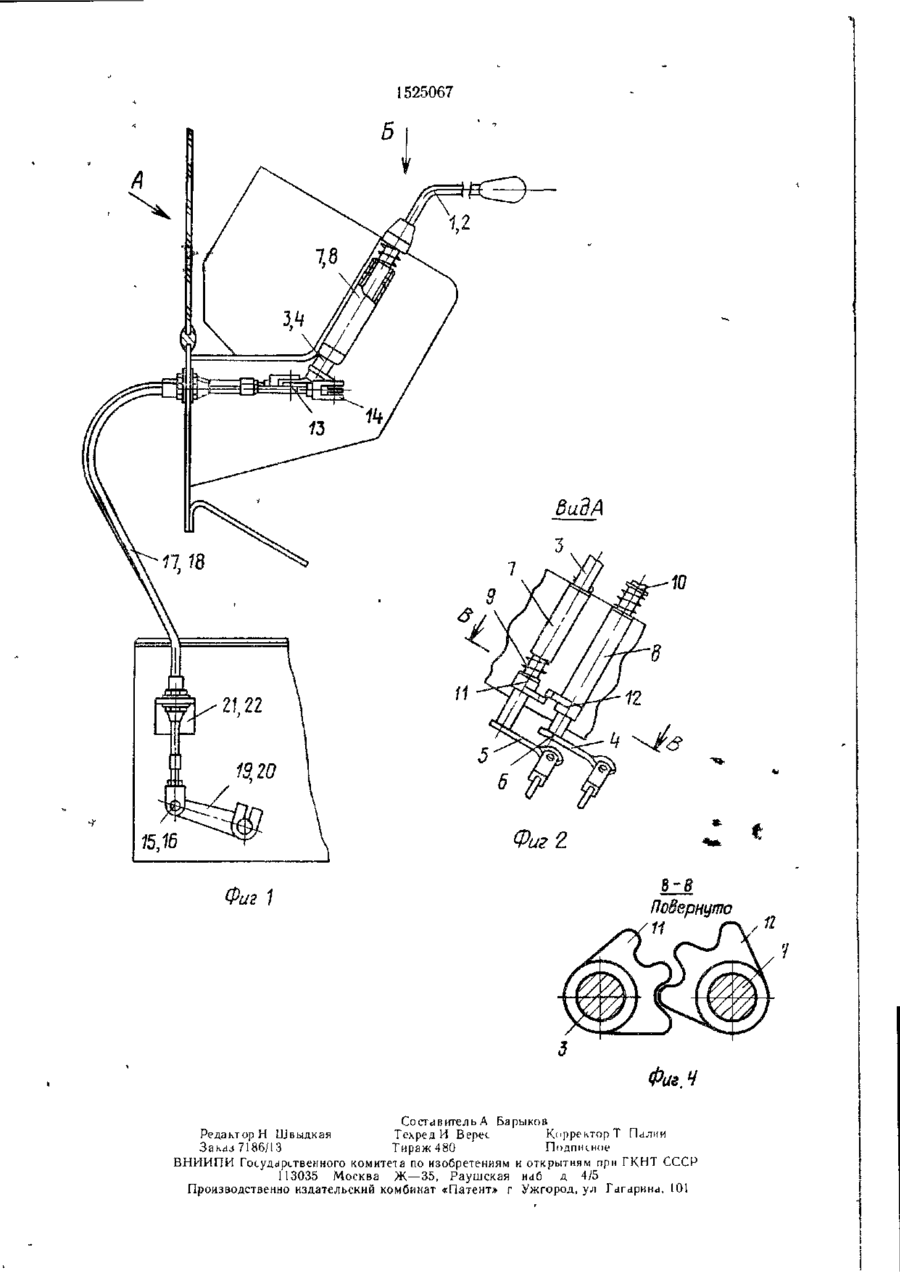

Изобретение относится к транспортному машиностроению Цель изобретения — повышение удобства управления путем обес печення возможности одновременного пере 2 " ключения передач обоих бортов машины одной, любой из двух, рукояток управления Устройство управления коробкой передач со стоит из рукояток 1 и 2 управления с ва ламч 3 и 4, соединенными соответственно с рычагами Ва ты рукояток установлены в опорах 7 и 8, подпружинены пружинами 9 и 10 и снабжены зубчатыми секторами II и !2 Рычаги 5 и 6, связанные с рукоятками 1 и 2 управления, соединены с по мощью шарниров 13 и 14 и гибких тяі 17 и 18 с рычагами 19 и ?0 исполнитель ьых органов управления коробкой передач Валы рукояток имеют возможность осевого перемещения для введения в зацепление зубчатых секторов ! 1 и 12 и обеспечения одно временности переключения передач по бор там 4 ил О* 1525067 Изобретение относится к транспортному машиностроению, в частности к устройствам управления коробкой передач с разделением потока мощности гусеничной машины Целью изобретения является повышение удобства управления путем обеспечения возможности одновременного переключения передач обоих бортов машины одной, любой из двух, рукояток управления На фиг 1 покачано устройство управ ления, обший вид, на фиг 2 — вид А на фиг 1, на фиг 3 — вид Б на фиг 1, на фиі 4 — сечение В—В на фиг 2 Устройство управления коробкой передач состоит из рукояток 1 и 2 управления, которые посредством валов рукояток 3 и 4 соответственно соединены с рычагами 5 и 6 Валы рукояток 3 и 4 установлены в опорах 7 и 8, подпружинены пружинами 9 и 10 и снабжены жестко укрепленными на них зубчатыми секторами 11 и 12 Рычаги 5 и 6, связанные с рукоятками 1 и 2 уп равления, соединены посредством шарниров 13—16 и гибких тяг 17 и 18 с рычагами 19 и 20 исполнительного органа привода управления коробки передач левого и правого бортов соответственно Гибкие тяги 17 и 18 проходят в направляющих оболочках, закрепленных в кронштейнах 21 и 22 При прямолинейном движении рукоятки 1 и 2 управления и рычаги 19 и 20 снимают одинаковое положение, еоответ ствуюшее включенной передаче Поворот машины может осуществляться путем рассогласования скорости движения правого и левого бортов, с уменьше нием средней скорости движения, с увели чением средней скорости движения и с по стояннои скоростью движения в зависимоети от комбинации включенных рукоятками 1 и 2 управления передач по бортам Для одновременного переключения передач левого и правого бортов рукоятку 1 управления перемещают с валом 4 в опоре 8, сжимая пружину 10, нажатием вниз При этом зубчатые секторы 11 и 12 вводятся в зацепление один с другим Дальнейшим поворотом от себя или на себя рукоятки 1 управления включают одновременно одинаковую скорость обоих бортов Аналогичное воздействие на исполнительные органы пра10 вой рукоятки 2 управления, перемещая ее вверх на себя, для введения в зацепление зубчатых секторов И и 12 осуществляют включение одинаковых скоростей обоих бортов 15 Формула изобретения 20 25 30 35 Устройство управления коробкой передач с разделением потока мощности гусеничного трактора, содержащее две рукоятки управления левым и правым бортами машины с валами, установленными в опорах, рычаги, жестко соединенные с валами рукоя ток и кинематически связанные посредст вом іибких тяг с исполнительными органами переключения передач соответствующих бортов, отличающееся тем, что, с целью повышения удобства управления путем обеспечения возможности одновременного пере ключения передач обоих Оортов машины од ной, любой из двух, р\'кояток управления, каждый вал рукоятки управления снабжен жестко закрепленным на нем зубчатым сектором, причем зубчатый сектор одного вала рукоятки смещен продольно относительно зубчатого сектора другого вала, а валы каждой рукоятки установлены в опорах с возможностью осевого перемещения в прогивоположных направлениях и подпружине ны в направлении перемещения 1525067 Составитель А Барыков РедакторН Швыдкая Техред И Bepet Корректор Т Палии Зака^ 7186/13 Тираж 480 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж—35, Раушская наб д 4/5 Производственно издательский комбинат «Патент» г Ужгород, ул Гагарина, 101
